下面講述簡易自動化設備上的應用事例，對直線軸承的使用方法和特征進行說明。

（1）步進電機和同步帶驅動

同步帶驅動構造具有靜音、輕量、低價格、無需給油等優點。對于XY2軸工作臺的情況，通常的設計思路是使上段Y軸輕量化，下段X軸電機的負載減小。為此，Y軸多采用同步帶構造。

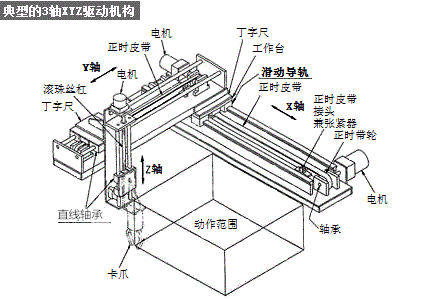

a）【圖】為典型的XYZ3軸驅動機構。

X軸為直線導軌，Y軸和Z軸采用直線軸承構造。驅動方式采用同步帶和滾珠絲杠。

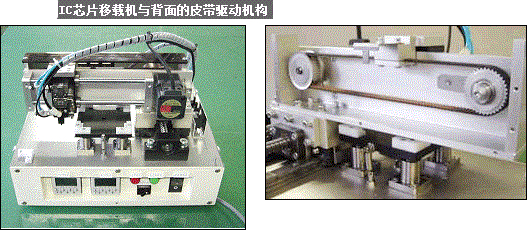

b）【圖】為IC芯片移載設備的Y軸應用事例。Y軸方向通過同步帶轉換為往復運動。

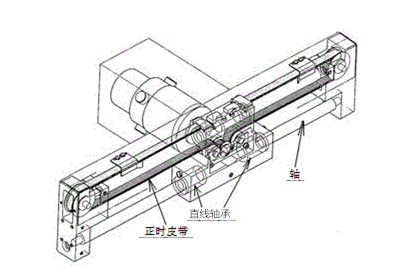

c）【圖】為單軸機器人的應用事例，具有以下特征。

1.2個直線軸承大跨度使用，提高了承載性能和導向精度。

2.同步帶和滑輪的設計構造采用動滑輪原理，實現了電機功率的高效化以及定位高精度化。

3.采用同步帶驅動，具有輕量、靜音的特點。

4.采用同步帶和軸上下平行配置，即使單軸構造、也可制約軸與直線軸承的相對回轉。

（2）步進電機和滾珠絲杠驅動

滾珠絲杠的驅動方式具有：將電機的回轉運動直接轉化為直線運動；滾珠絲杠螺距具有減速裝置的作用的特點，驅動力的傳動效率和電機效率較高。

【圖】是Y軸采用直線軸承和滾珠絲杠構造的驅動機構。通常應用于要求單位進給或有定位精度要求的機構。

（3）氣缸驅動

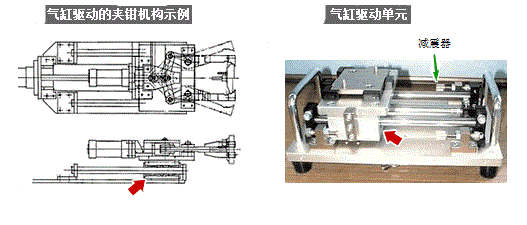

【圖1】是夾緊機構中氣缸驅動用軸承事例，【圖2】是磁耦合方式的氣缸驅動機構事例，兩者都采用直線軸承(箭頭部)導向。

氣缸驅動無法控制啟動?停止時的速度，需要通過使用緩沖器來減少停止時的沖擊。

（4）垂直方向的導向事例

垂直方向上的導向可通過采用帶法蘭直線軸承，無需特定的支撐構造即可實現直線軸承的緊固安裝，用以實現緊湊、簡單結構設計（滑動導軌的情況、需要設置固定導軌用的垂直安裝基板）。

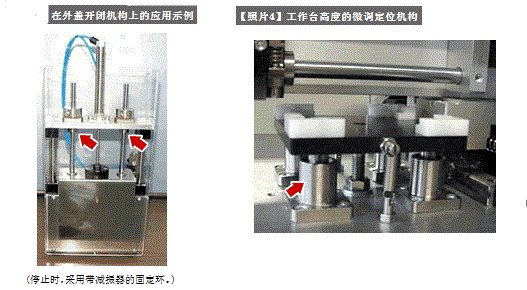

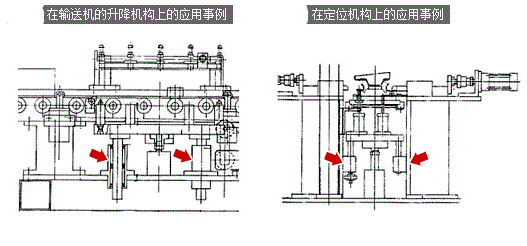

在傳送帶下部的升降導向以及定位機構等也采用法蘭型線性軸承構造。
