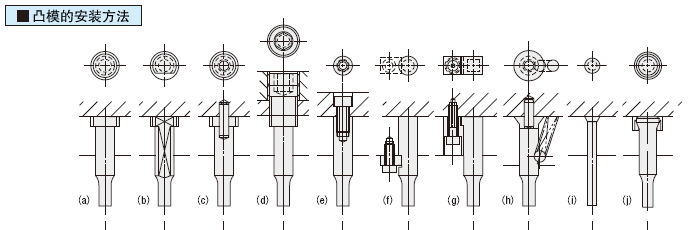

a

凸緣固定

利用桿部保持垂直位置，
 在頭部固定。

普通圓形凸模。能可靠地固定。

b

帶凸緣(用缺圓定位)

利用桿部保持垂直位置，
 在頭部固定。

利用WEDM加工的孔中插入缺圓的桿部進行定位。

c

定位銷定位

利用定位銷確定位置精度，
 在頭部固定。

用NC加工的定位孔容易定位。多用于汽車模具中。

d

調整銷固定

利用桿部保持垂直位置，
 用螺絲將頭部緊固。

便于更換凸模。

e

螺絲固定(頂絲)

利用凸模固定板保持垂直位置，
 用螺絲固定。

精度高，固定非?？煽?。不適用于小孔徑凸模、厚板沖裁。

f

鍵固定

利用鍵固定凸模的鍵槽部。

便于安裝、更換凸模。多用于卸料板基準的精密模具。

g

壓塊固定

將凸模頭部通過壓塊用螺栓固定。

便于更換凸模。用于凸模固定板與卸料板間的間隙較小的情況下。

h

鋼球鎖定

利用專用止動裝置內的鋼球鎖住凸模的槽部，進行固定。

通過用銷將鋼球向上推，可快速裝卸。多用于汽車模具中。

i

錐度固定

利用錐度部分固定。

頭部用鐓鍛機制造，因此價格低廉。用于小孔徑凸模。

j

錐度+專用環

使用專用環支持錐度部分。

使用專用環以便于安裝頭部強度高的斜肩型凸模。
