對厚板和高張力鋼板等進行沖裁時，往往會引起凸模刃口部分的磨損、折損、崩刃以及凸模頭部的破損。凸模頭部破損的主要原因是產生于凸模頭部的集中應力和拉伸沖擊力。厚板沖裁用凸模是指對凸模頭部的形狀進行了改良以增加強度的凸模。

關于凸模頭部破損的原因

1. 受力集中

凸模桿部到頭部形狀發生很大變化，使得凸模頭部引發應力集中。根據刃口直徑和桿徑的比值，有時頭部會承受比刃口更大的應力，從而導致頭部破損。

●因?yàn)楹癜鍥_裁用凸模的頭部下方半徑比標準凸模大，可減少應力集中的發生。但是增大頭部下方半徑也會導致凸模頭部外徑變大，對成本和安裝空間造成負面影響，所以過度地?cái)U(kuò)大頭部下方半徑是不現實的。

●斜肩凸模是采用和厚板沖裁凸模相同的頭部下方半徑，并將頭部加工為錐形，以進一步減少集中應力。

2. 彈性波引起的拉伸力

凸模在沖裁時會受到較大的壓縮力，但當凸模在材料上沖裁瞬間(擊穿)，壓縮力會急劇擴散，反而會產生較大拉伸的沖擊力。

該拉伸沖擊力在有些情況下能產生與沖裁負荷差不多的強力，這正是造成頭部破損的原因。

厚板沖裁凸模優勢所在

1. 凸模頭部的厚度

為了防止沖擊力拉伸所引起的斷裂破損，對凸模頭部厚度進行了設定。

●厚板沖裁用凸模:8mm

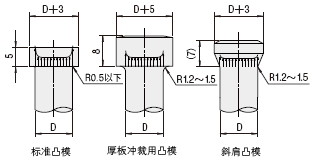

2. 凸模頭部的外徑和頭部下方半徑

考慮到減少應力集中的效果和經濟性，頭部下方半徑設定為 R1.2～R1.5，頭部外徑為D+5mm(D:凸模桿徑)。

頭部下方半徑為R1.2～R1.5、頭部外徑為D+3mm的斜肩凸 模和錐形環組合使用時，外徑設定為與厚板沖裁用凸模相同 的(D+5)。

3. 凸模頭部上方外周

凸模上方的外周成傾斜面，這是為了當凸模的軸芯萬一發生錯位時，可防止由施加于外周附近彎曲力矩導致的破壞。

4. 凸模頭部的強度

普通凸模頭部的拉伸強度為1時，厚板沖裁用凸模約為1.5，斜肩凸模約為1.9。

以凸模頭部的疲勞強度進行比較，例如以重復次數104進行比較，厚板沖裁凸模頭部能承受普通凸模的約1.8倍的應力。另外，以應力784MPa(80kgf/mm2)比較時，厚板沖裁用凸模頭部能承受普通凸模的接近60倍的重復次數。
