以同步帶所承受的負載扭矩（Nm）或傳動容量（kW）為基礎進行選型。

?同步輪節圓直徑：dp（mm）　

?同步輪的包角：θ （°）

?同步輪轉速：n（rpm）

?負載扭矩：Md（Nm）

   或傳動容量：P（kW）

基本上通過同步帶驅動輪選型。從動帶輪如果向其它部件傳遞扭矩，對該帶輪也應進行計算，并根據條件較為惡劣的一方進行選型。

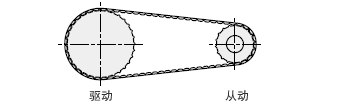

在動力傳動的用途中，驅動帶輪直徑大于從動帶輪直徑時，從動帶輪也需計算。

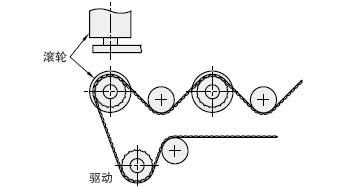

從動帶輪帶動滾輪運轉時，從動帶輪也需計算。

計算方法

［步驟1］負載扭矩·傳動容量的補償

背面同步帶張緊惰輪的補償；

●傳動容量作為設計條件已知時

P ＝ P0×（1＋0.1×f）

P： 選型所用的傳動容量（kW）

P0： 作為設計條件的傳動容量（kW）

f： 背面張緊式惰輪的個數

●負載扭矩作為設計條件已知時

Md ＝ Md0×（1＋0.1×f）

Md： 選型所用負載扭矩（Nm）

Md0： 作為設計條件的負載扭矩（Nm）

f：背面張緊式惰輪的個數

［步驟2］同步帶型式選擇

●傳動容量作為設計條件已知時

由傳動容量和帶輪轉速定皮帶型式。（參閱表6）

●負載扭矩作為設計條件已知時

由負載扭矩和小帶輪齒數定皮帶型式。（參閱表7）

［步驟3］確定同步帶輪齒數Z

確定帶輪齒數時，請注意帶輪的最小齒數。

［步驟4］確定皮帶齒數ZB

＜帶輪轉速比不是1：1時＞

根據皮帶長度求皮帶齒數。

根據軸間距(C)和大帶輪直徑(Dp)、小帶輪直徑確定皮帶周長(Lp)。

C ： 軸間距

dp ： 小帶輪節圓直徑

Dp ： 大帶輪節圓直徑

Lp ： 皮帶周長

根據皮帶周長計算皮帶齒數（ZB）。

ZB ： 皮帶齒數

t ： 皮帶節距?。╡x.T10 > t＝10）

＜帶輪轉速比為1：1時＞

C ： 軸間距

t ： 皮帶節距

z ： 帶輪齒數

［步驟5］計算嚙合齒數ZE

＜帶輪轉速比不是1：1時＞

z1 ： 小帶輪齒數

z2 ： 大帶輪齒數

＜帶輪轉速比為1：1時＞

z ： 帶輪齒數

2 ： 最大有效嚙合齒數為上限值

［步驟6］計算最小皮帶寬度bc

根據容許傳動容量（Ps）、容許傳遞扭矩（Mds）計算最小皮帶寬度。

●傳動容量作為設計條件已知時

●負載扭矩作為設計條件已知時

分別確定為大于計算所得寬度bc的標準寬度。

［步驟7］軸間距最小調整范圍的確認

注意事項

●負載扭矩與傳動容量應在考慮安全的情況下，按所用皮帶將承受的最大值來計算。

●采用多列皮帶時：如果并列的皮帶均勻承載，則應按根數均分的負載值進行計算。但如果負載分配可能不均時，請按1根皮帶承受的最大負載進行計算。

●使用同步帶惰輪時：使用惰輪時，設置在皮帶的松弛側。設置在內側時，帶輪齒數應大于最小帶輪齒數。設置在外側時，同步帶輪直徑應大于下表的數值，且采用無弧度的平帶輪。
