【步驟1】確定設計時的必要條件

1、機械種類

2、同步帶傳動動力

3、負載變動程度

4、小帶輪的轉數

4、旋轉比(大帶輪齒數/小帶輪齒數)

5、暫定軸間距

6、帶輪直徑極限

7、其他使用條件

【步驟2】計算設計動力

設計動力（Pd）kW=傳動動力（Pd）kW ×過負載系數(Ks)

傳動動力（Pt）：請根據原動機額定動力計算。(原本根據施加在皮帶上的實際負載進行計算較為理想。)

過負載系數（Ks）：請根據下式求得其值。

過負載系數（Ks）＝Ko＋Ki＋Kr＋Kh

Ko： 負載補償系數

Ki： 惰輪補償系數

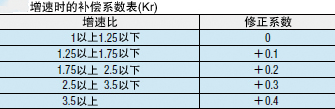

Kr： 增速時的補償系數

Kh： 運行時間的補償系數

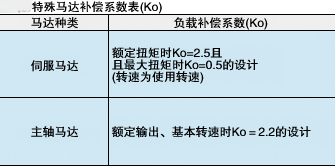

＜使用伺服馬達時＞

對額定扭矩設計Ko=2.5，對最大扭矩設計Ko＝0.5。

每當啟動停止產生最大扭矩時，請使用起動停止轉速的負載補償系數Ko的值。

＜使用主軸馬達時＞

額定輸出、基本轉速時請設計為Ko＝2.2。

【步驟3】通過簡易選型表暫定同步帶種類

根據小帶輪的轉速和設計動力，從下表中選擇所需同步帶的種類。

【步驟4】確定大小帶輪的齒數、同步帶周長、軸間距

①選擇滿足既定旋轉比的大小帶輪的齒數。

②根據暫定軸間距(C′)和大帶輪直徑(Dp)、小帶輪直徑確定大致皮帶周長(Lp′)。（帶輪直徑根據P.D.尺寸進行計算）

C′： 暫定軸間距

Dp： 大帶輪節圓直徑

dp： 小帶輪節圓直徑

Lp′： 大致皮帶周長

③選擇最接近大致皮帶周長(Lp′)的皮帶周長(Lp)，然后根據以下公式計算正確的軸間距。

Dp： 大帶輪節圓直徑

C： 軸間距

dp： 小帶輪節圓直徑

 Lp： 皮帶周長

【步驟5】確定同步帶寬度

①根據以下公式計算大致皮帶寬度(Bw′：mm)，然后選擇最接近大致皮帶寬度的皮帶寬度。

Pd： 設計動力

Ps： 基準傳動容量………請使用基準傳動容量表。

Km： 嚙合補償系數（表27）

Wp： 基準皮帶寬度

Zd： 小帶輪齒數

Dp： 大帶輪節圓直徑

C ： 軸間距

θ： 接觸角度（°）

dp： 小帶輪節圓直徑

②請確認設計動力(Pd)是否滿足以下公式。

Pd＜Ps ·Km ·Kb

Pd ： 設計動力 Km： 嚙合補償系數 KL ： 長度補償系數（表30） Ps ： 基準傳動容量

Kb ： 寬度補償系數

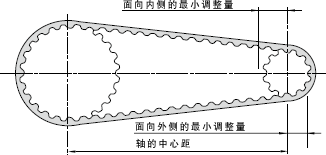

【步驟6】請確認軸間距的調整量大于表中的調整量。
