現有的同步輪在鎖緊結構存在不足，同步輪在長時間進行機械帶傳動，同步輪容易出現松動，甚至可能會脫落，現有的同步輪拆卸安裝方式不夠簡潔，市面的同步輪安裝較為繁瑣，不夠簡潔，現在急需一種同步輪的鎖緊結構來解決上述出現的問題。

針對現有技術存在的不足，本實用新型目的是提供一種同步輪的鎖緊結構，以解決上述背景技術中提出的問題，本實用新型結構合理，便于組合安裝，使用安全穩定，可靠性高。

本同步輪鎖緊結構，包括同步輪主體1、鎖緊機構2以及便捷拆卸機構3，鎖緊機構2設置在同步輪主體1內部中間位置，便捷拆卸機構3設置在同步輪主體1內環形側面。

鎖緊機構2包括環套21、螺紋孔22、內孔23、螺紋接頭24以及固定螺栓25，環套21安裝在同步輪主體1內部中間位置，螺紋孔22開設在環套21前端面，內孔23開設在環套21中間位置，螺紋接頭24安裝在內孔23內部，螺紋接頭24通過螺紋與內孔23相連接，固定螺栓25安裝在螺紋孔22內部，螺紋接頭24通過固定螺栓25與環套21相連接，該設計解決了原有同步輪在鎖緊結構存在不足的問題。

便捷拆卸機構3包括連接塊31、限位彈簧32、固定塊33以及限位槽34，限位槽34開設在同步輪主體1內環形側面，連接塊31安裝在環套21環形側面，限位彈簧32安裝在連接塊31上端面，固定塊33安裝在限位彈簧32上端面，固定塊33安裝在限位槽34內部，環套21通過固定塊33與同步輪主體1相連接，該設計解決了原有同步輪拆卸安裝方式不夠簡潔的問題。

同步輪主體1螺紋孔22設有多組，且多組螺紋孔22規格相同，環套21內環形側面設有內螺紋一，螺紋接頭24環形側面設有外螺紋，且外螺紋與內螺紋一相嚙合，螺紋接頭24內環形側面設有內螺紋二，連接塊31通過焊接與環套21環形側面相連接，固定螺栓25與螺紋孔22相匹配。

在實際使用的時候：在進行使用時，首先工作人員對本實用新型進行檢查，檢查是否存在缺陷，如果存在缺陷的話就無法進行使用了，此時需要通知維修人員進行維修，如果不存在問題的話就可以進行使用，

工作人員首先將機械的傳動軸貫穿內孔23，因螺紋接頭24內環形側面設有內螺紋二，通過螺紋將機械的傳動軸與螺紋接頭24相緊密連接，將螺紋接頭24安裝在同步輪主體1的前端面，因環套21內環形側面設有內螺紋一，螺紋接頭24環形側面設有外螺紋，且外螺紋與內螺紋一相嚙合，螺紋接頭24可以通過螺紋與內孔23相連接，然后工作人員將固定螺栓25安裝在螺紋孔22內部，螺紋接頭24通過固定螺栓25與環套21相連接，該設計防止了同步輪主體1的松動和脫落，提高了本實用新型的使用牢固性。

當需要將同步輪主體1從機械的傳動軸上拆卸下來時，首先用手拿住固定塊33，然后將固定塊33向同步輪主體1的中間位置移動，限位彈簧32受到力量，限位彈簧32進而收縮，固定塊33因此從限位槽34內脫落下來，分別讓四組固定塊33從限位槽34內脫落，同步輪主體1可以將機械上的傳動軸拆卸下來，該設計方便了同步輪的拆卸和安裝，提高了本實用新型的使用便捷性。

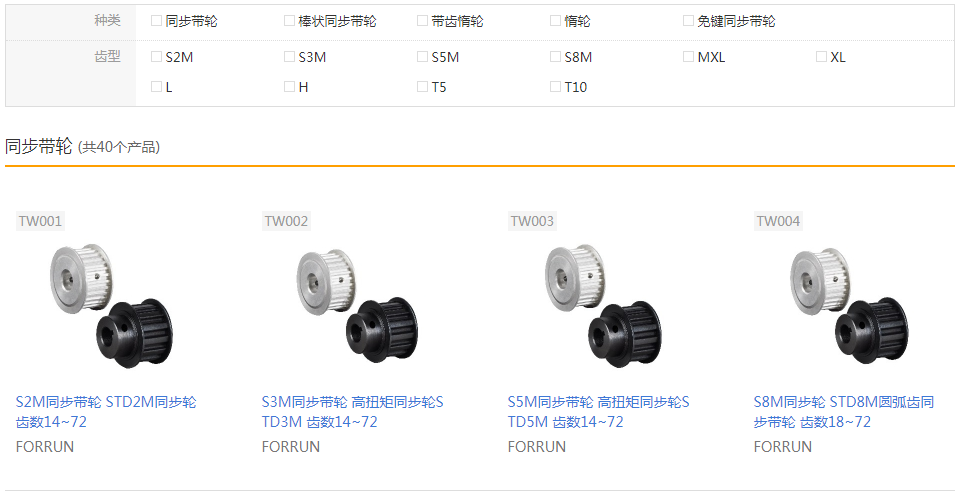

相關產品→同步輪
