平鍵根據用途不同,平鍵可分為普通平鍵、薄型平鍵、導向平鍵三種。其中普通平鍵、薄型平鍵用于靜聯接,導向平鍵用于動聯接。

普通平鍵的執行標準：GB/1096 — 2003；

普通薄型平鍵的執行標準：GB/1567 — 2003；

普通平鍵分為A 型、B 型、C 型三種形式，A 型鍵是兩端為圓頭、B 型鍵是兩端為方頭、C 型鍵是一端為圓頭，一端為方頭。

普通平鍵的材料采用抗拉強度不低于590Mpa 的鍵用鋼，通常為45#鋼。

普通平鍵的長度尺寸要求為：不宜超過( 1.6 ~ 1.8 )d 。

平鍵國家標準編號：

GB/T 1095-2003 平鍵 鍵槽的剖面尺寸

GB/T 1096-2003 普通型 平鍵

GB/T 1097-2003 導向型 平鍵

GB/T 1098-2003 半圓鍵 鍵槽的剖面尺寸

GB/T 1099.1-2003 普通型 半圓鍵

GB/T 1566-2003 薄型平鍵 鍵槽的剖面尺寸

GB/T 1567-2003 薄型 平鍵

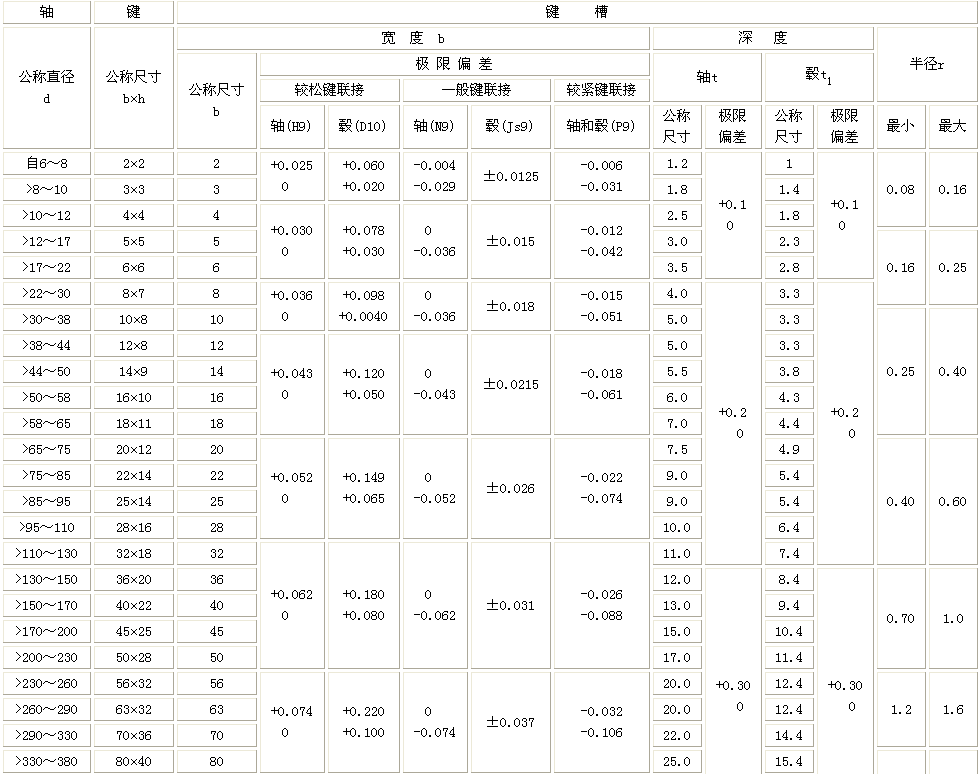

普通平鍵、鍵槽規格尺寸表：

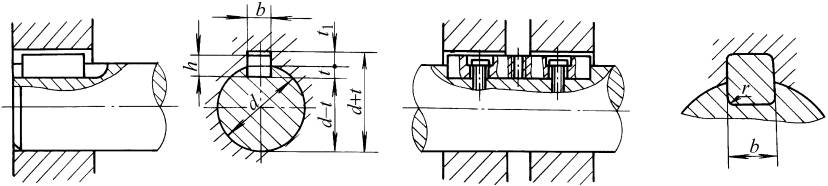

軸槽深用t或(d-t)標注，輪轂槽深用(d+t1)標注，(d-t)和(d+t1)兩組組合尺寸的極限偏差按相應的t和t1的極限偏差選取，但(d-t)極限偏差值應取負號。
