軸承是以高精度、低摩擦狀態支持旋轉軸的機械零件，長時間獲得穩定性能，能避免旋轉運動對軸承機構部產生不良影響的配合設計非常重要。

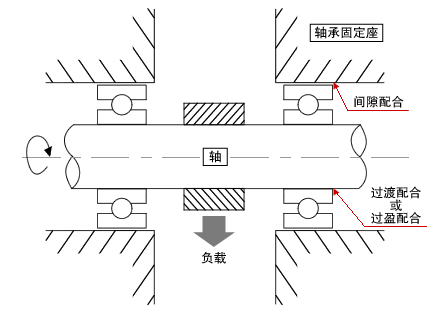

軸承機構部的配合設計應：

高速旋轉運動導致軸承溫度升高：軸尺寸的變化導致偏負載，造成軸承燒結、偏磨損、破損?？紤]到軸承部溫度升高的配合尺寸的選擇

軸承部負載導致的徑向/軸向間隙變動：精度的不良影響?？紤]到負載導致間隙增大的配合尺寸的選擇

為使旋轉軸和軸承內圈能夠一體旋轉，選擇“過渡配合”或“過盈配合”。

與軸的配合選擇示例（徑向軸承）

過渡配合：輕負載的旋轉、變動負載的旋轉；h5、js6、k6等公差

過盈配合：一般旋轉；js5、k5、m5、m6等公差

為避免因軸承插入導致外圈、內圈變形且便于組裝，選擇“間隙配合”。一般情況下選擇“間隙配合”（H7），但在負載較小的輕負載時也可選擇公差大的（H8），在溫度上升較大時可選擇間隙大的（G7）。

與孔的配合選擇（徑向軸承）

間隙配合：一般旋轉；H7公差

間隙配合：輕載旋轉；H8（公差比H7大）

間隙配合：溫度上升高的旋轉；G7公差（間隙大）
