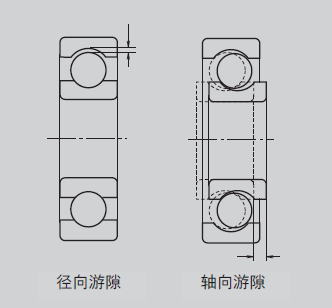

軸承游隙是軸承內/ 外圈和滾動體之間的組合間隙量。所謂徑向游隙和軸向游隙，即內圈或外圈一方固定，另一套圈相對其在徑向和軸向上的移動量。

徑向游隙：

非預緊狀態，承受徑向載荷的軸承，其徑向游隙G為：沿徑向任意角度方向，在無外載荷作用時外圈相對于內圈從一個徑向偏心極限位置，移向相反極限位置的徑向距離的算術平均值。

軸向游隙：

非預緊狀態，能在兩個方向上承受軸向載荷的軸承，其軸向內部游隙G為：無外載荷作用時，一個套圈相對另一套圈，從一個軸向極限位置移向相反的極限位置的軸向距離的平均值。

為了獲得精確的測量結果，通常會向軸承施加規定的測量載荷來測量游隙。因此，測出的游隙值（為了區別，有時也稱為“ 測量游隙”） 總是比理論內部游隙（向心軸承也稱“幾何游隙”）大出測量載荷造成的彈性變形量。

所以，可以通過彈性變形量糾正測量游隙，從而得到理論內部游隙。然而，滾子軸承的這一彈性變形很小，可以忽略不計。

深溝球軸承的徑向內部游隙。單位：μm

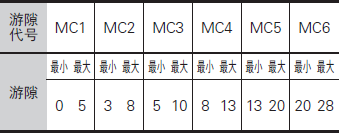

小型球軸承和微型球軸承的徑向內部游隙。單位：μm

1. 標準游隙為 MC3。

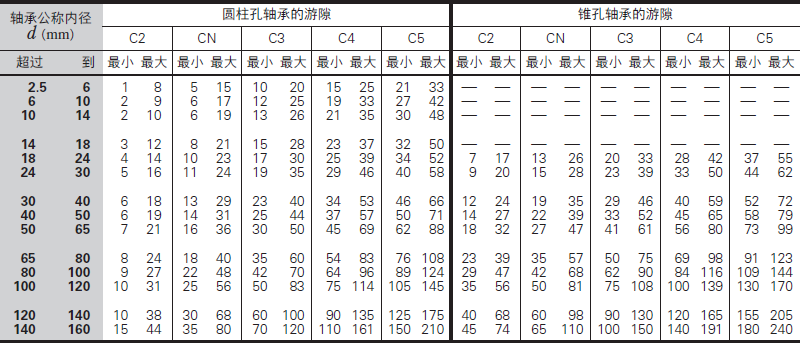

調心球軸承的徑向內部游隙。單位：μm

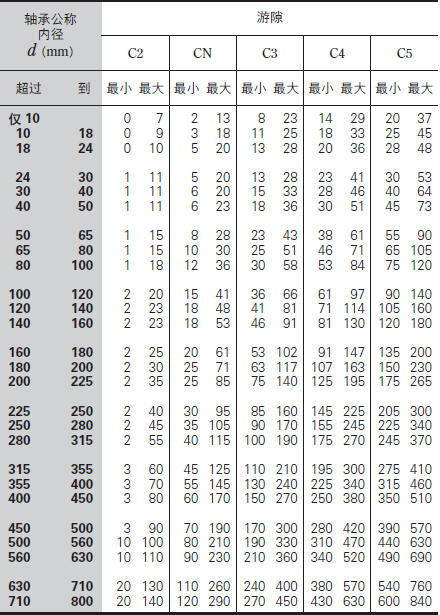

圓柱滾子軸承、滾針軸承的徑向內部游隙（圓柱孔）。單位：μm

（1）游隙CC9 適用ISO 精度等級5 級、4 級的錐孔圓柱滾子軸承。

（2）CC 是圓柱滾子軸承、無內圈有保持架滾針軸承的非互換性普通游隙代號。

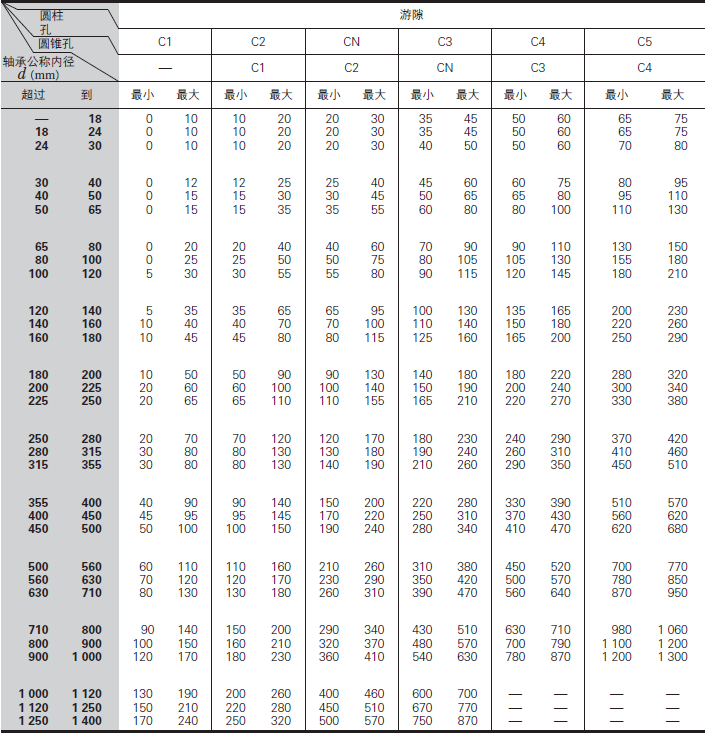

調心滾子軸承的徑向內部游隙。單位：μm

雙列及成對雙聯圓錐滾子軸承的徑向內部游隙。單位：μm

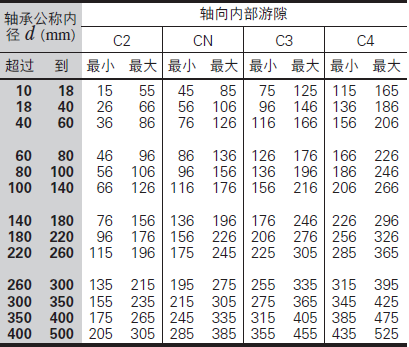

成對雙聯角接觸球軸承的軸向內部游隙（測量游隙）。單位：μm

點接觸球軸承的軸向內部游隙 （測量游隙）。單位：μm
