骨架油封的結構比較簡單，一般有三部分組成：油封體、加強骨架和自緊螺旋彈簧。

在自由狀態下的骨架油封，其內徑比軸徑小，即具有一定的“過盈量”。因此，當油封裝入油封座和軸上之后，油封刃口的壓力和自緊螺旋彈簧的收縮力對軸產生一定的徑向緊力，經過一段時間運行后，該壓力會迅速減小乃至消失，因而，加上彈簧可以隨時補償油封自緊力。

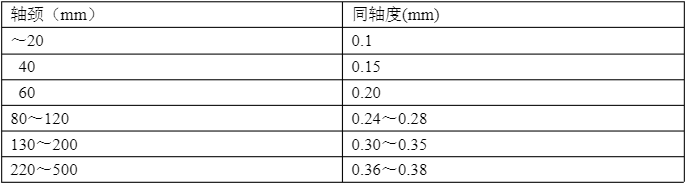

骨架油封與座孔、軸的配合要求：

1、油封配合座孔的精度不低于H8，表面粗糙度按GЗ1031-83，Ra不大于3.2μm且Rmax不大于12.5μm(μ▽5)；軸和座孔應加工有15°～30°的裝配倒角。若設計時沒有倒角，也可以在裝配時用油光銼刀人工修出裝配倒角。

2、軸與油封接觸部分表面粗糙度按GB1031-83，Ra不大于0.63μm，不小于0.2μm（▽7-▽9）。精度為h9；軸的表面硬度應為HRC≥35～55，硬度深度不小于0.33mm。
