同步帶輪端面跳動公差范圍值：（單位：mm）
同步帶輪的齒頂圓直徑d0 | 跳動公差（TIR） |
5.96≦d0≦101.60 | 0.10 |
101.60＜d0≦254.00 | 齒頂圓直徑d0×0.001 |
254.00＜d0≦967.16 | 0.25＋〔（齒頂圓直徑d0?254.00）×0.0005〕 |
同步輪齒頂圓直徑的容許差：（單位：mm）
同步帶輪的齒頂圓直徑 | 容許差 |
5.96≦d0≦ 25.40 | ＋0.05 |
25.40＜d0≦ 50.80 | ＋0.08 |
50.80＜d0≦101.60 | ＋0.10 |
101.60＜d0≦177.80 | ＋0.13 |
177.80＜d0≦304.80 | ＋0.15 |
304.80＜d0≦508.00 | ＋0.18 |
508.00＜d0≦762.00 | ＋0.20 |
762.00＜d0≦967.16 | ＋0.23 |
同步輪齒頂圓周的跳動公差：（單位：mm）
同步帶輪的齒頂圓直徑 | 跳動公差（圓周的跳動） |
5.96≦d0≦203.20 | 0.13 |
203.20＜d0≦967.16 | 0.13＋〔（齒頂圓直徑d0?203.20）×0.0005〕 |

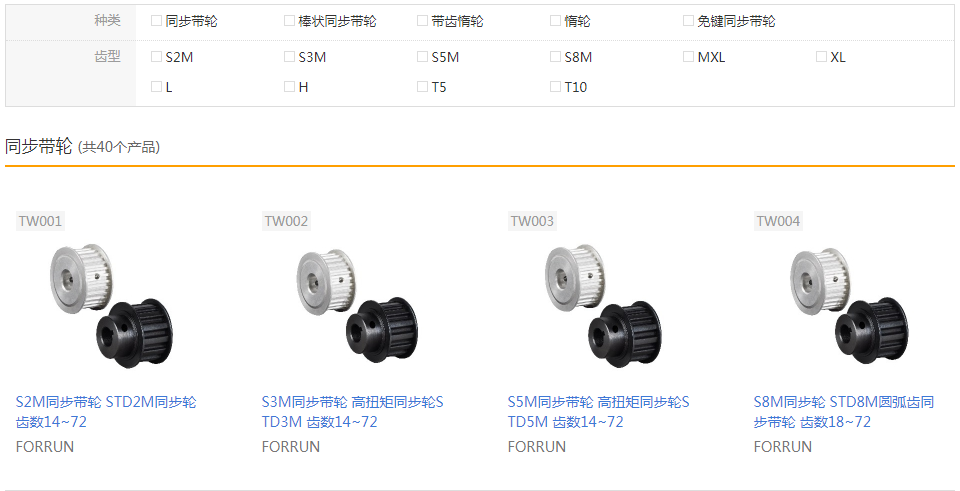

相關(guān)產(chǎn)品→同步帶輪
