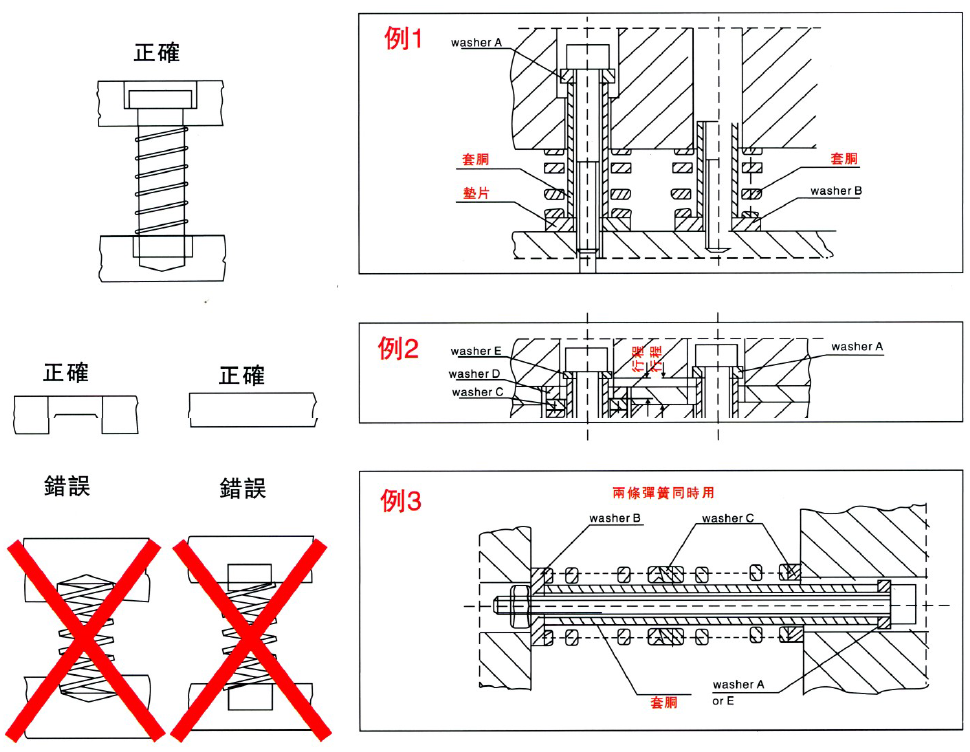

1、無彈簧導引的使用

在無彈簧導引的情況使用時，很容易造成壓縮彈簧底部及本體之扭曲，其扭曲部之局部高壓力是導致彈簧斷裂的原因，請一定要使用內徑導銷或外徑導引等裝置。

2、有關彈簧內徑及導銷

與導銷之間隙過小時，會造成內徑之碰撞磨耗，其磨耗部是造成壓縮彈簧斷裂的要因，相反間隙太大會造成彈簧扭曲斷裂，最佳之間隙問為彈簧內徑-1.0mm左右。

自由長較長的彈簧（自由長/外徑大於4以上）請用段階式導銷，以避免彈簧本體扭曲時與導銷之內碰撞。

3、彈簧外徑與沉頭孔

沉頭孔與壓縮彈簧間隙太小時，會因彈簧壓縮致使外側膨大與沉頭孔摩擦造成力集中斷裂。較佳的沉頭孔徑為彈簧外徑+1.5mm?自由長較長的彈簧時請用圖所示之沉頭孔形狀。

4、導銷長度及沉頭孔深度較短時

導銷太短，會造成導銷頭部與壓縮彈簧磨損面斷裂。導銷的理想長度設定為彈簧長之1/2以上，并請倒C3之倒角。

5、超過最大壓縮量的使用

壓力產生進而造成折損，接近密著長使用時，會使壓縮彈簧線部逐漸密著，因為彈簧定數變高造成和圖所示荷重曲繞隨之升高，近而產生高壓力使彈簧斷裂，請不要使用超過30萬回。

6、無預壓的使用

因有間隙造成壓縮彈簧上下震動導致彈簧扭曲，如有預壓時彈簧較為穩定。

7、碎片，異物夾雜使用時

挾雜異物部分會造成有效卷部無作用（圖所示）僅其他部分之壓縮，實質的有效卷數變小進而造成高應力并斷裂，請勿將異物挾雜于彈簧內。

8、裝配面平行度不良時

裝配面之平行度不良時會造成彈簧扭曲局部產生高應力斷裂。及如圖所示平行度不良之場合造成壓縮彈簧扭曲與超過30萬回使用造成彈簧斷裂。請在不超過30萬回使用條件下改善裝配面的平行度。

9、彈簧串聯的使用

以串聯方式使用時（圖所示）致使壓縮彈簧彎曲，并超越導銷或沉頭孔長度，進而造成與相同原因之?dāng)嗔眩耙驈椈杀旧砗闪恐栽S差異造成荷重較弱者承受更大的壓縮量而斷裂。

10、變方式使用

如圖所示使用壓縮彈簧時，彈簧受力扭曲致使內圈彈簧插入至外圈內（或外圈插入內圈）造成如4所述之?dāng)嗔选?/p>

11、彈簧橫置使用

壓縮彈簧橫置使用時造成導銷與彈簧之磨損并斷裂。

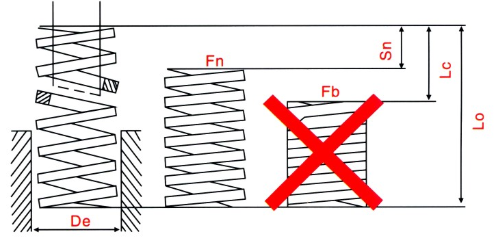

壓縮彈簧安裝圖解案例：

De：?？讖?/p>

Di：螺栓徑

Lo：自由徑

Lc：最大壓縮變形量

Fb：密著荷重

Sn：最大使用壓深長度

Fn：最大使用荷重

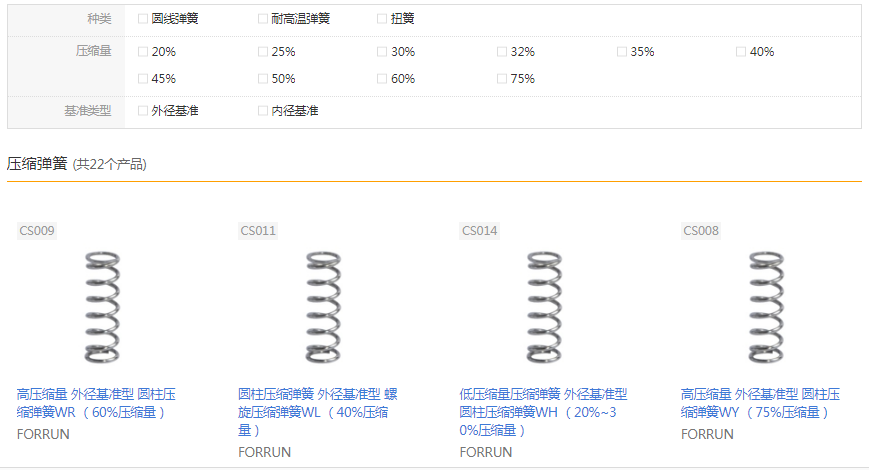

相關產品→壓縮彈簧
