關于工程拖鏈系統裝配說明

電纜與軟管在拖鏈的位置

導線直徑

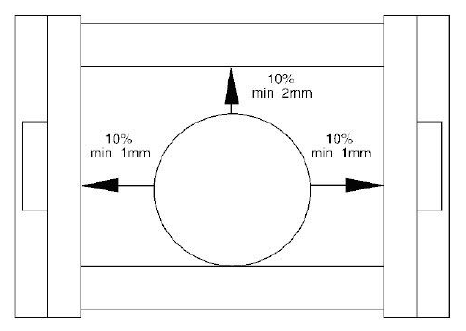

圖說明工程拖鏈可以容納的最大導線直徑。為保險起見，選購的工程拖鏈凈高至少應比最大導線直徑高出10%，這樣可以避免導線過早磨損。

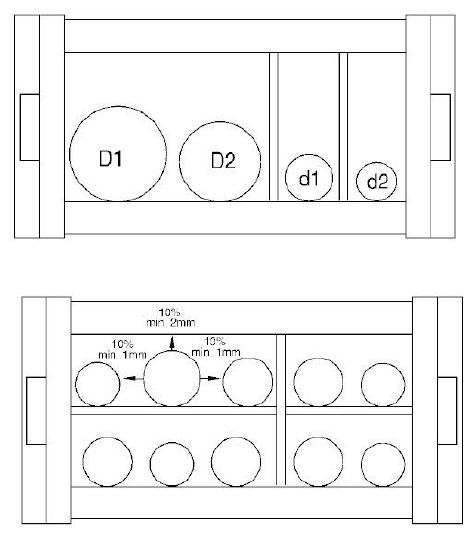

工程拖鏈的裝載

?若D1+D2 > 1.2×鏈內高度，則兩根導線間不必進行分隔，否則導線會相互扭絞。

?若d1+d2≤1.2×鏈內高度，則鏈內應裝隔板或是分層減小套內高度。這樣可以防止d1和d2相互“換位”。

?若有數根粗細相等的導線時，內腔高度不得大于導線直徑之1.5倍。電纜外套材質如有不同應分開鋪設，因其耐磨性能不同，這樣會增加不必要的額外磨損。

一般規定

◆工程拖鏈內凈空間最多可用到80%。

◆直徑差別很大的導線應分開鋪設，分隔時可用分隔板。

◆導線無論如何不能交叉疊放。帶有不同絕緣外套的導線應均勻地分開鋪設。

◆導線的鋪設和固定應得當，使之在縱向上隨時能夠自由運動，在半徑上對拖鏈不產生拉力。

◆在咼速或咼頻率運動時，要盡量使導線大水平上相互分開，勿使之相互交叉疊置。

◆導線的固定端和活動端均應以去張力裝置加以固定。

◆一般情況下可以說：拖鏈運動越快，運動頻率越高，則導線在拖鏈內的精確分布越重要。

工程拖鏈長度的確定

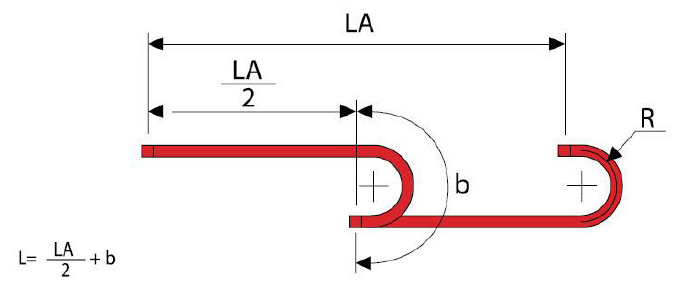

固定點在運行中間位置時

拖鏈長度的計算取決于LA/2中心點到彎曲半徑的距離，這個值會隨著拖鏈節距的變化而變化。

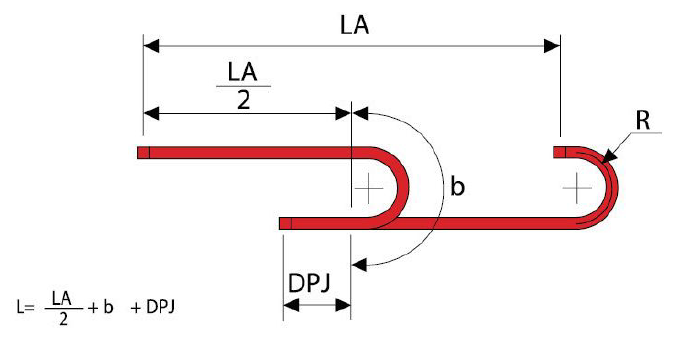

固定點偏離運行中間時

拖鏈長度的計算取決于LA/2中心點到彎曲半徑的距離，DPJ表示固定端偏離中心點的距離，這個值會隨著拖鏈節距的變化而變化。

L = 拖鏈長度

LA/2 = 1/2的行程

b = 曲線的長度(×R) + (2×P)

DPJ = 固定端偏離行程中心的距離

P = 節距

L1 = (H/2×π)÷2

Hp = 安裝高度；Hp=H+D1；H=2R+D1、b=2πR÷2+2P

相關產品→工程拖鏈
