1. 運動用（給油式）

● 活塞用密封,為提高耐久性，增加密封性，請使用兩個O型密封圈

● 桿用密封,請使用O型密封圈一個并用防塵環一個，并涂抹黃油（無給油式）

● 活塞用密封請使用O型密封圈兩個，并在其中間涂布黃油

● 桿用密封使用法同給油式，請參照

● 溝槽尺寸請參照溝槽尺寸表

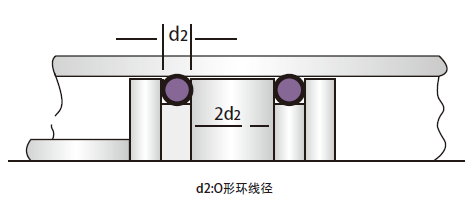

● 活塞用密封使用兩個O型密封圈時，請參考下圖

● 黃油請充分涂抹于O型密封圈與O型密封圈之間

2.圓筒面固定用

● 請使用與運動用標準相同的壓縮量

● 溝槽尺寸精度，表面修正請與運動用O型密封圈同樣設計在規范以內

● 用于低壓使用時，若壓縮量設定在最低8%時，若上述兩項沒做好則容易發生泄漏現象

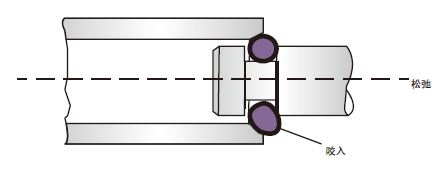

● 使用O型密封圈時，因公差的組合有可能發生如下圖所示咬入現象，組裝請?zhí)貏e注意

● 為防止上述事項發生，在使用內徑大于150mm以上O型密封圈時，也可選用小一號O型密封圈

3.平面固定用

● 壓縮率請盡量朝上限設計

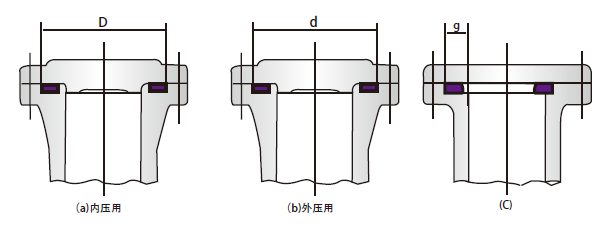

● 圖內壓用時，請設計時配合O型密封圈外徑D，(b) 外壓用時請配合O型密封圈內徑d

● （c）O型密封圈僅受單側壓力時，為使溝槽加工容易，受壓側可不設置凹槽面，但尺寸需大于平面固定用凹槽

最小寬度

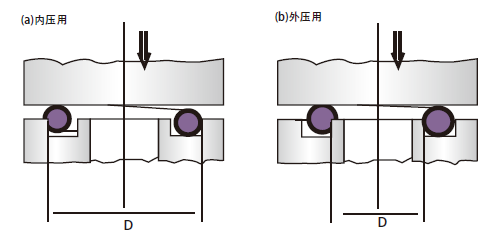

● 內壓使用時，D尺寸較小時（30mm以下）,容易有安裝不易情形，請稍微加大設計D尺寸（0.2~0.3mm）

4.真空凸緣用

● 使用于真空設備時，請?zhí)貏e注意接觸面表面拋光

● 請選用符合真空度的橡膠材料（氟系列）

5.三角溝槽用

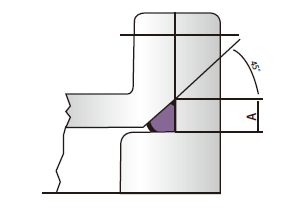

● 使用于三角溝槽時，溝槽尺寸A需為O型密封圈尺寸的1.3~1.4倍

6.高壓使用

將O型密封圈裝于溝槽內，如下圖加壓使其壓縮8~30%，于低壓時因O型密封圈自身彈性而形成自封, 當流體壓力升高時，O型密封圈會被壓力擠壓朝壓力小的方向擠出，降低密封效果，于此種工況時，需并用擋圈以防止O型密封圈擠出現象。

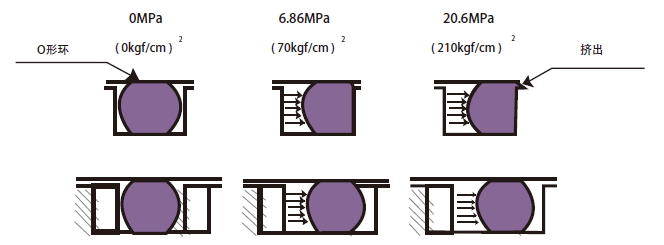

如圖所示O型密封圈于流體壓力升高時所產生的形變現象，當流體壓力高于7.84Mpa(80kgf/cm2)時，請使用擋圈。

擋圈的裝法如下，如兩邊受壓則裝在O型密封圈兩側，單邊受壓則裝載于低壓側，使用上壓板時， 雖只受單側壓力，為了簡化設計應將擋圈裝于兩側，若空間過小則裝于低壓側。

使用擋圈于低壓環境時，亦有防止O型密封圈揪離或扭曲損傷，以延長O型密封圈的使用壽命。擋圈形狀有無邊（ Endless）,斜切行（Biascut）,螺旋形（Spiral）等三種，斜切形是由無邊形切割而成，以使用效果而言，無邊形最佳，但斜切型及螺旋形安裝較簡單，尤其以螺旋形使用最多。
