GB/T 2089—2009 普通圓柱螺旋壓縮彈簧尺寸及參數（兩端圈并緊磨平或制扁）

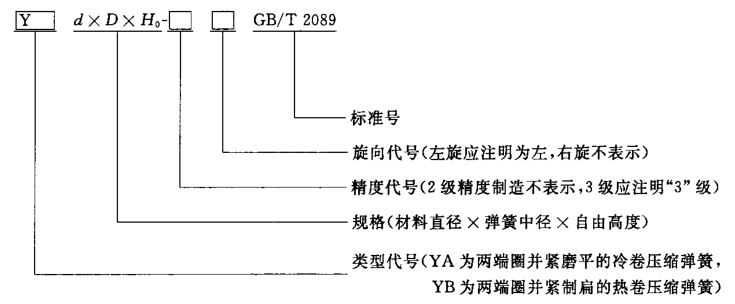

壓縮彈簧的型號標記由名稱、型式、尺寸、精度及旋向、標準編號、材料牌號以及表面處理組成，其格式如下：

示例1：

YA型彈簧， 材料直徑為1.2mm， 彈簧中徑為8mm， 自由高度40mm， 精度等級為2級， 左旋的兩端圈并緊磨平的冷卷壓縮彈簧。

標記： YA 1.2×8×40 左 GB/T2009

示例2：

YB型彈簧， 材料直徑為30mm， 彈簧中徑為160mm， 自由高度200mm， 精度等級為3級， 右旋的并緊制扁的熱卷壓縮彈簧。

標記： YB 30×160×200-3 GB/T2009

規格尺寸表如下

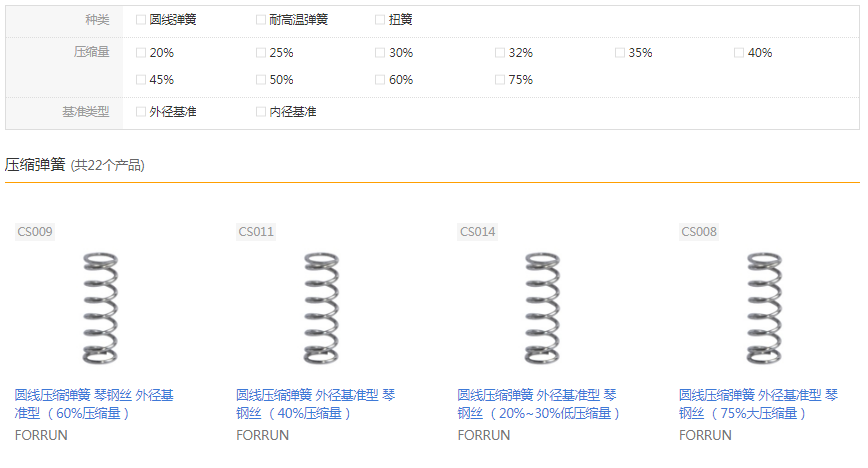

相關產品→壓縮彈簧
