適用solid edge軟件繪制壓縮彈簧，主要用到螺旋命令。在順序建模環境中，使用變量表控制彈簧長度。

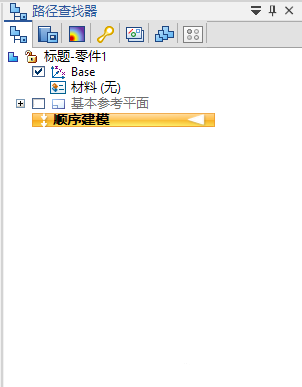

新建一個零件文件，轉到順序建模（順序建模可以更好的使用變量控制）。

點擊螺旋命令。

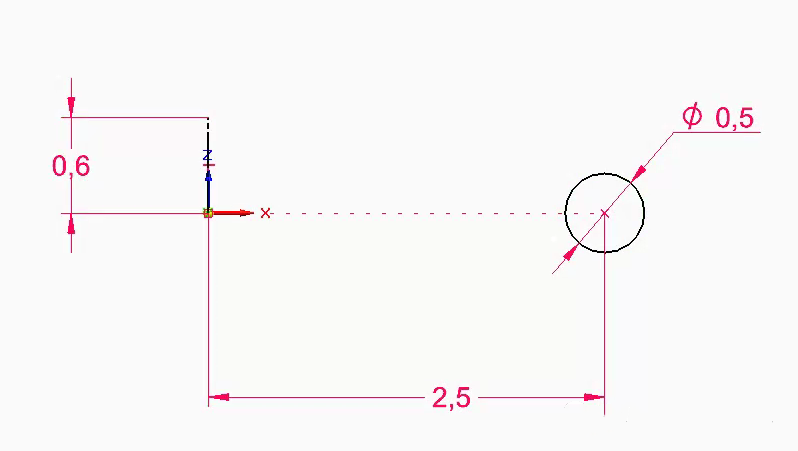

在ZX平面繪制草圖，坐標原點水平方向畫0.5圓，在坐標點位置畫直線長度0.6并設為旋轉軸。

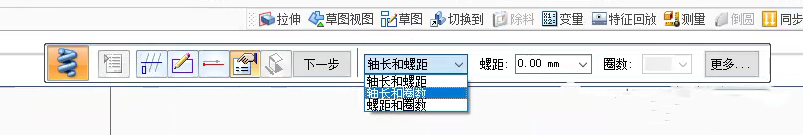

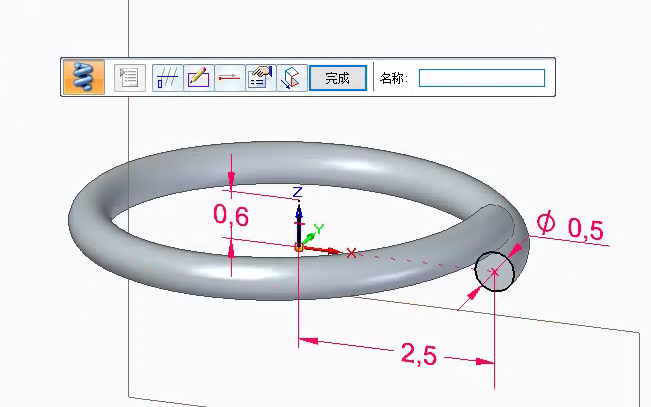

退出草圖，選擇軸長和圈數，圈數給1圈，下一步-完成。

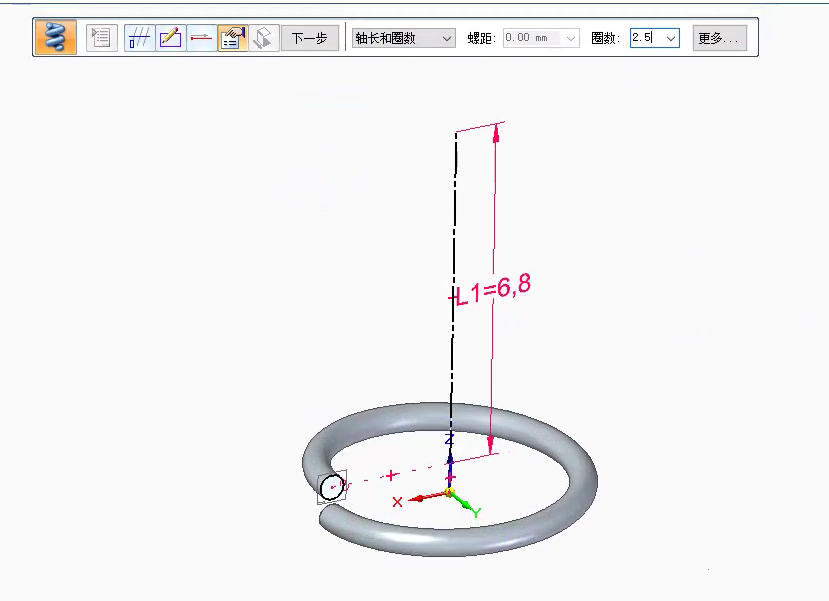

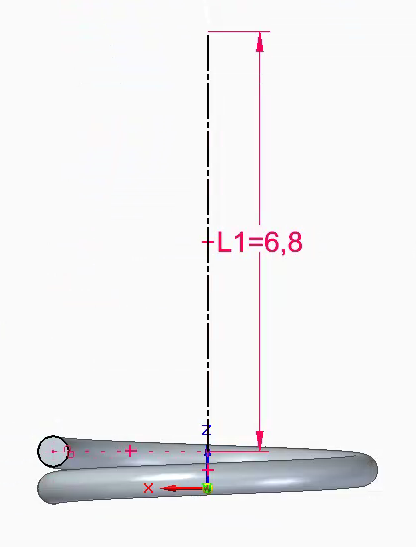

再次使用螺旋命令，以畫出的端面為草圖平面，投影輪廓線到草圖，并繪制旋轉軸，旋轉軸長度公式命名為L1。

選擇軸長和圈數，圈數給2.5，點擊下一步-完成。

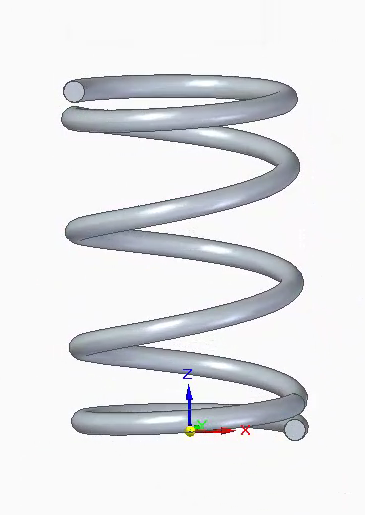

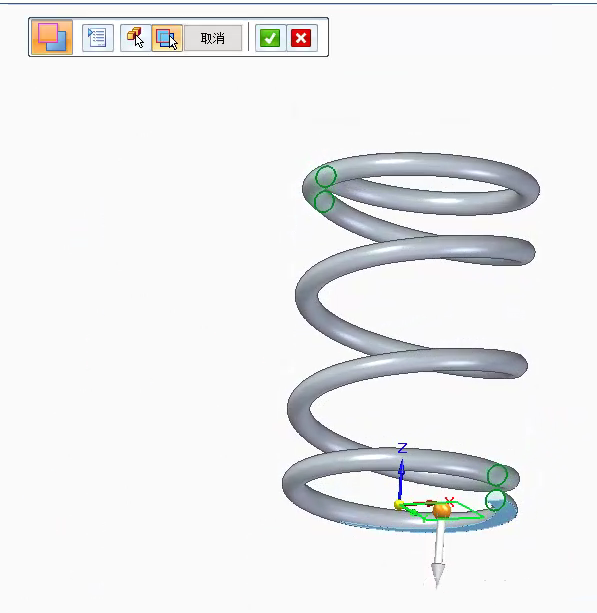

以同樣的方式繪制上端，長度0.6圈數1

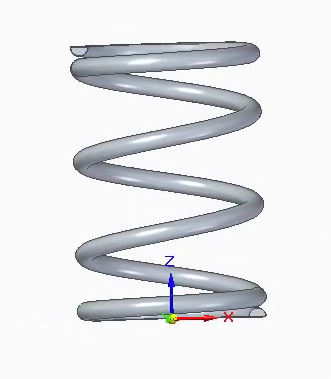

用減去命令去除兩端磨平位置

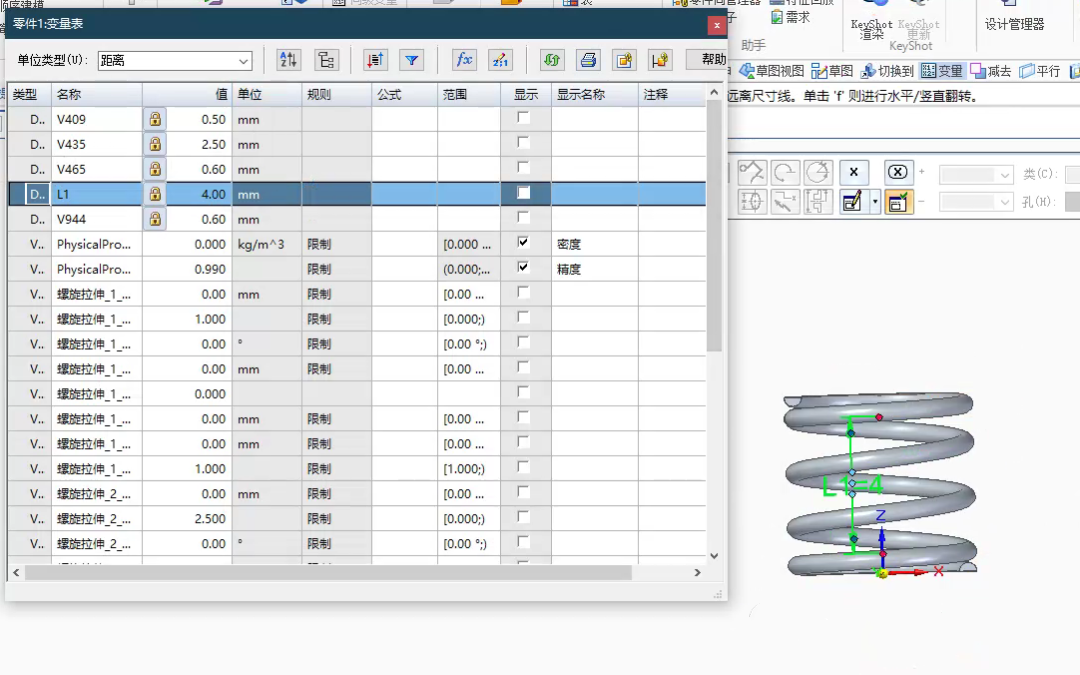

在變量表里更改L1的值即可更改彈簧高度

至此，壓縮彈簧就畫成了，可以利用變量表改變彈簧長度，同時彈簧圈數不變。還可以設為可調零件，在裝配里使用。
