在汽車夾具各定位元件的測量過程中，對定位銷的檢測一直是非常重要的。

針對定位銷的測量，不論其是否與基準面垂直，其測量的基本特征都是二維元素——圓。這種檢測過程在測量一個與基準面垂直的定位銷時并不存在什么難點。但是，在測量一個與基準面不垂直的定位銷時，一般的測量方法很明顯存在不方便之處。尤其是存在對被測物體進行調整的諸多難點，而且還受到供被測量物體數模的制約，其測量的結果準確與否，很難得到驗證。

例如下圖所示的定位銷，其余基準面并不垂直，測量起來存在諸多的不便之處。

下面以PC-DMIS軟件為基礎，介紹針對該種類型的斜向定位銷常用的四種檢測方法：

一、截面圓法

具體步驟：

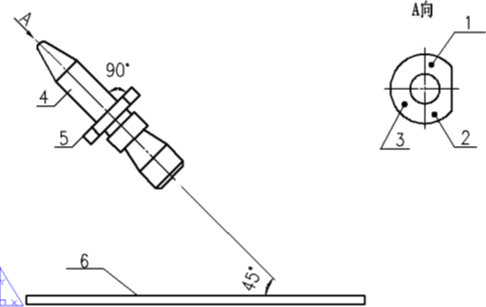

1.如上邊的右圖所示，圖中的點1，2，3 位置代表所需測量的三個點特質。該三點是對實物進行測量的，然后在PC-DMIS測量軟件中利用所測的三個點構造出一個平面P，并作為測量圓的投影面。

2.在定位銷上圓柱部分的最高點和接近銷座的位置分別測量一個截面圓，如上邊左圖中的點4和點5位置所示。

3.在PC-DMIS測量軟件中將兩個截面圓分別投影到同一個平面P上，即圖中點1、2、3構造的平面。

4.評價其投影后圓的空間位置，即可得出所測物體的偏差值。

綜上所述，這種方法我們稱之為截面圓法。

利弊：

截面圓法，在實際測量過程中操作簡單方便，在現場容易實現，且能夠在一定程度上解決該種類型定位銷測量不便的問題。

不過，截面圓法同樣存在隨機性較大的特性，即每次的測量結果不是唯一的，測量結果的復現較為困難，即再次測量時結果的重復性較差，因此測量的結果存在較大的不確定性。

二、比較點法

具體步驟：

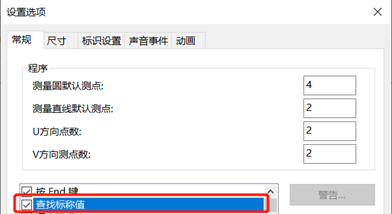

1.首先，打開PC-DMIS測量軟件中的“僅點模式”和“自動查找理論值”的功能。借助上述兩個功能，也可以實現與基準面不垂直定位銷的測量。

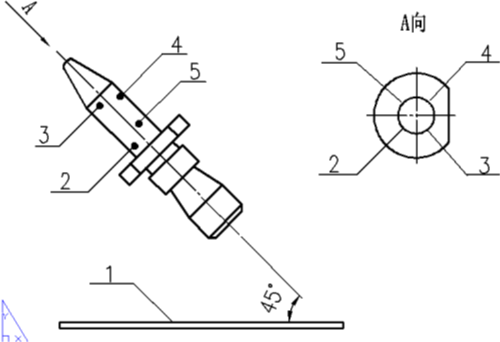

2.在定位銷的外表面，即定位銷圓柱的外表面上測量一定數量的單點（例如圖片所示的2、3、4、5點），在測量點的過程中實現實測點與理論點位置的實時比較。利用該方法也可以得到被測量物體的偏差值。

該方法也就是先采用關節臂測量機對被測對象進行實物測量獲得其位置的實際數據，然后測量軟件根據實際的測量點去查找該被測物體的理論值，實際上這兩個過程是同時進行的，測量的數據出來了，其和理論值比較后的偏差也就出來了。

三、圓柱刺穿法（構造點法）

具體步驟：

1.在利用方法進行測量時，首先用圓柱去刺穿一個平面，得到一個圓（或橢圓）。在PC-DMIS測量軟件中。由于圓柱被視為線性元素，實際計算過程中，默認是將圓柱的中心軸線去刺穿平面。因此，不論實際得到的特征是一個圓還是一個橢圓，最終還是利用了圓或橢圓的中心坐標值進行計算。這個過程和直接得到點的坐標值是一致的。

在PC-DMIS測量軟件中，將需要測量物體的產品數模或夾具的設計數模導入，之后將在測量軟件內，用測量數據和理論數據（3D數模）進行實時比較，從而得到被測量物體的偏差值。

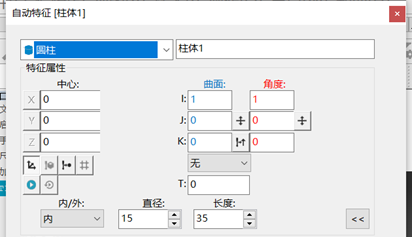

2.建立工件坐標系。指定工作平面或?qū)?dāng)前的工作平面設置為默認的一個工作平面。在PC-DMIS測量軟件中，創建測量特征為圓柱，然后用關節臂測量機測量實際的定位銷，得到的就是定位銷所對應的圓柱特征。

3.在需要測量圓柱所在位置的數模附近任取三點構造一個平面，該平面在定位銷的銷座上創建或在定位銷所定位的鈑金件數?？椎母浇鼊?chuàng)建。

4.在測量軟件的數模中找出對應夾具上的定位銷或鈑金件上的被定位孔的理論坐標位置，將其作為所測量定位銷的理論坐標位置。

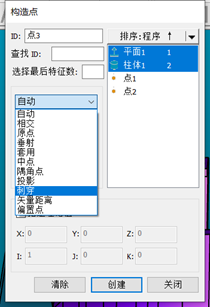

5.將圓柱與構造的平面進行刺穿，構造出一個點，該刺穿的點是有矢量方向的，并評價該點的空間位置坐標值，該點就是定位銷的實際工作位置。

6.評價得到最終點的空間坐標位置。將構造的點與夾具上的定位銷或鈑金件上的被定位孔的理論坐標位置進行數據比較，就可以得出實際的偏差值。

7.然后評價該圓柱與平面的角度，看其角度是否滿足設計的公差要求。

這種構造點法的測量方法具有簡單實用、方便快捷的顯著優點。這對實際使用的夾具實施測量再與自己的產品設計數模相比，操作起來十分便利。

四、理論CAD投影法

具體步驟：

1.先將夾具的CAD數模導入PC-DMIS測量軟件。

2.按照數模與實物的對應關系和測量所需建立好坐標系。

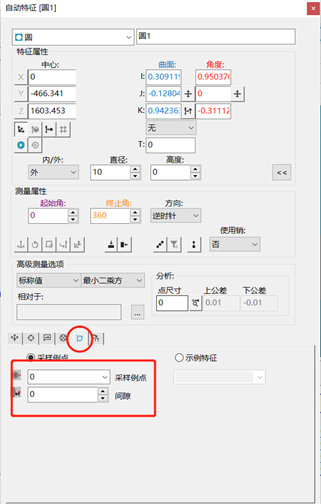

3.在如圖所示的點4和點5的位置分別測量一個圓特征。注意：在創建自動特征時只需要在設置樣例點時，將點數設置為0，這樣我們測量出來的圓特征就會自動投影到里面的CAD模型的理論平面上。這樣可以更加直觀看出定位銷與理論位置之間的3D偏差。
