精密無縫輸送平皮帶主要用于OA設備、金融機器、計算機外部設備及自動化機器領域，針對紙張、票據及卡等的加緊運輸，具有精確傳送以及低運轉偏差、低振動的特點。

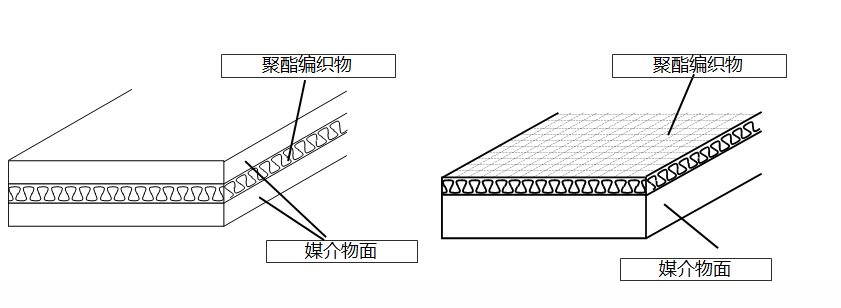

一、無縫輸送平皮帶的斷面結構圖：

二、特性：

1.具有很好的伸縮性，即使在復雜的機械結構中，皮帶能容易的裝拆。

2.皮帶較薄、無縫、彎曲及柔韌性強，可用于小皮帶輪。

3.運轉順滑：芯部無接縫，可實現無振動的順滑運轉。

4.無需重新張緊；

5.皮帶輕薄，富有柔韌性，可以將傳動損耗控制在最低。

我現在在日常設計中常用的是霓達的N系列以及阪東的E系列的平皮帶，這兩個系列推薦延伸率為５～８％（標準為５％）。

三、設計流程

1.根據結構設計需求，確定軸間距離和皮帶輪的輪徑；

2.計算皮帶輪徑組合，確認主動輪，從動輪以及惰輪；

3.計算所需皮帶長度；

4.從標準皮帶尺寸表中選出最接近的標準長度的皮帶；

5.微調軸間距離滿足之前選出的標準皮帶的長度；

6.如果不能通過調整設計圖紙來滿足標準皮帶的長度，要考慮是否新開模具（新開模具的話成本高，交貨周期也較長）；

7.選定皮帶設計尺寸后，計算設計動力；

8.計算出基準傳動容量；

9.核算設計的皮帶寬度是否大于傳動所需的最小皮帶寬度。

四、注意事項

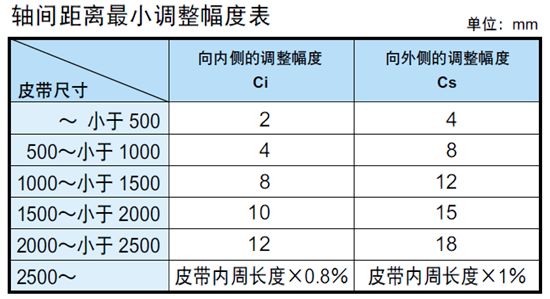

1、軸間距離的最小調整幅度

為了安裝皮帶及調整皮帶張緊度，設計中需要設置軸間距離張緊裝置。

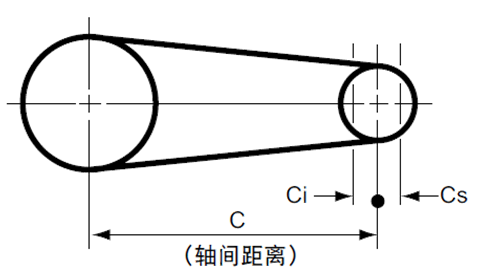

根據皮帶長度，需要在合適位置確保內側的安裝皮帶（Ci）或外側的調整張力（Cs）的惰輪安裝空間。

PS：當無縫輸送平皮帶尺寸較小時，可以不增加皮帶張緊裝置。

皮帶的使用溫度應控制在推薦規格溫度范圍內，低于最低使用溫度狀態下使用會導致皮帶硬化，高于最高使用溫度狀態下使用會降低皮帶使用壽命。請避免在油、藥品、溶劑等環境下使用。

2、平皮帶輪設計

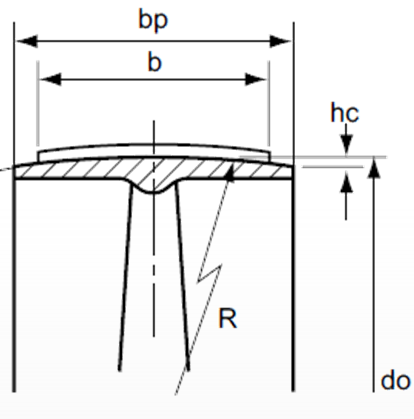

bp：皮帶輪寬度； b：皮帶寬度； hc：輪冠高度； do：皮帶輪外徑； R：曲率半徑

皮帶輪輪冠高度：根據供應商提供的皮帶規格對應的曲線或者表格查出。

皮帶輪寬度： bp=1.1×b+5（mm）

皮帶輪表面的曲率半徑（R）：

R = bp2 ÷ 8hc（mm）

皮帶輪的形狀：使用右圖中的左右對稱的輪形。

PS: 對于皮帶輪，兩側請不要設置法蘭或者擋片,通常會發生皮帶和法蘭相撞，發生皮帶磨損甚至斷裂。皮帶輪軸對齊度（平行度、偏心度）會導致皮帶蛇行或從皮帶輪脫落，造成損壞，所以請將皮帶輪軸對齊度控制在皮帶規格書的范圍內。

3、防護罩

設計時，輸送平皮帶盡量設計安全罩，防止嵌入異物等會導致皮帶損壞、引發事故。不能密閉，應保持良好的通風條件，以防溫度上升，降低皮帶的使用壽命。
