在分析倍速鏈輸送線怎么設計之前，我們需要先弄明白什么是倍速鏈。

所謂倍速鏈輸送線，就是一種滾子輸送鏈條，在輸送線上，鏈條整體的移動速度是固定的，但鏈條上方被輸送的工裝板或工件可以按照使用者的要求控制移動節拍，在所需要停留的位置停止運動，由操作者進行各種裝配操作，完成上述操作后再使工件繼續向前移動輸送。所以倍速輸送鏈也可以稱為節拍輸送鏈、自由節拍輸送鏈、差速鏈、差動鏈。

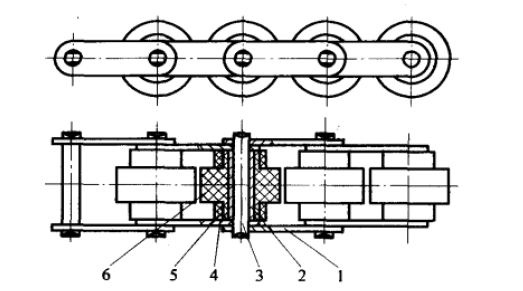

倍速鏈結構：

1-外鏈板；2-套筒；3-銷軸；4-內鏈板；5-滾子；6-滾輪

既然把倍速鏈的結構都列出來了，那咱們就來延伸一下關于倍速鏈其他方面的知識：

組件結構的材料

通常情況下，滾子、滾輪是工程塑料的，只有在載重情況下才使用鋼制材料，除此以外，其余零件都為鋼制材料。

各零件的連接方式

其實倍速鏈的外鏈板、內鏈板、銷軸、套筒之間的連接方式，和普通的滾子鏈?zhǔn)且粯拥模运鼈冎g的連接方式就不細說了。

主要來說一下滾子和滾輪的配合關系：滾輪與滾子之間是間隙配合，它們之間可以發生相對轉動，以減少他們工作時相互之間的磨損，這對于連續長距離的輸送非常重要。但是，要注意的是當有負載壓在滾輪上時，會使?jié)L輪和滾子之間摩擦力加大，此時可以將它們之間視為剛性連接（即不發生相對轉動）。

倍速鏈的工作原理

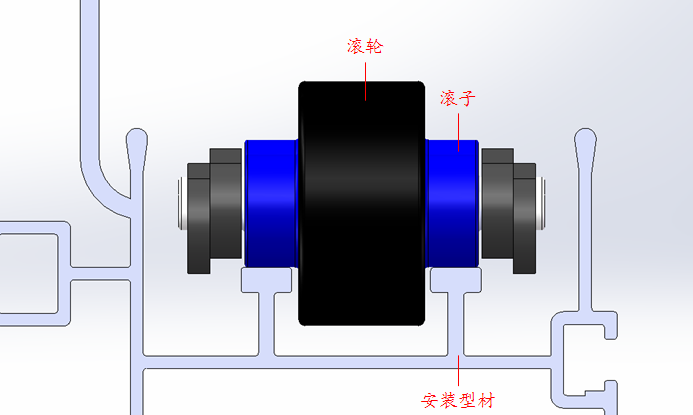

先來看一下倍速鏈的實際安裝圖片：

從上圖可以看到：倍速鏈安裝在型材上，滾子在鏈條前進時和型材接觸。所以倍速鏈的工作原理如下：

① 鏈條處于前進狀態，而滾子在前進的同時還會轉動；

② 前面說到了在有負載時，滾輪和滾子可以看作是剛性連接。因此，滾輪在前進的時候和滾子一起轉動；

③ 整體的效果就是：負載跟著鏈條本身速度前進的同時，還會被滾輪的自轉帶著更快的前進。

基于以上原理，倍速鏈可以使負載的前進速度達到鏈條前進速度的數倍。

而關于倍速鏈的倍速比又是怎么來的呢？

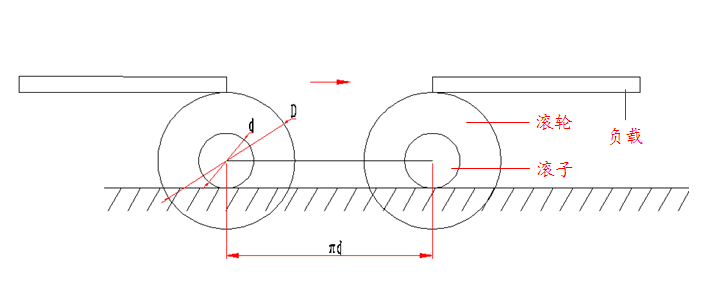

設在t時間內，滾子轉動一圈，那么鏈條前進的距離為πd；而負載前進的距離為πd+πD（鏈條行進的同時，負載還會前進一個滾輪的周長）。

那么鏈條的運行速度：v0 = πd/t

負載的運行速度：v =（πd+πD）/t

因此倍速比={（πd+πD）/t } ÷ （πd/t）= 1+D/d

由于滾輪直徑D可以成倍的大于滾子直徑d，因此工裝板（工件）的前進速度v可以使鏈條前進v0速度的若干倍，這就是倍速鏈的增速效果原理，增大滾輪滾子的直徑比D/d就可以提高倍速鏈的增速效果。

實際上前面的假設與實際情況是有一定距離的，各運動副之間不可避免地存在移動摩擦，滾子與導軌之間也可能產生一定的滑動，所以實際的增速效果要比理論計算值小。

增速效果是倍速鏈的一個重要技術指標，質量差的鏈條由于設計與制造精度較差，其增速效果也會很差。由于增速效果與滾子、滾輪的直徑直接相關，根據公式可知，只要增大滾輪滾子的直徑比D/d就可以提高倍速鏈的增速效果，而要增大滾輪的直徑又受到鏈條節距的限制，而減小滾子的直徑也一定受到鏈條結構的限制，所以倍速鏈的增速幅度是有一定限制的，通常的增速效果為v=（2~3）v0，常用的規格為2.5倍速輸送鏈和3倍速輸送鏈。

倍速鏈輸送線怎么設計

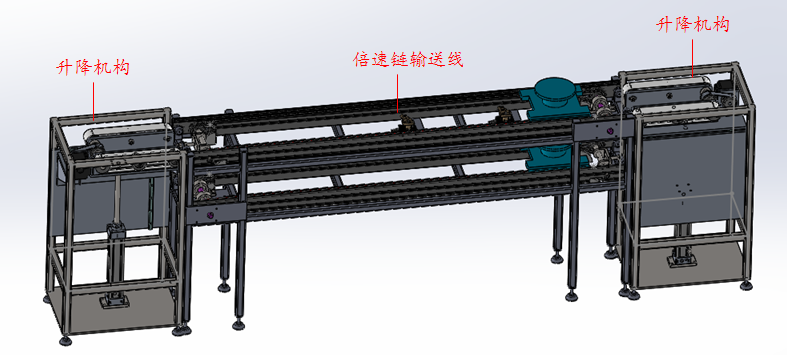

下圖是一個雙層倍速鏈輸送線。

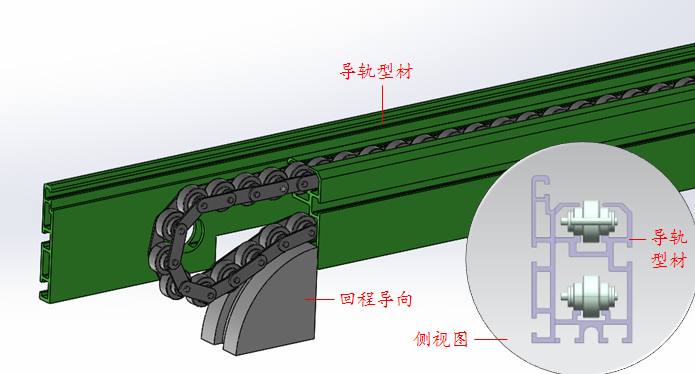

倍速鏈條的導軌型材：

① 側視圖中可以看出倍速鏈條在導軌型材中的安裝方式；

② 而關于導軌型材，其實類似前面說的柔性鏈的導軌型材，也是標準品，不同倍速比的倍速鏈對應著不同的型材，大家根據自己的要求選取就可以了；

③ 回程導向的作用是防止鏈條在進入導軌型材時被卡住，這個零件也是標準品，同樣的，大家根據自己的鏈條選取就OK了。

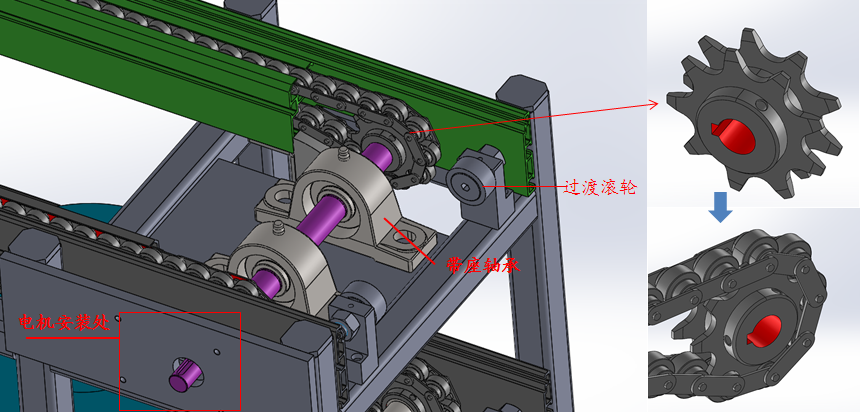

倍速鏈的主動端：

① 電機驅動軸通過兩個帶座軸承固定，然后和兩側的主動鏈輪連接；

② 從圖中可以看到，鏈輪為雙排，分別卡在倍速鏈滾輪的兩側；

③ 過渡滾輪的作用：當治具盤從倍速鏈輸送線到提升機構時，可以起到支撐過渡的作用。

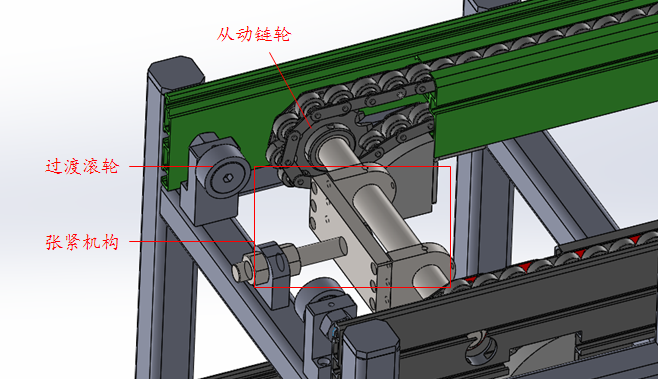

倍速鏈的從動端：

① 從動鏈輪和主動鏈輪相比，除了和軸的連接方式不同，其他都是一樣的，所以就不介紹了；

② 張緊機構：用來將倍速鏈張緊。但是這個機構不太合理，用下面這種方式會更好一點：

左右兩側分別用一個上圖中的張緊機構，可以將兩側的倍速鏈分開張緊，這樣就不會像上面的那種張緊機構一樣，出現張緊后一邊松一邊緊的情況。

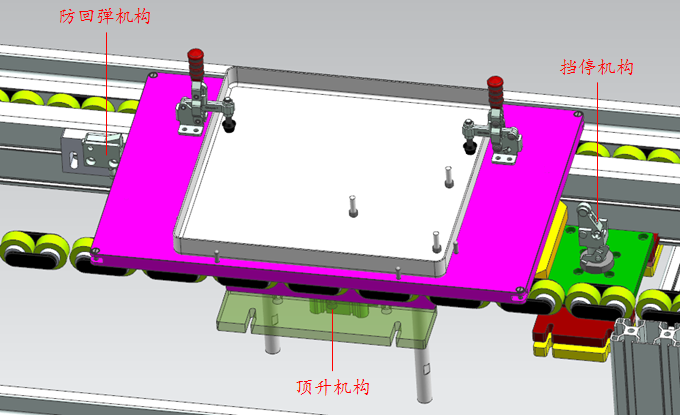

擋停機構

一般在應用倍速鏈輸送線時，都會在線體中間配置擋停機構，用于將治具盤停止在指定位置。

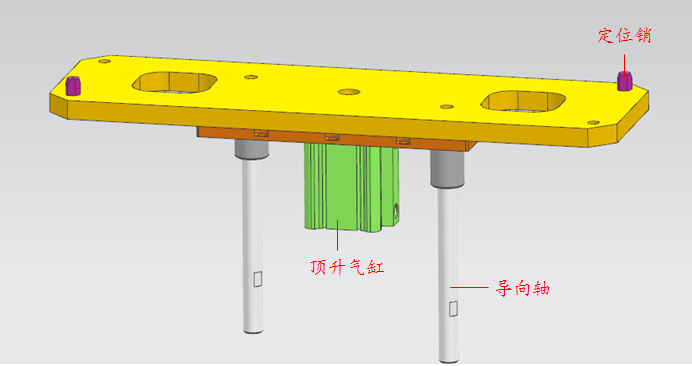

頂升機構

上圖就是頂升機構的組成，頂升氣缸將上面黃色的頂板沿著導向軸頂起來，同時會將定位銷插入治具盤相應的定位孔中，這樣可以使治具盤頂起后位置更加精確。

提升機構

頂升氣缸推動機構沿著導軌上下滑動；電機帶動兩側的皮帶輸送線，將治具盤送進/送出提升機構。
