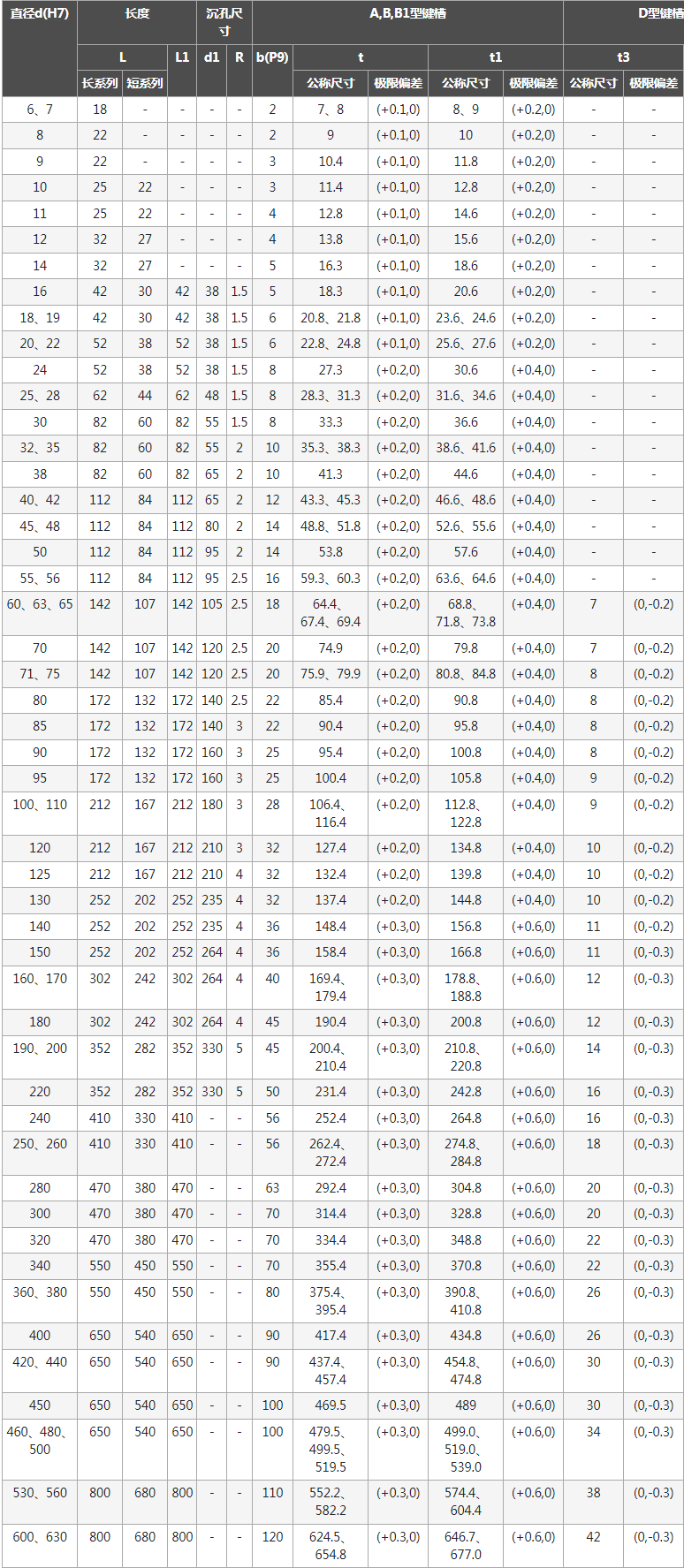

聯軸器圓柱形軸孔和鍵槽尺寸(摘自GB/T 3852-1997)

1．一小格中t、t1、b1有2～3個數值時，分別與同一橫行中d的2～3個值相對應。

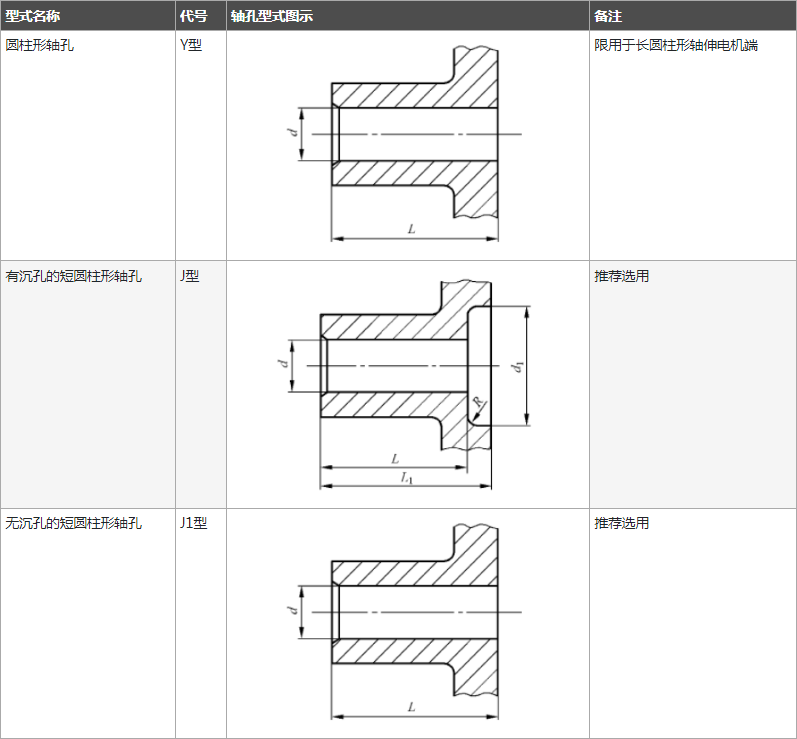

2．軸孔長度推薦選用J型和J1型，Y型限用于長圓柱形軸伸電機端。

3．鍵槽寬度b的極限偏差，也可采用GB/T 1095《平鍵、鍵和鍵槽的剖面尺寸》中規定的Js9。

4．沉孔亦可制成d1為小端直徑，錐度為30°的錐形孔。

5．括號中逗號前后分別表示上偏差和下偏差。

6．本表的單位是mm。

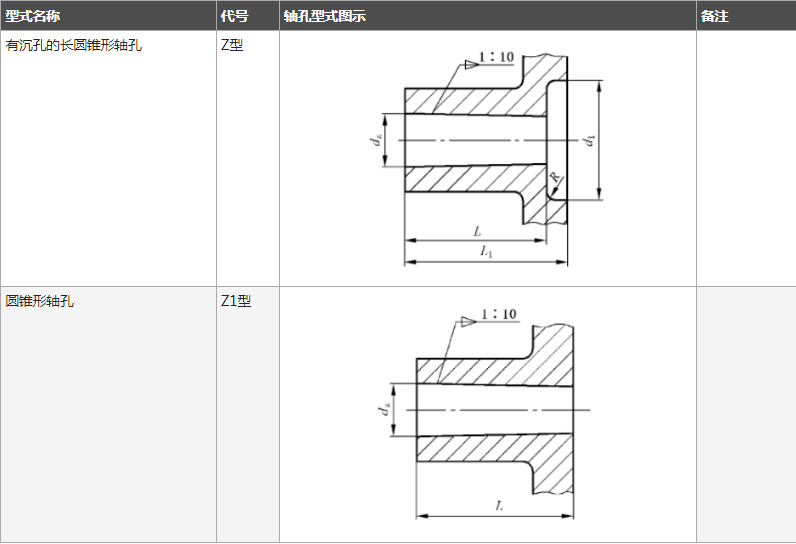

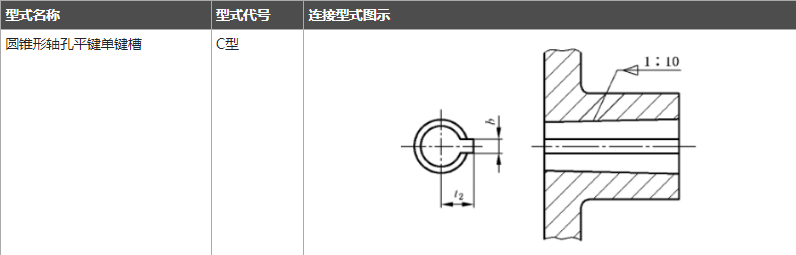

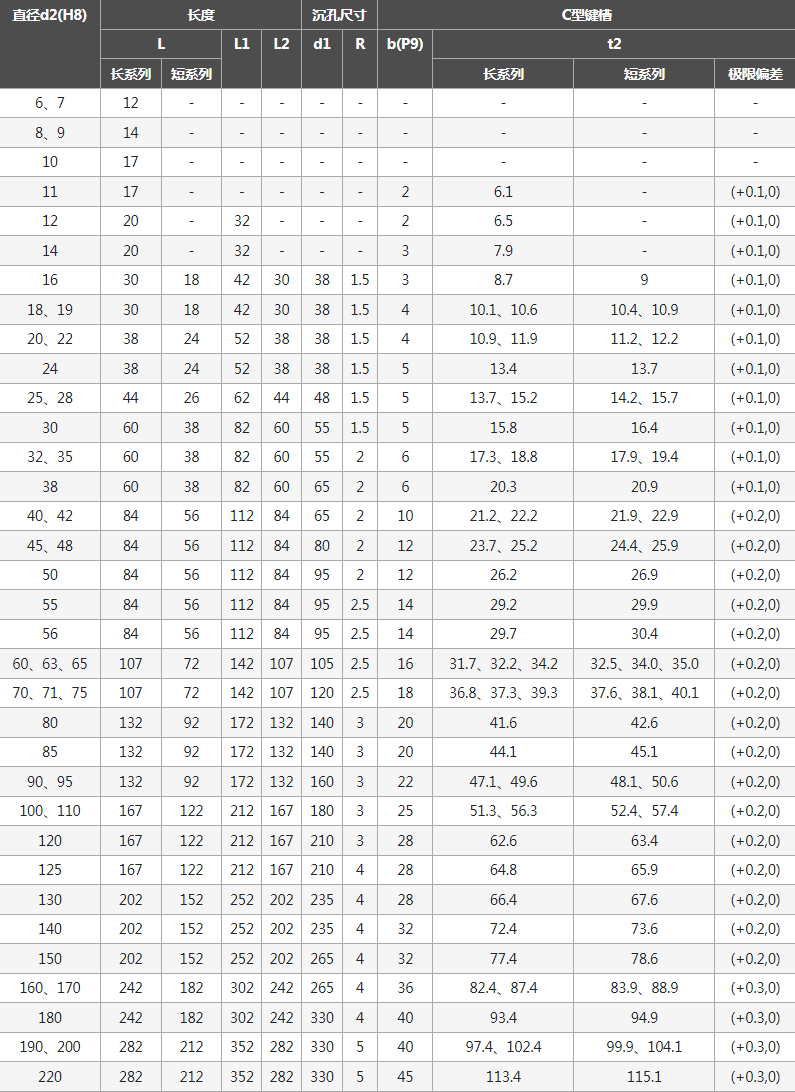

聯軸器圓錐形軸孔和鍵槽(摘自GB/T 3852-1997)

1．一小格中t2有幾個數值時，分別與同一橫行中d2的幾個值相對應。

2．b的極限偏差，也可采用GB/T 1095(平鍵、鍵和鍵槽的剖面尺寸)中規定的Js9。

3．括號中逗號前后分別表示上偏差和下偏差。

4．本表的單位是mm。
