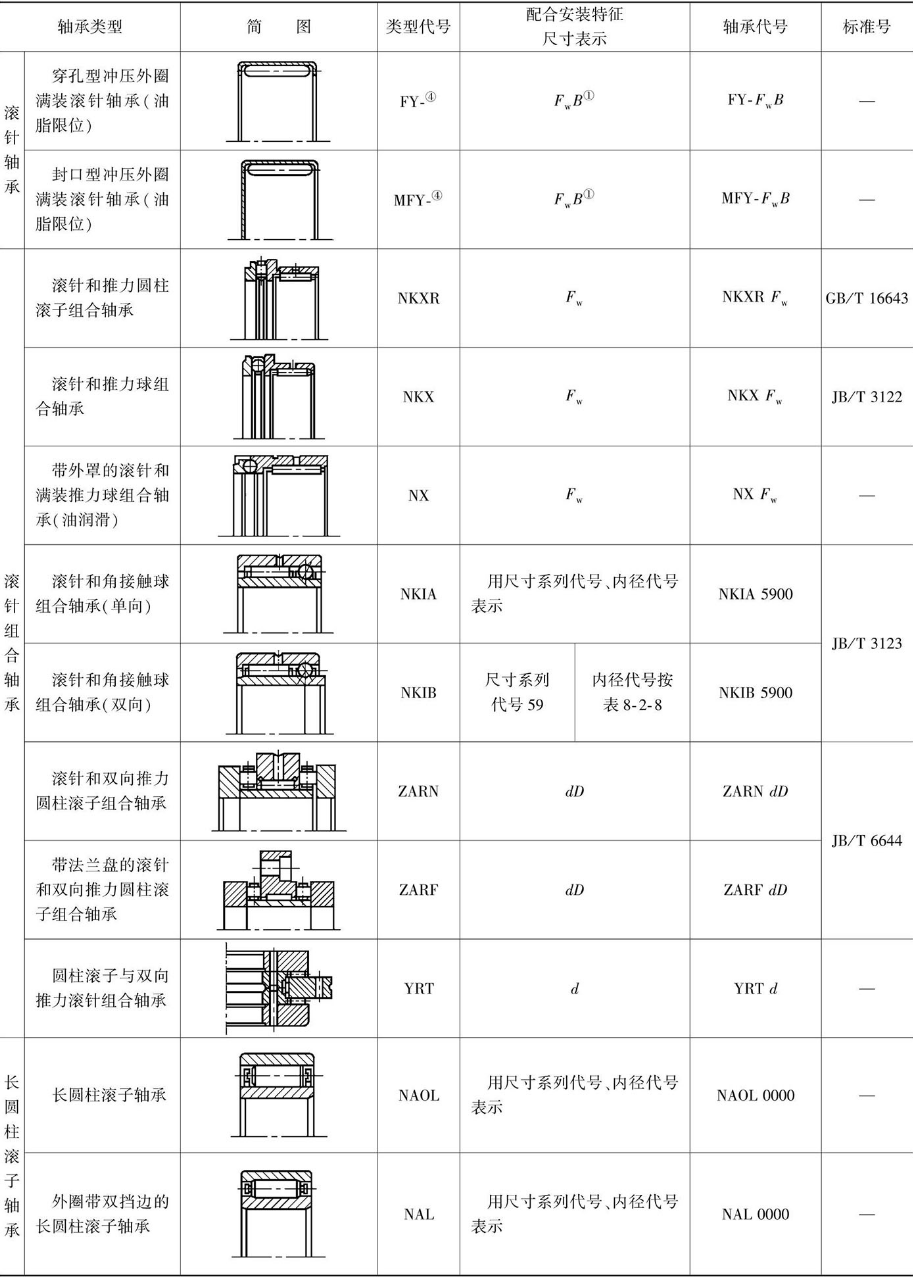

滾動軸承類型代號、尺寸代號之滾針軸承、滾輪軸承

①尺寸直接用毫米數表示時，如是個位數，需在其左邊加“0”。如8mm用08表示。

②內徑代號除d<10mm用“/實際毫米數”表示外，其余按表8-2-8的規定。

③若KR、KRV、NUKR型軸承帶偏心套，則在該類型代號后加E,分別變?yōu)镵RE、KRVE、NUKRE.

④該代號為1系列尺寸的軸承代號：按2系列尺寸時，則在類型代號后加“H”，如HKH、BKH、FH-、MFH-。

注：表中d一軸承內徑；D一軸承外徑；B一軸承寬度；F一無內圈滾針軸承滾針總體內徑；D,一帶沖壓中心套的推力滾針和保持架組件中心套外徑；d一帶螺栓軸滾輪滾針軸承螺栓公稱直徑；D,一推力滾針和保持架組件內徑；D。一推力滾針和保持架組件外徑；B。一滾針保持架組件寬度。
