該設備主要用于18650電池正極貼青稞紙和2-8節電池自由并聯組合點焊。

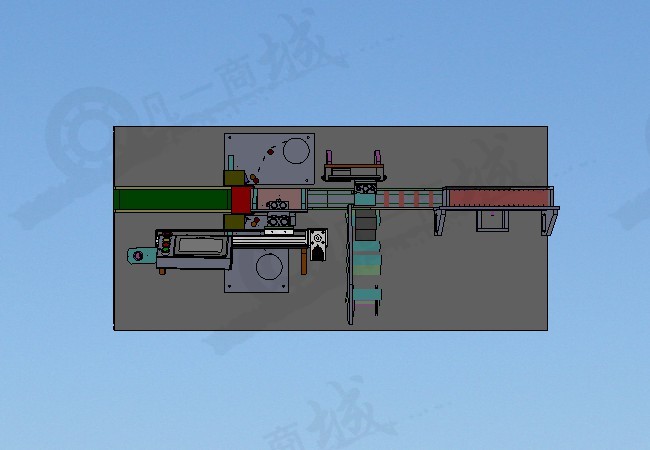

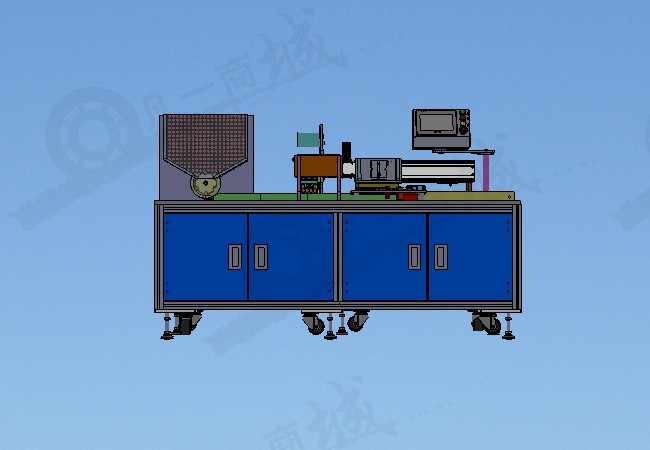

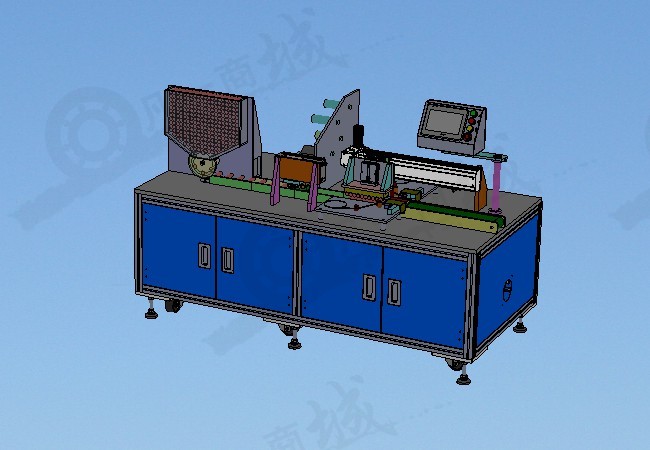

設備包括以下模組：1. 機架；2. 電池上料料倉&分料模組；3.貼青稞紙模組；4.移載模組； 5. 點焊位移模組；6. 點焊模組1；7. 點焊模組2；8. 出料流水線；9. 控制系統。

設備的工作原理是：人工將18650電池按方向裝到電池料倉里，由分料模組將電池有序的分到輸送軌道里，再通過移載模組將電池定位，貼青稞紙模組對電池進行貼青稞紙作業，完成貼青稞紙后再由移載模組將電池移載到后面的軌道；根據需要，點焊移載模組將貼好青稞紙所需數量的電池抓取到點焊位置，由點焊模組1和點焊模組2對電池進行點焊，點焊完成后點焊位移模組將產品移載到出料流水線上。

此設備適用產品規格： 18650圓柱電池2-8節并聯點焊，設備技術參數 3.1 UPH： 1800-2000pcs； 3.2 設備嫁動率：≥ 95% ； 3.3 設備電氣：AC220V； 3.4 壓縮空氣：0.5-0.7 MPa； 3.5 產品合格率：98%； 3.6 外形尺寸:長：2100mm；寬：800mm；高：1200 mm
