上銀直線導軌HGW系列，為四列式單圓弧牙型接觸直線導軌，滑塊形式為法蘭型。

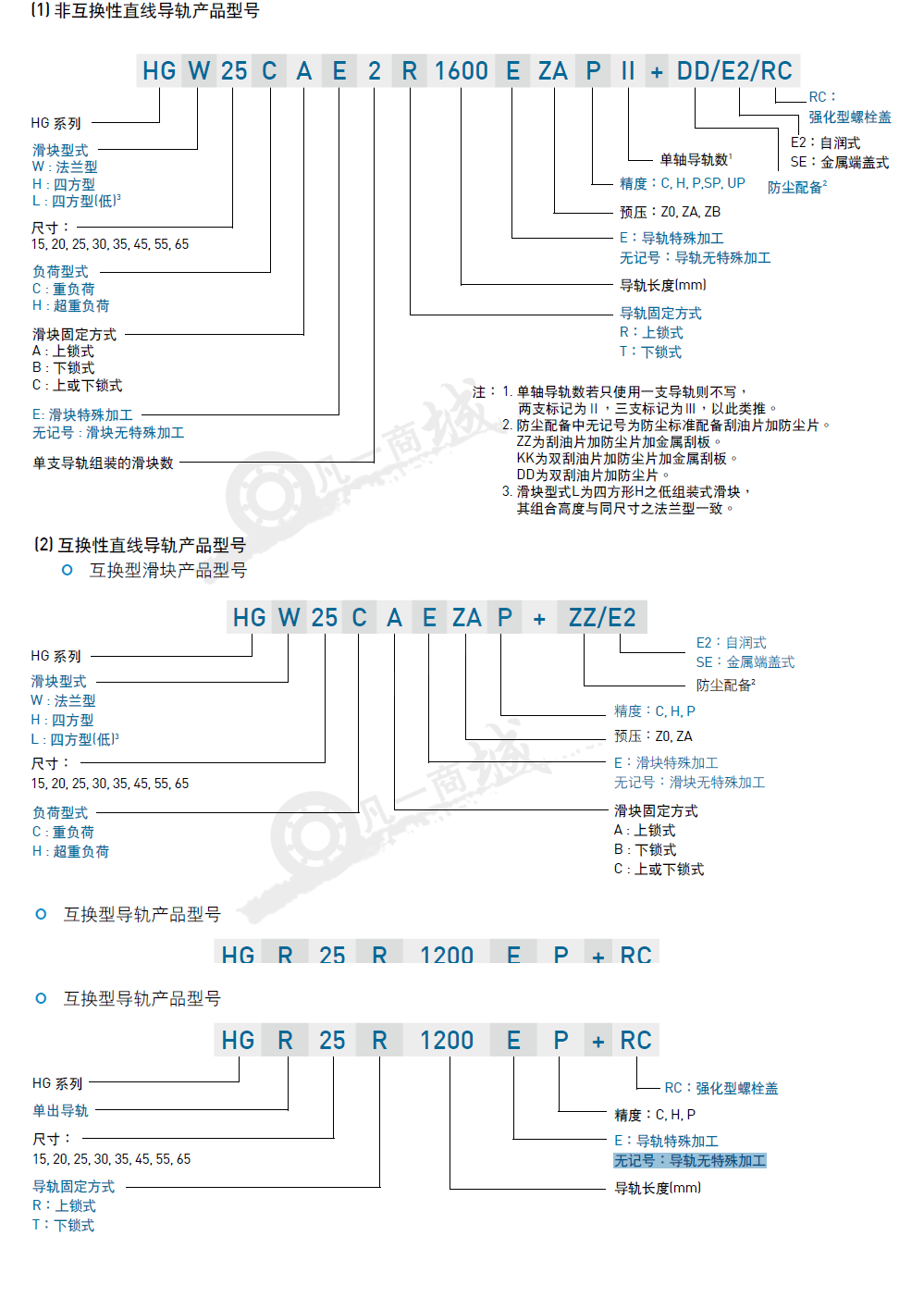

HGW系列分為非互換性及互換性型兩種直線導軌，兩者規格尺寸相同，主要差異點在于互換性型之滑塊、導軌可單出互換使用，較便利，但其組合精度無法達到非互換性型之超高精度，不過由于HIWIN在制造上有良好的尺寸控制及嚴格的質量要求，互換性型之組合精度目前已達到一定的水平，對不需配對安裝直線導軌的客戶而言，是一項很好的選擇。

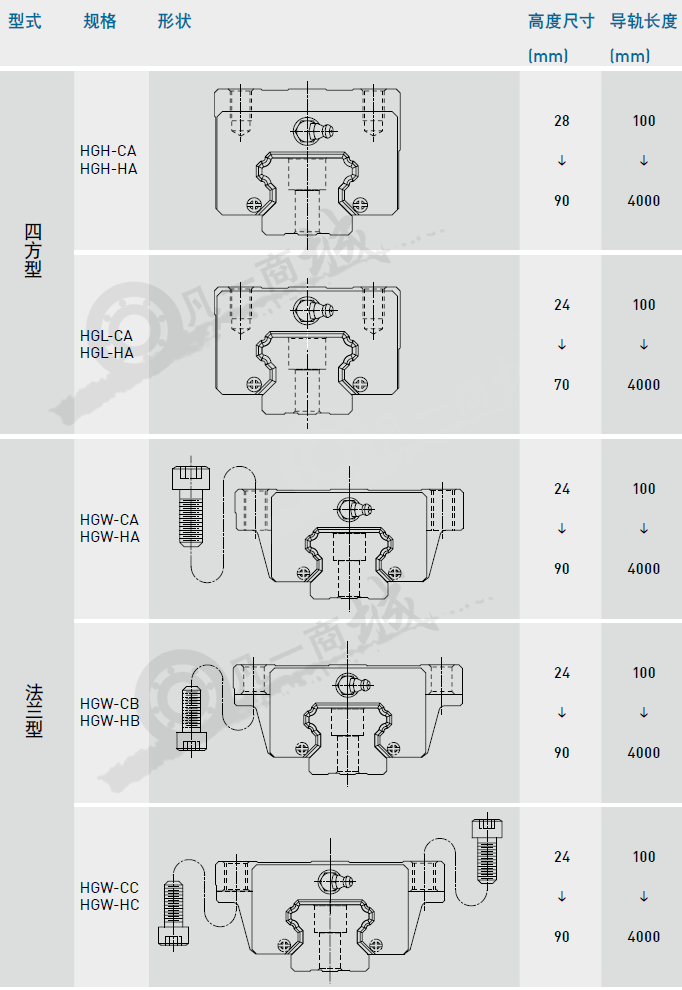

HGW滑塊型式：

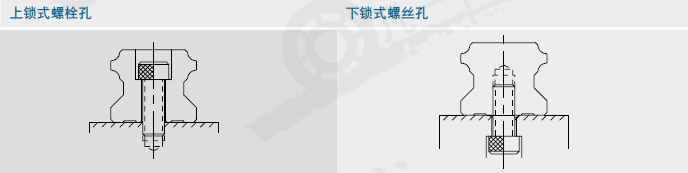

導軌安裝孔型式：

上鎖式為R孔或U孔（左），下鎖式為T孔（右）。

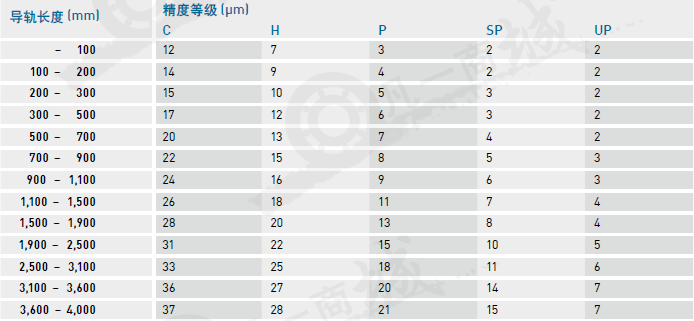

精度等級：

HGW系列直線導軌的精度，分為普通C、高H、精密P、超精密SP、超高精密級UP共五級，客戶可依設備精度需求選用精度。

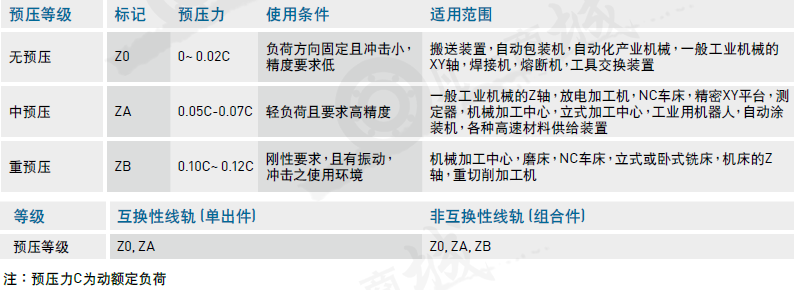

預壓等級：

提供三種標準預壓，可依據用途選擇適當預壓力。

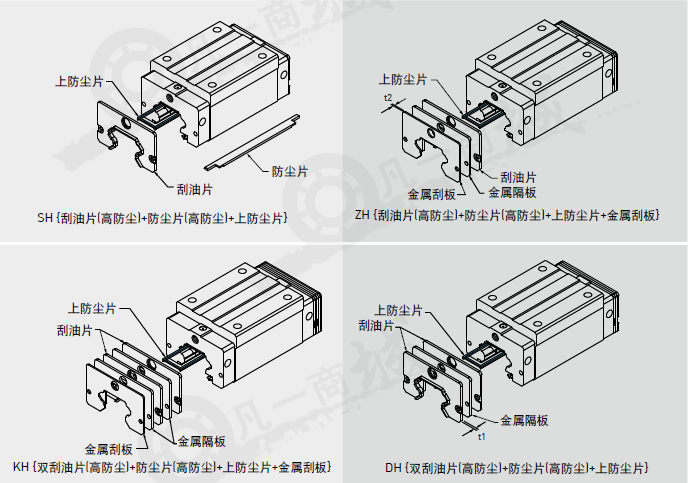

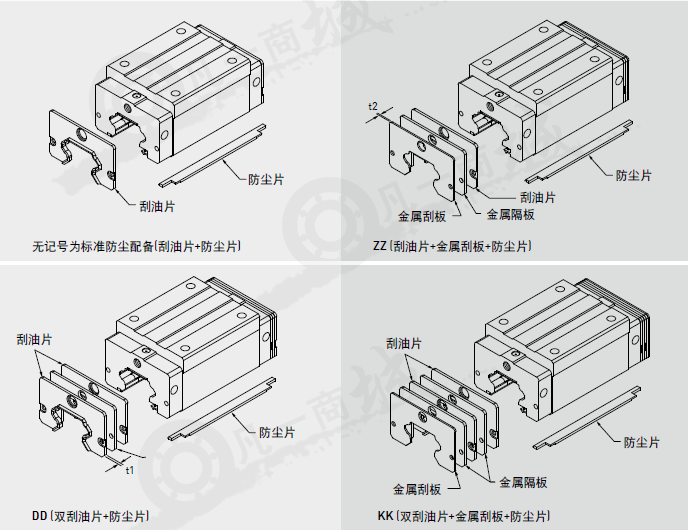

HGW滑塊之防塵配備：

注：HG20/HG25/HG65無金屬隔板構型

注： 1.目前高防塵配件可選用之規格有HG20(C/H)、25(C/H)、30(C/H)、35(C/H)及45C。阻力值約比一般件增加0.6~1.2 kgf。

注 : 1. 目前高防塵配件可選用之規格有HG15C、HG20(C/H)、HG25(C/H)、HG30(C/H)、HG35(C/H)、HG45(C/H)。 阻力值約比一般件增加1.5 ~ 4.0 kgf

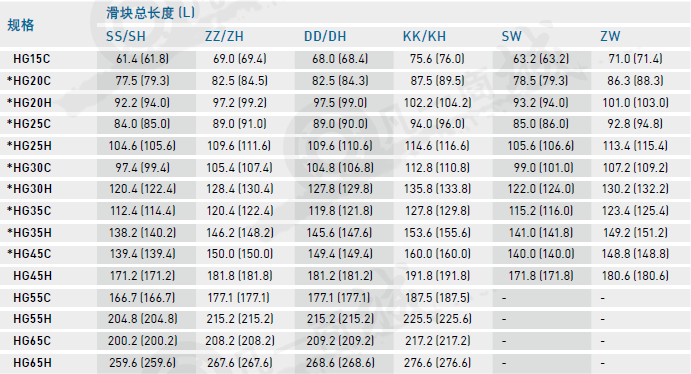

加防塵配備的滑塊總長度：

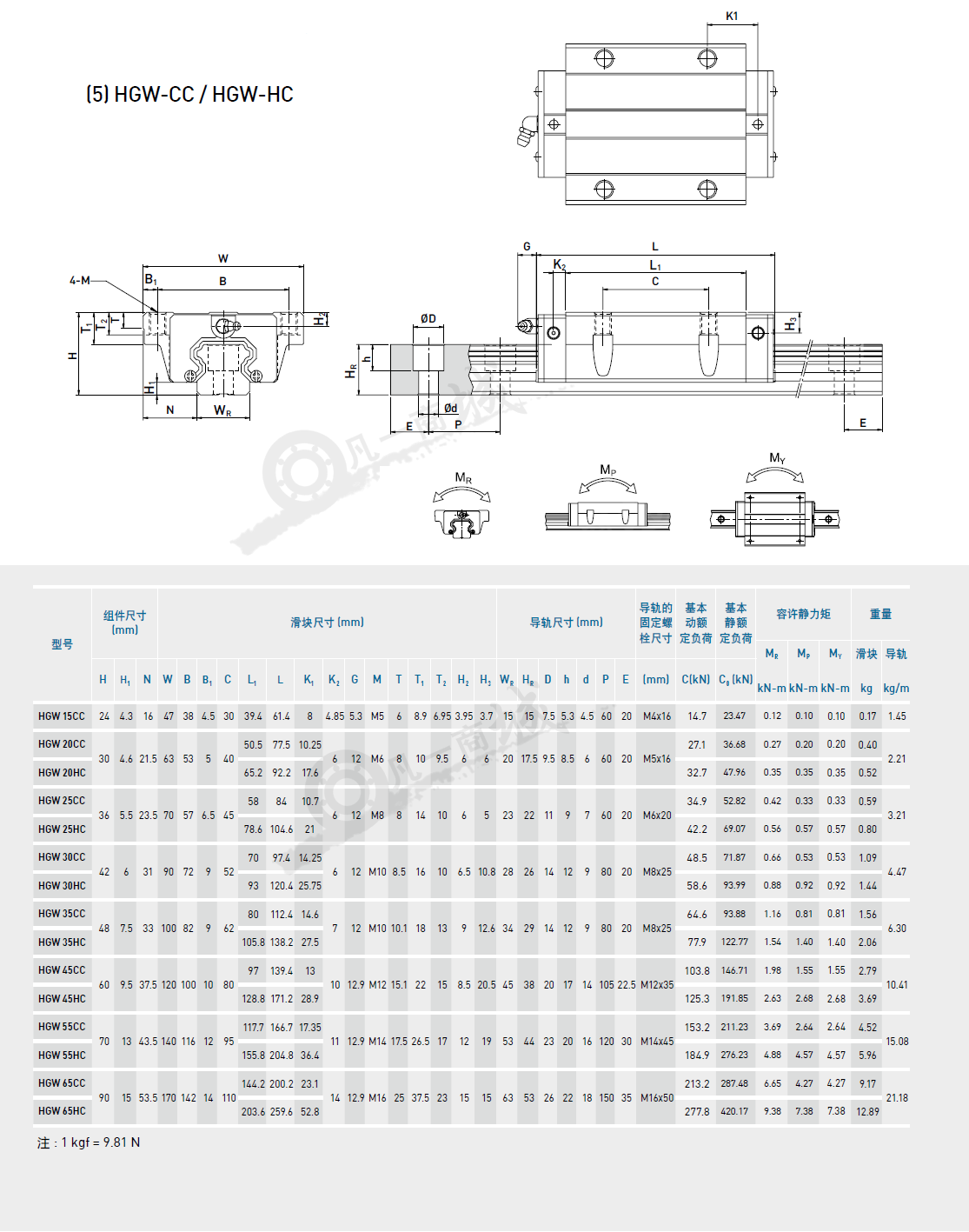

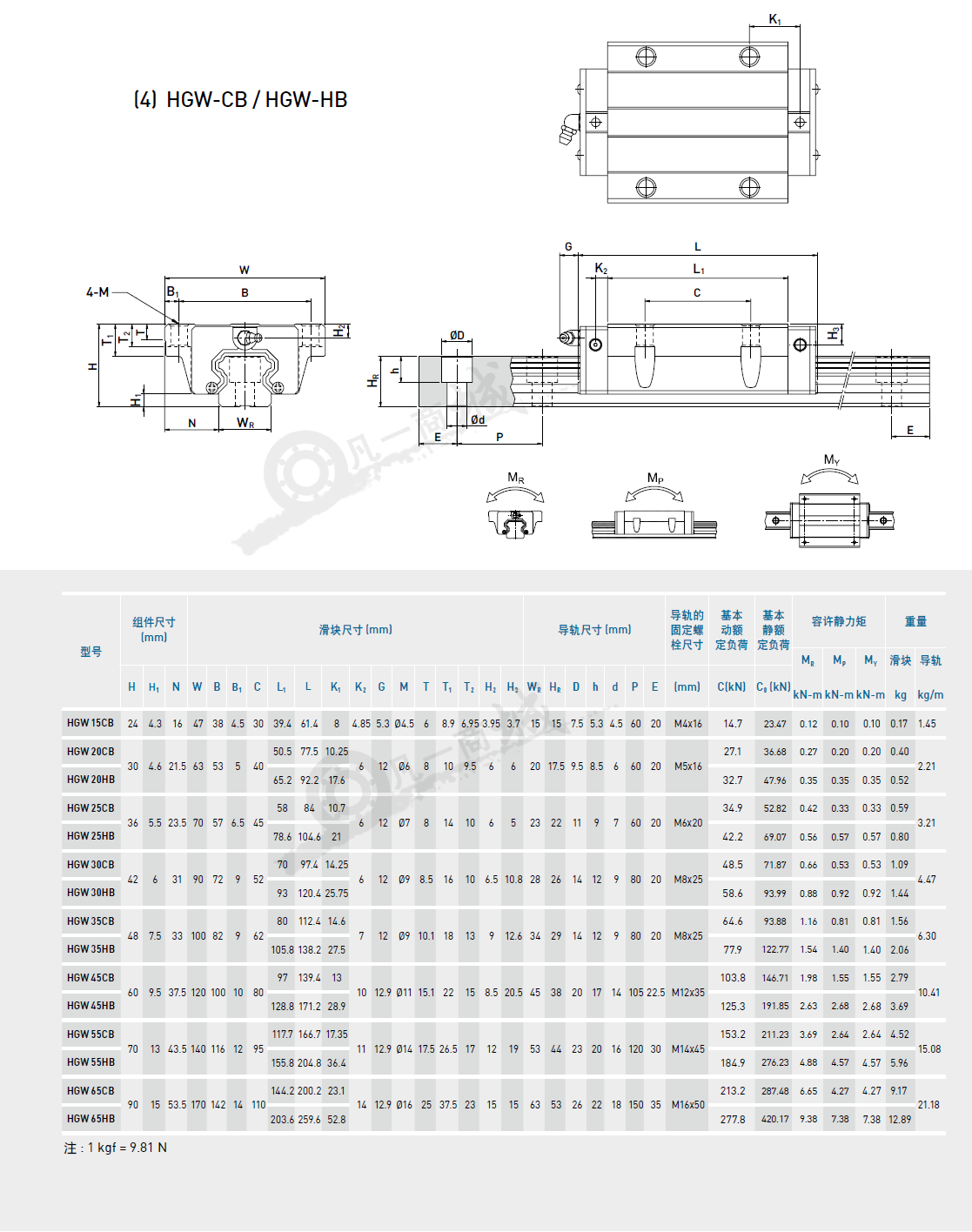

型號尺寸表：

注：鼠標右鍵點擊圖片，選（在新標簽頁中打開圖片）來查看大圖。
