上銀EG系列-低組裝型直線導軌

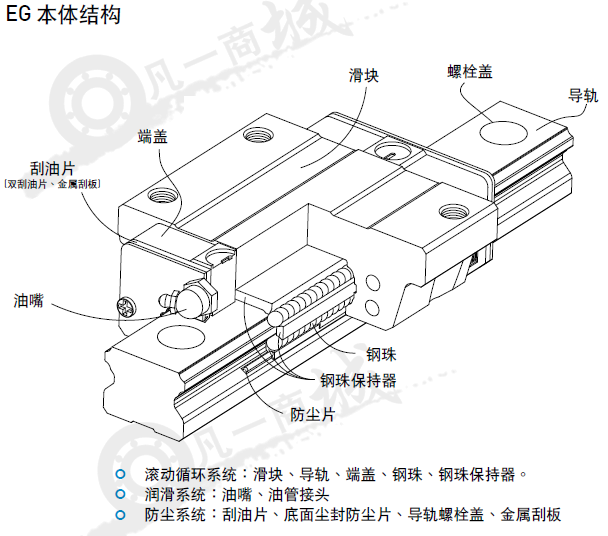

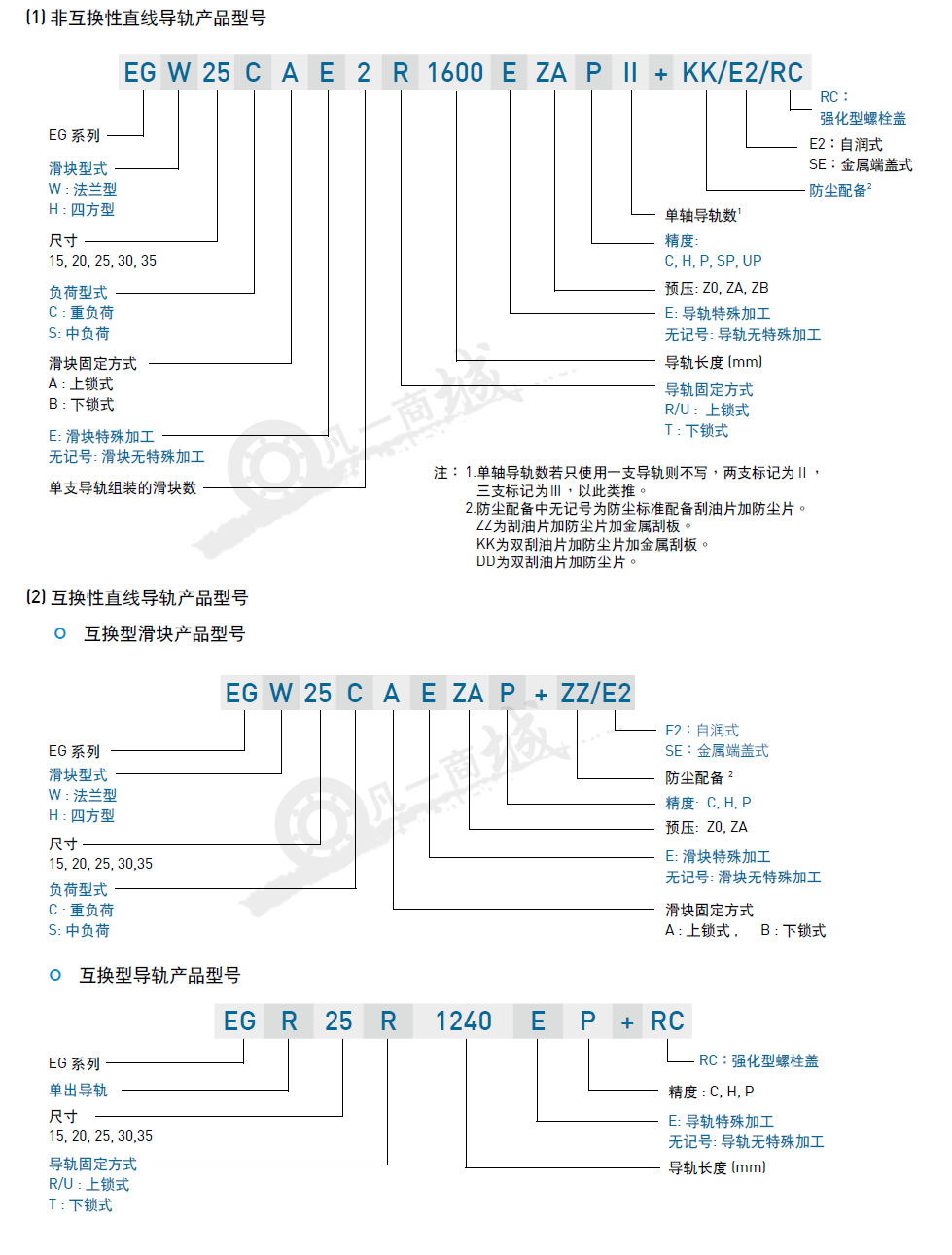

EG系列使用四列鋼珠承受負荷設計，使其具備高剛性、高負荷的特性，同時具備四方向等負載特色、及自動調心的功能，可吸收安裝面的裝配誤差，得到高精EG系列分為非互換性及互換性型兩種直線導軌，兩者規格尺寸相同，主要差異點在于互換性型之滑塊、滑軌可單獨互換使用，較便利，但其組合精度無法達到非互換性型之超精密級以上的精度，不過由于HIWIN互換性型之組合精度目前已達到一定的水平，對不需配對安裝直線導軌的客戶而言，是一項便利的選擇。

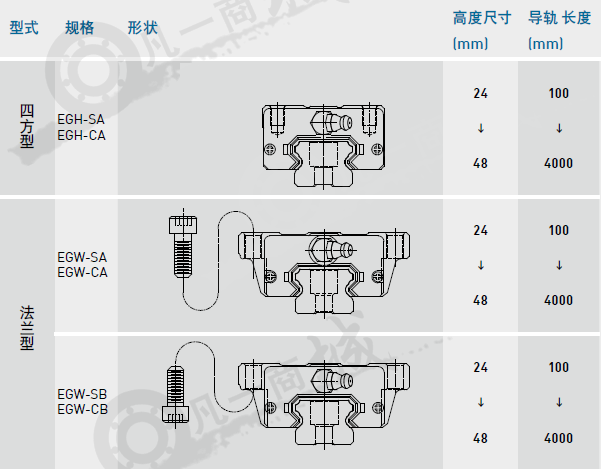

EG15~35系列滑塊形式

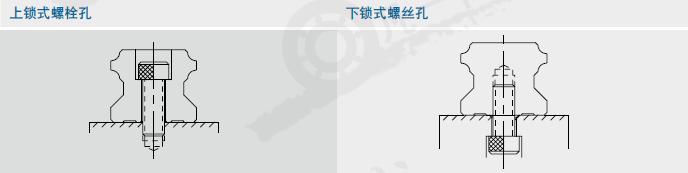

導軌安裝孔型式：

上鎖式為R孔或U孔（左），下鎖式為T孔（右）。

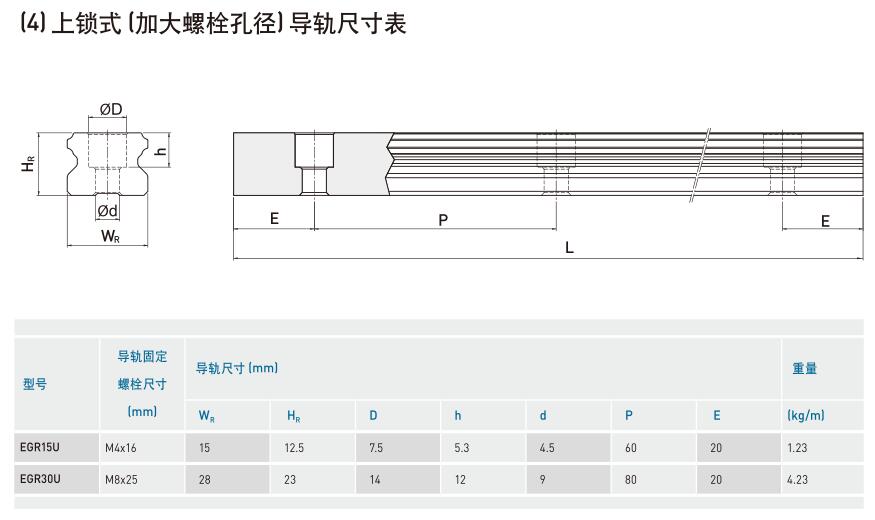

加大螺栓孔U孔，只有15和30規格有

精度等級：

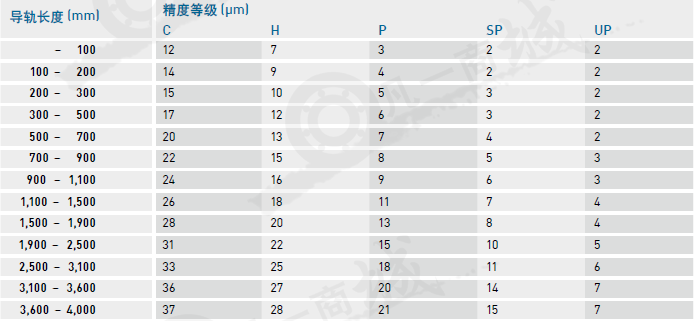

EG系列直線導軌的精度，分為普通C、高H、精密P、超精密SP、超高精密級UP共五級，客戶可依設備精度需求選用精度。

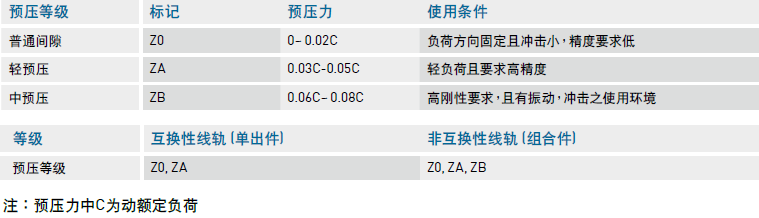

EG系列預壓等級：

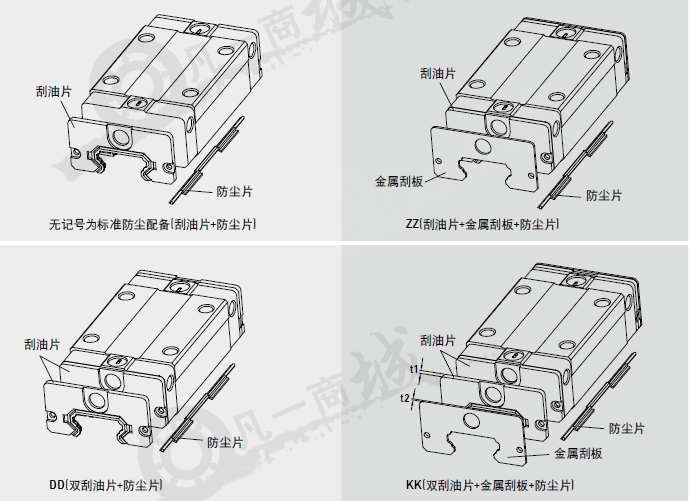

EG系列滑塊之防塵配備：

若有下列防塵配備需求時，請于產品型號后面加注代碼。

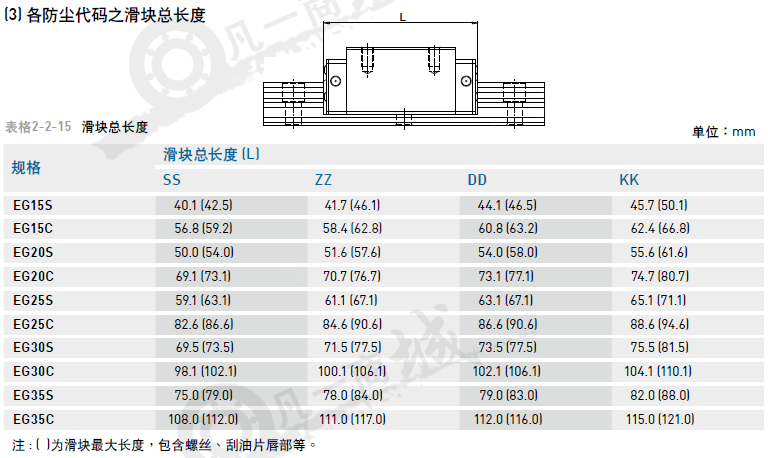

加各防塵代碼之滑塊總長度：

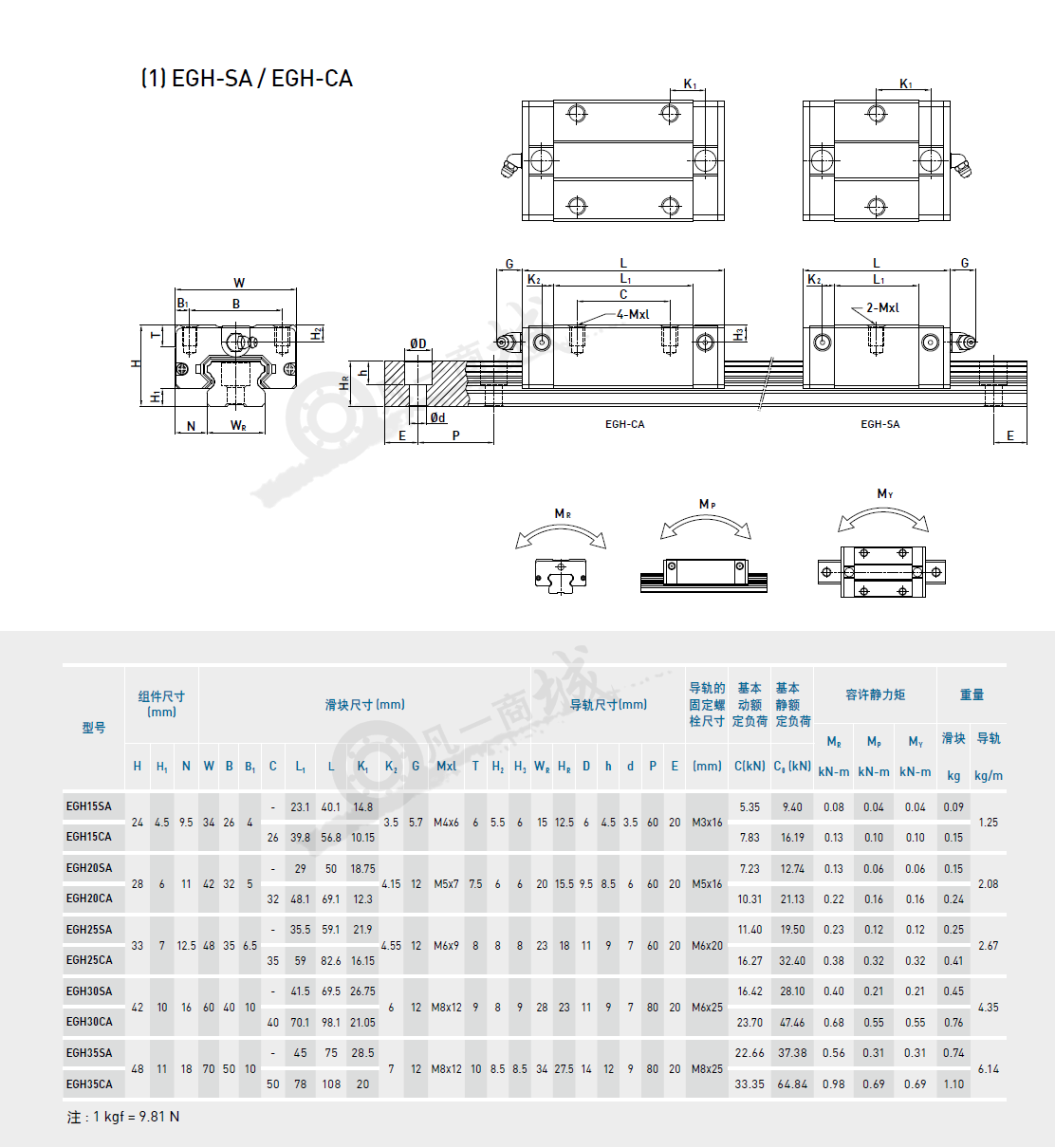

EGH系列型號尺寸表：

注：鼠標右鍵點擊圖片，選（在新標簽頁中打開圖片）來查看大圖。
