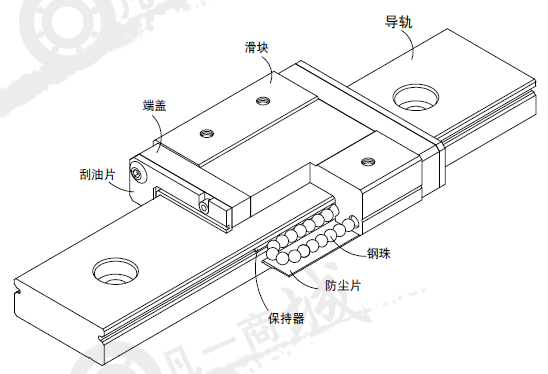

MGW系列本體結構

●滾動循環系統：滑塊、導軌、端蓋、鋼珠、保持器

●潤滑系統：MGＷ15端蓋附有油嘴，提供客戶注油，而MGW7、9 、12 則于端蓋側預留注油孔，可將油或油脂打入滑塊內部以潤滑。

●防塵系統：刮油片、防塵片(9,12,15規格選配)、螺栓蓋(12,15規格)。

MGW系列小型寬幅直線導軌之特點：

1. 加寬導軌之設計大幅提升力矩負荷能力，可單軸使用。

2. 哥德型四點接觸設計，可承受各種方向之負荷并具有高剛性之特點。

3. 滑塊裝有微小型保持鋼絲，取下滑塊鋼珠也不會脫落。

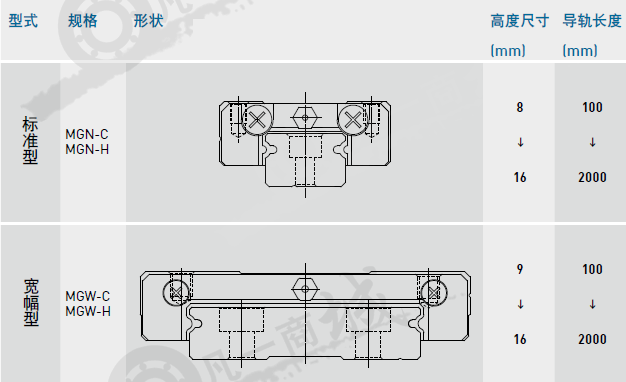

MG系列滑塊型式：

MG系列精度等級：

MG系列小型導軌的精度，分為普通C、高H、精密級P共三級，客戶可依設備精度需求選用適合精度。

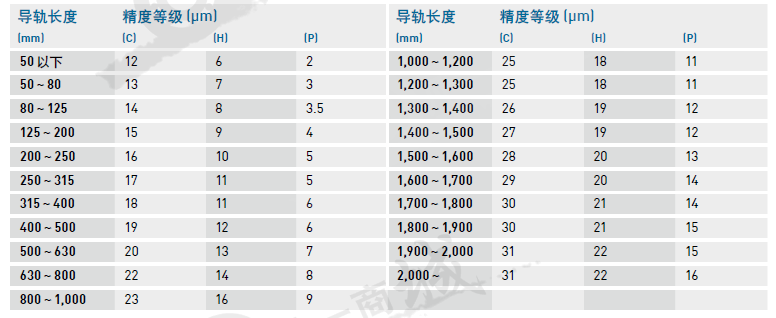

●行走平行精度

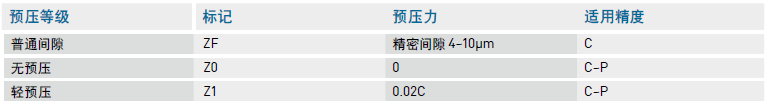

MG系列預壓力等級：

MG系列提供普通間隙、無預壓、輕預壓三種預壓力。

注：預壓力中C為動額定負荷。

MG系列之防塵配備：

標準防塵配備滑塊兩端裝有刮油片，以阻隔粉塵或雜質進入滑塊內部，而影響直線導軌壽命及精度。防塵片是裝在滑塊底部，以防止粉塵或雜質從滑塊底部間隙進入滑塊內部，客戶若欲選用防塵片，可于型號后面加 +U 代碼。

規格5、7滑塊至底部承靠面間隙很小，并不提供加裝防塵片，然規格9、12與15有提供防塵片選用?？蛻粼谶x用防塵片時，需注意滑塊間隙變小，當有側邊承靠面使用時，側邊承靠面之高度，不可大于間隙值，以避免滑塊在運行時干涉到側邊承靠面。

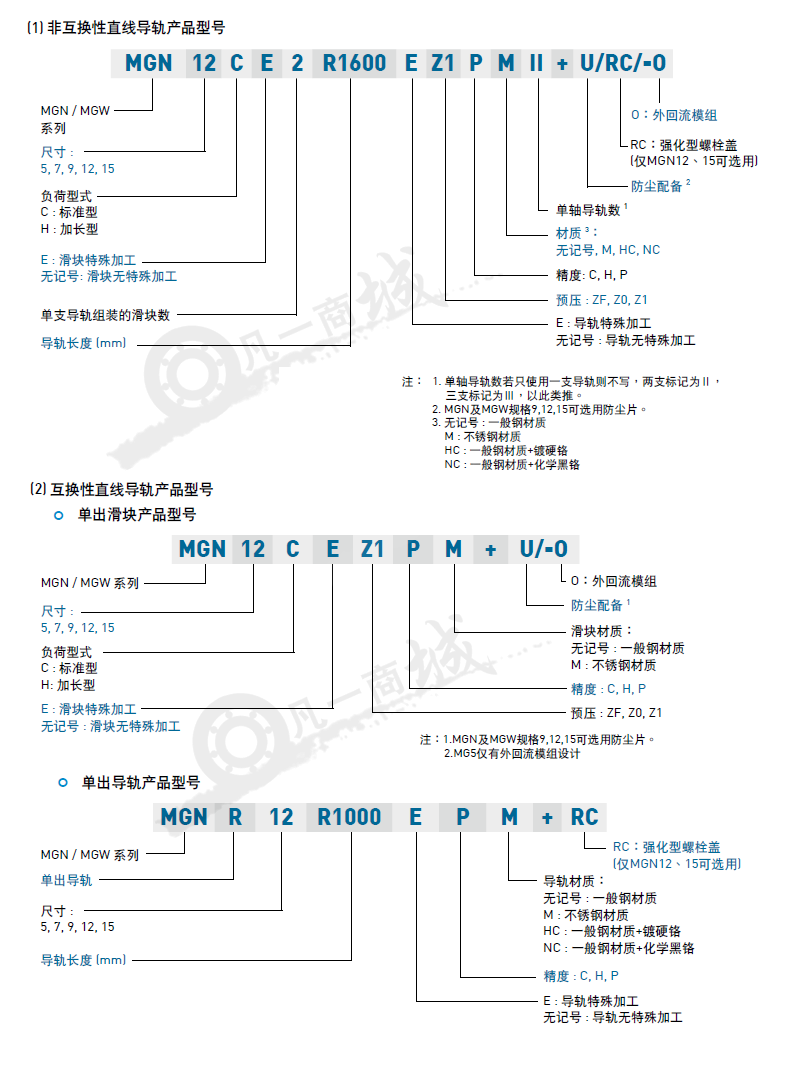

若有防塵配備需求時，請于產品型號后面加注代碼。

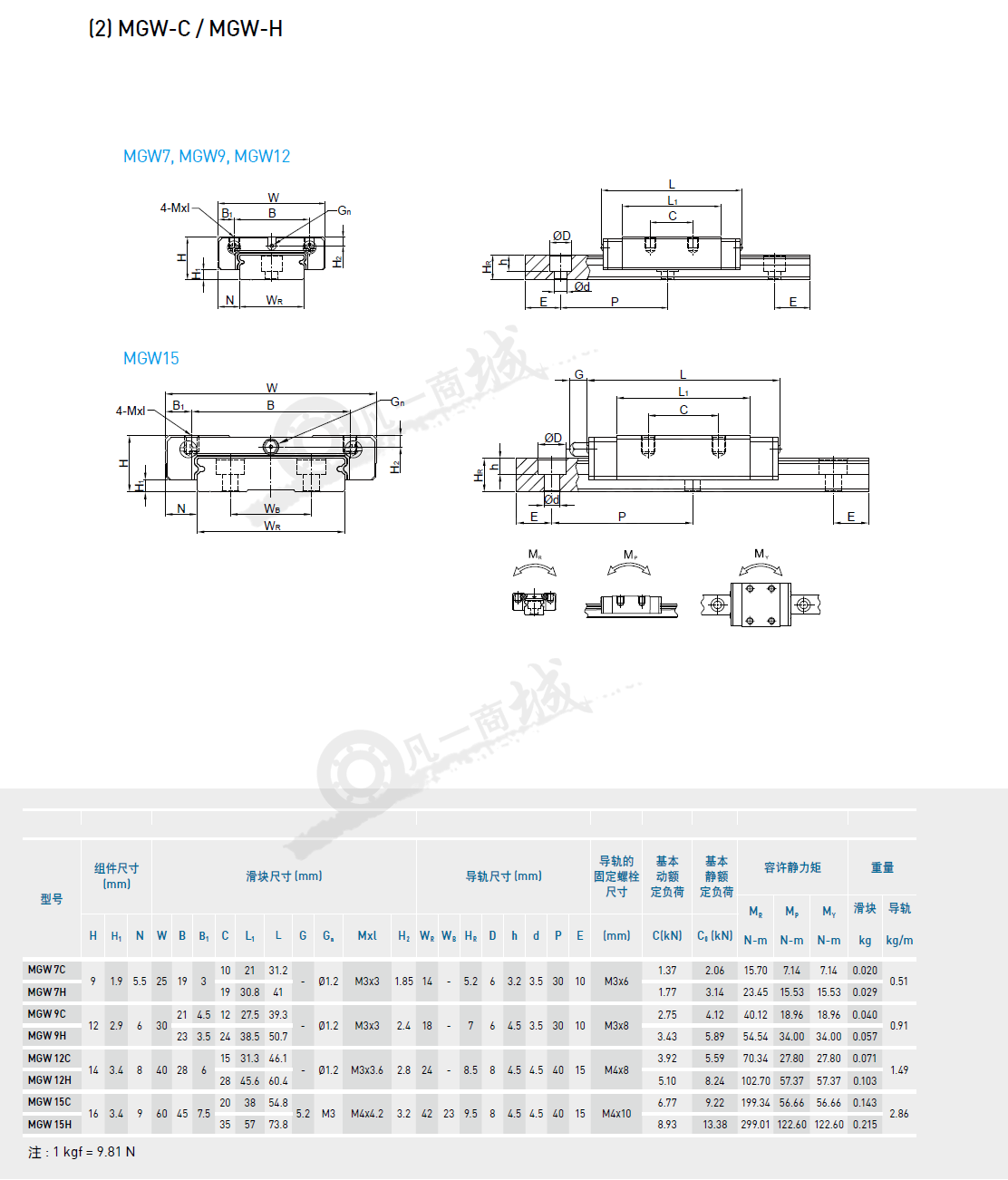

MGW系列型號尺寸表：

注：鼠標右鍵點擊圖片，選（在新標簽頁中打開圖片）來查看大圖。

MGW系列-hiwin上銀微型寬幅直線導軌MGW7~15（C-H）產品資料由凡一商城tzjd.com.cn整理
