QE系列-靜音式低組裝型滾珠直線導軌

HIWIN QE系列靜音式低組裝型滾珠直線導軌，乃基于四列式單圓弧牙型接觸設計，降低組合高度與縮短滑塊長度，非常適合高速自動化產業機械及空間要求的小型設備使用。

采用SynchMotionTM技術的QE系列直線導軌搭載具儲油功能的專利同步聯結器，可有效降低運轉時噪音、提升運轉平順性、壽命與潤滑效率。具有更廣泛的產業應用性，更適用于高速、寧靜與低發塵需求的高科技產業。

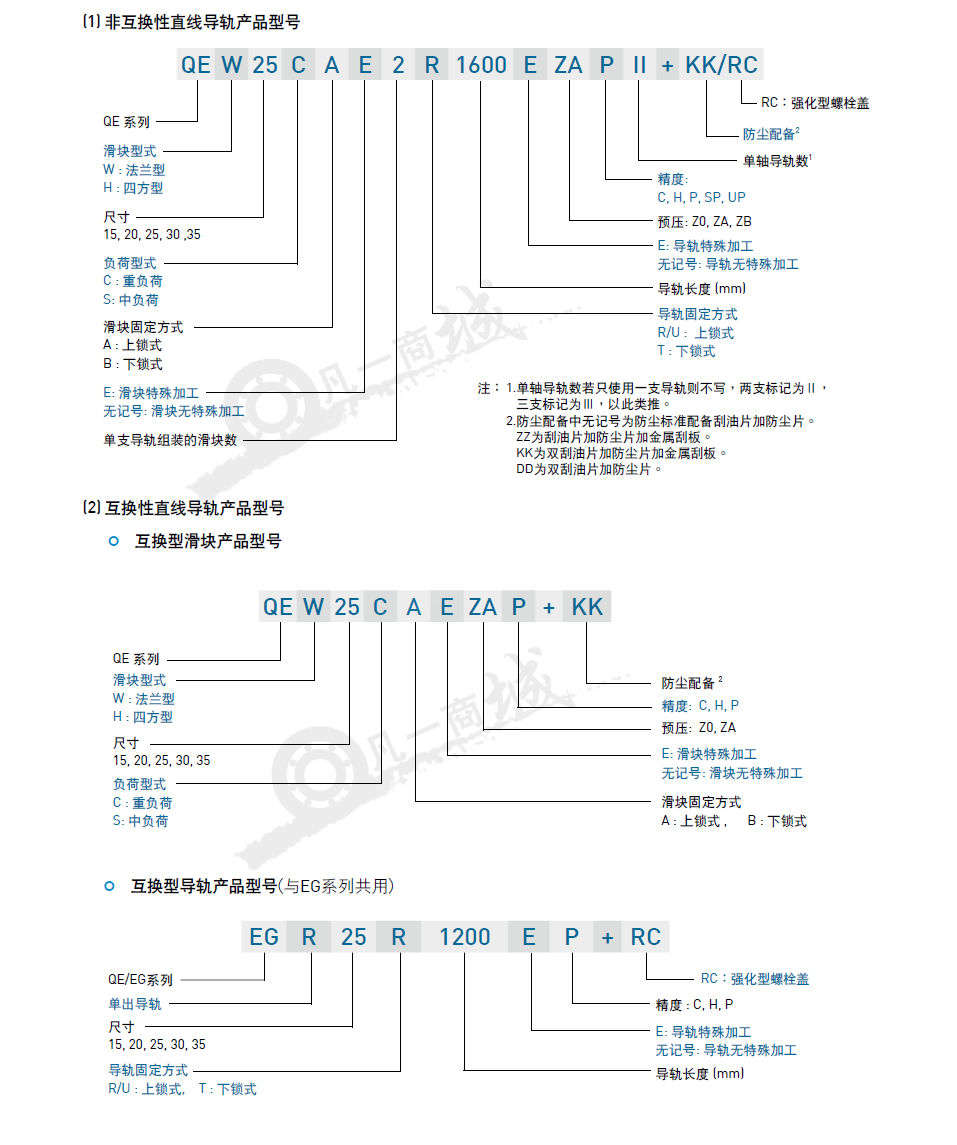

QE系列產品規格說明

QE系列分為非互換性及互換性兩種直線導軌，兩者規格尺寸相同，主要差異點在于互換性型之滑塊、導軌可單出互換使用，較便利，但其組合精度無法達到非互換型所擁有的超高精度等級。

QE 系列與EG 系列導軌共享，客戶無需為了選用靜音式產品而重新設計安裝尺寸，如此更加提升了QE系列的應用性與可互換性。

QE系列滑塊型式：

QE系列導軌安裝孔型式：

上鎖式為R孔（左），下鎖式為T孔（右）。

QE系列精度等級：

分為普通C、高H、精密P、超精密SP、超高精密級UP共五級，客戶可依設備精度需求選用精度。

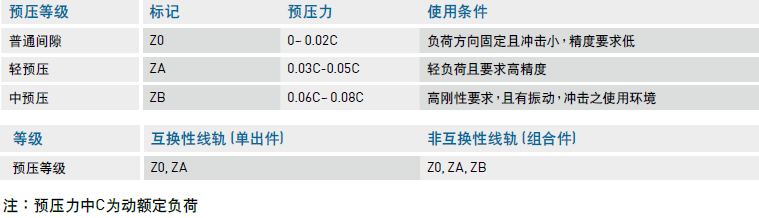

預壓力：

QE 系列直線導軌提供三種標準預壓，可依據用途選擇適當預壓力。

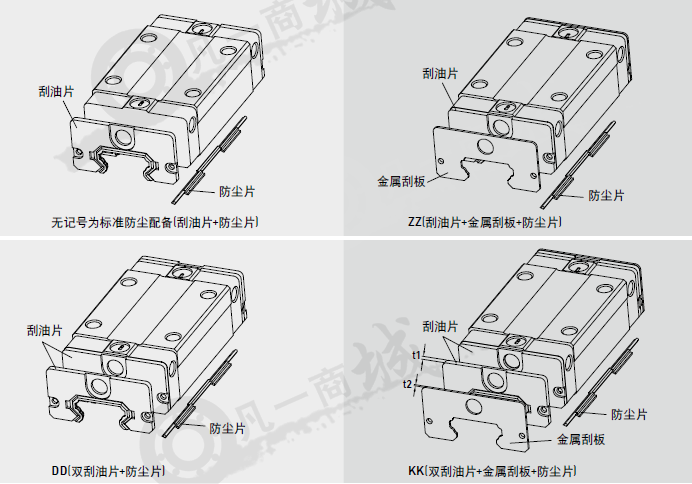

QE系列滑塊之標準防塵配備代碼：

若有下列防塵配備需求時，請于產品型號后面加注代碼。

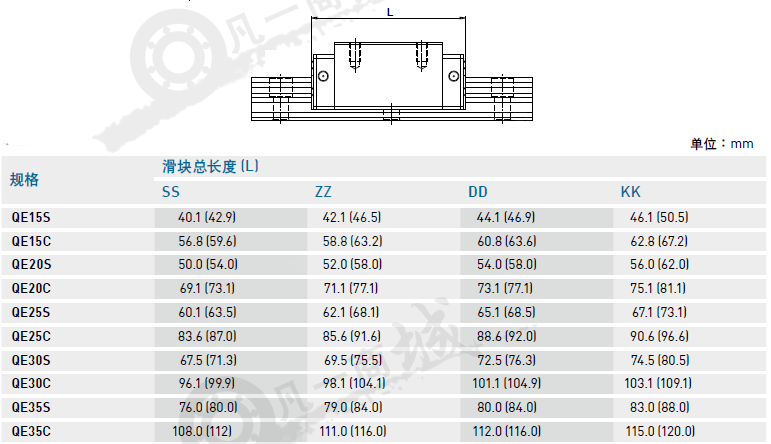

防塵代碼之滑塊總長度：

注 : ( )為滑塊最大長度，包含螺絲、刮油片唇部等。

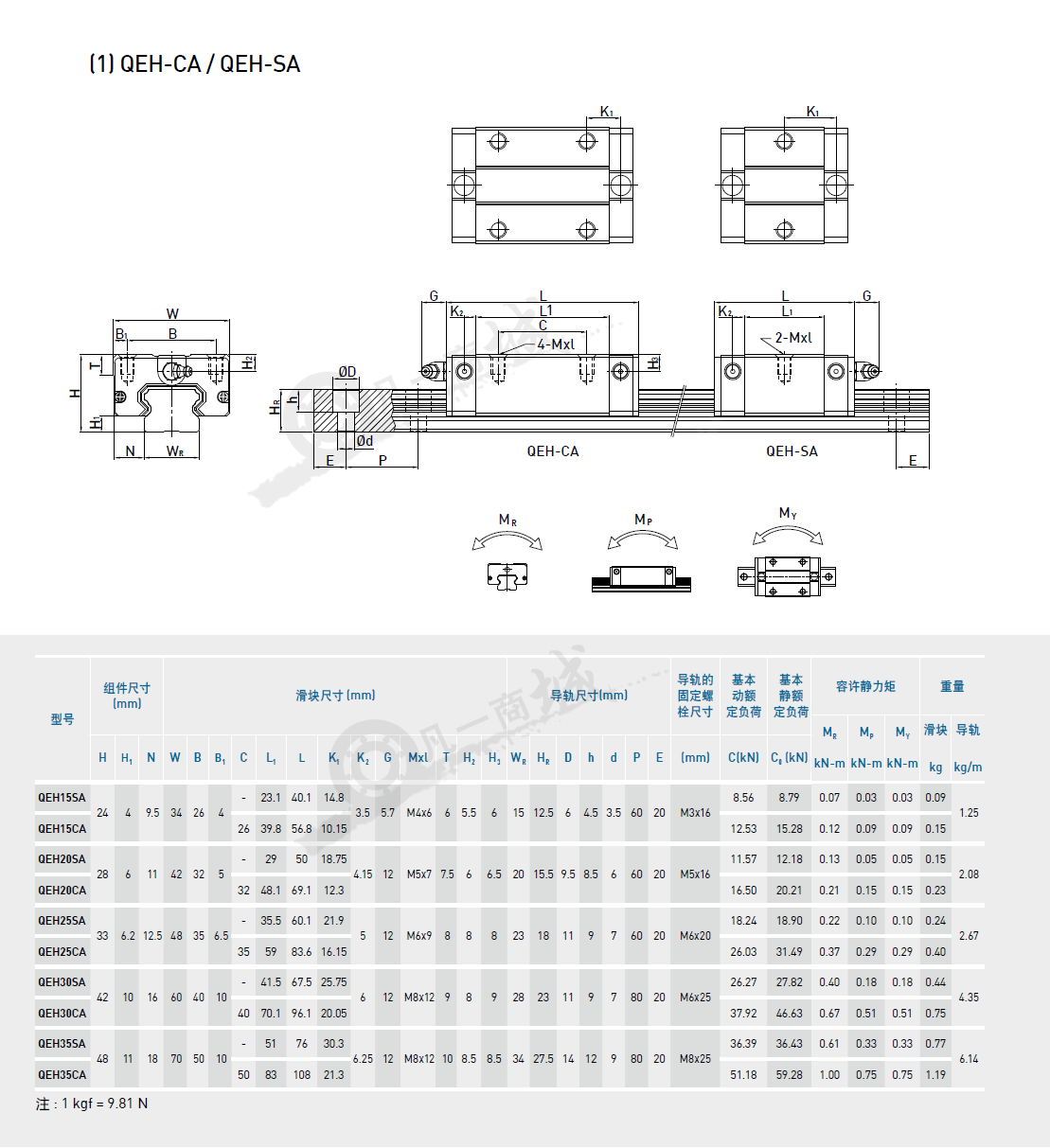

QEH系列型號規格尺寸表：

注：鼠標右鍵點擊圖片，選（在新標簽頁中打開圖片）來查看大圖。
