QW 系列-靜音式寬幅型滾珠直線導軌

QW靜音式寬幅直線導軌，由于增加了線軌寬度以及降低組合高度，可于有限的安裝空間內實現超高扭轉阻抗能力，因此可采用單軸的方式使用。另外，搭載具儲油功能的SynchMotionTM技術同步聯結器，可有效降低運轉噪音、提升運轉平順性、壽命與潤滑效率，因此具有更廣泛的產業應用性，可適用于高速、寧靜與低發塵需求的高科技產業。

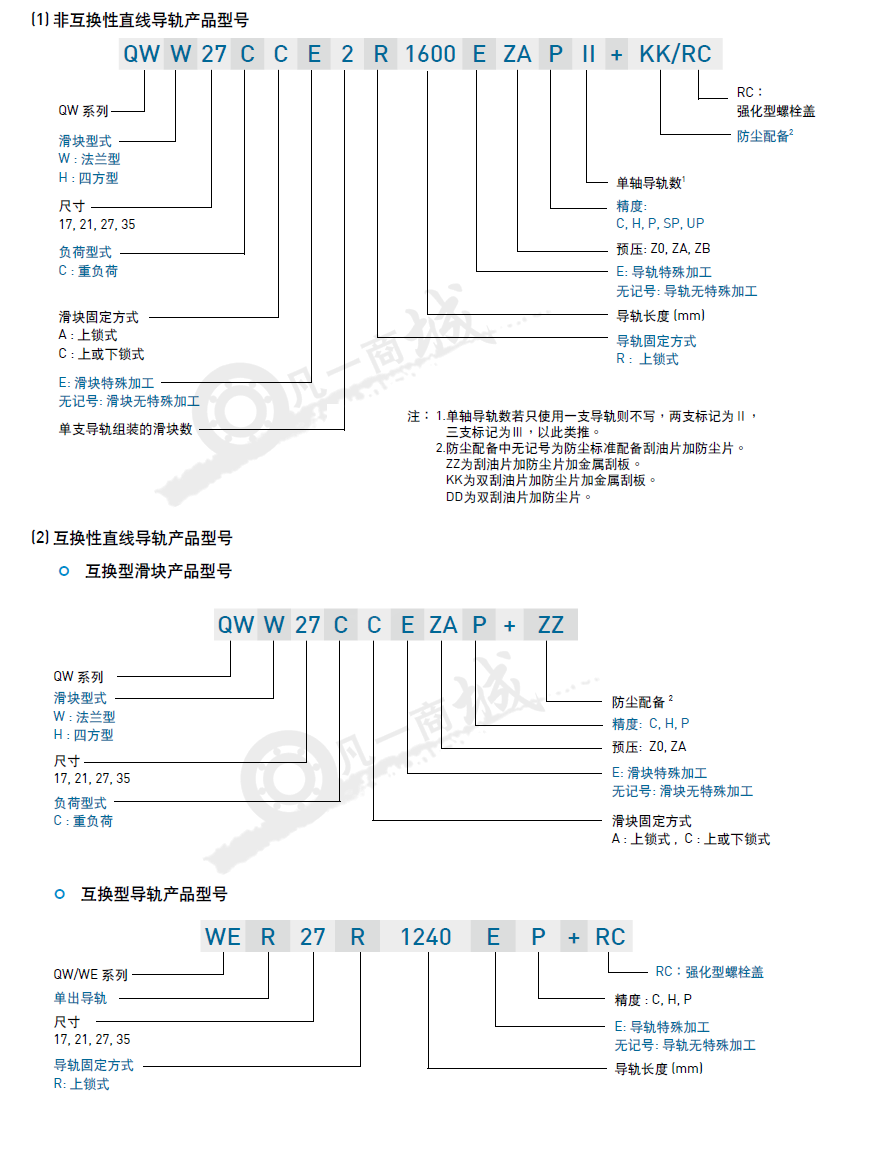

QW系列分為非互換性及互換性型兩種直線導軌，兩者規格尺寸相同，主要差異點在于互換性型之滑塊、導軌可單獨互換使用，較便利，但其組合精度無法達到非互換性型之超精密級以上的精度，不過由于HIWIN互換性型之組合精度目前已達到一定的水平，對不需配對安裝直線導軌的客戶而言，是一項便利的選擇。直線導軌的產品規格型號主要標明直線導軌尺寸、型式、精度等級、預壓等規格要求，以利訂貨時雙方對產品的確認。

QW系列與WE系列導軌共享，客戶無需為了選用靜音式產品而重新設計安裝尺寸，如此更加提升了QW系列的應用性與可互換性。

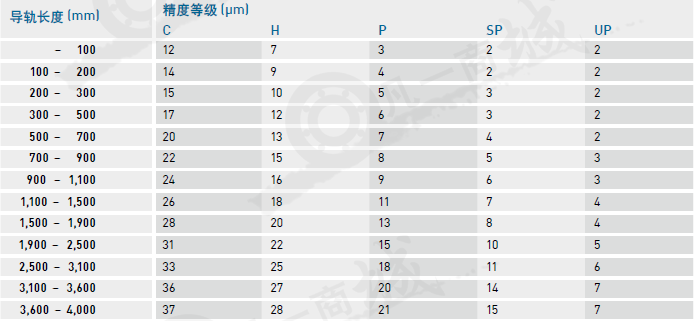

QW系列精度等級：

分為普通C、高H、精密P、超精密SP、超高精密級UP共五級，客戶可依設備精度需求選用精度。

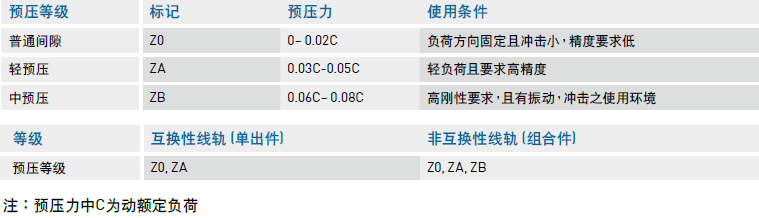

預壓力：

QE 系列直線導軌提供三種標準預壓，可依據用途選擇適當預壓力。

QW系列滑塊之標準防塵配備代碼：

若有下列防塵配備需求時，請于產品型號后面加注代碼。

防塵代碼之滑塊總長度：

注 : ( )為滑塊最大長度，包含螺絲、刮油片唇部等。

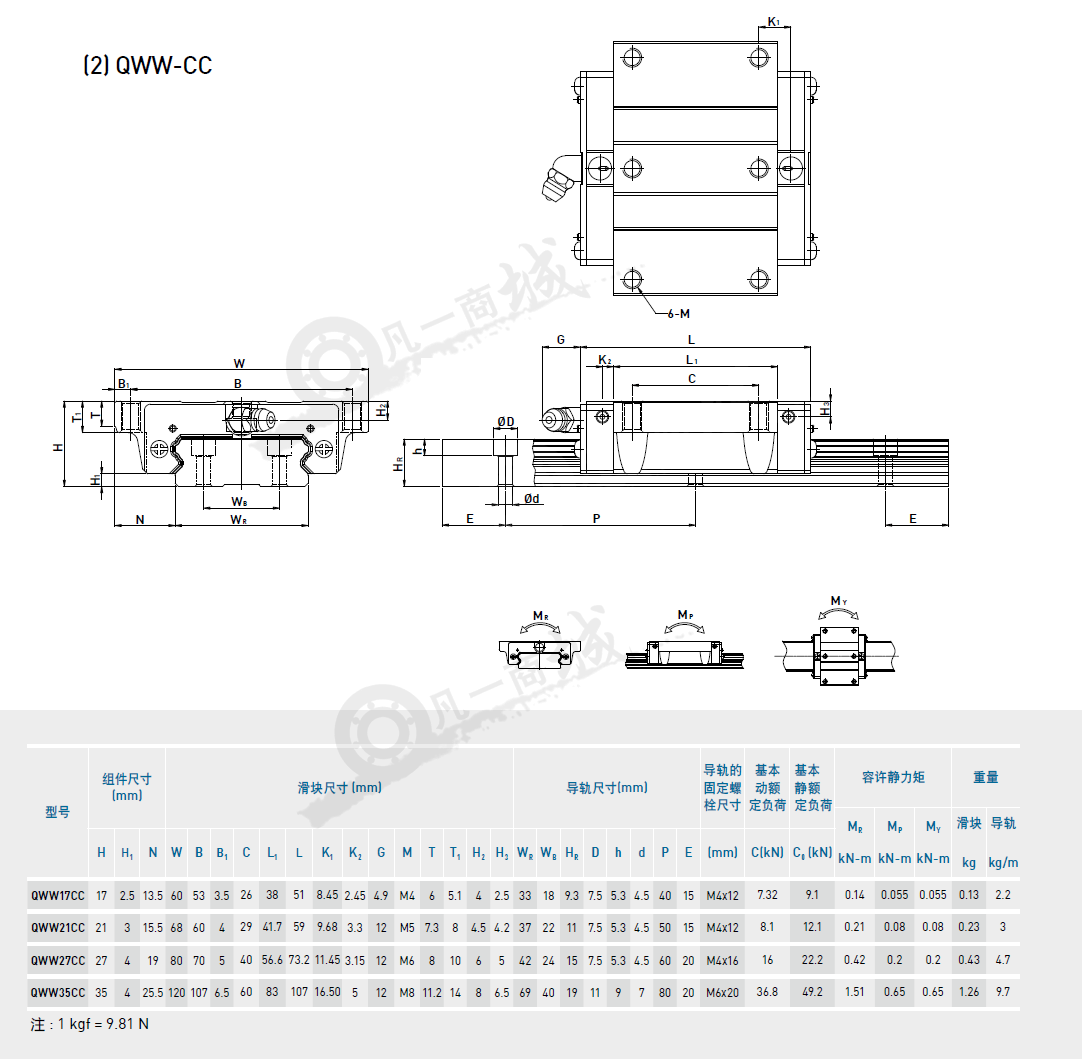

QWW系列型號規格尺寸表：

注：鼠標右鍵點擊圖片，選（在新標簽頁中打開圖片）來查看大圖。
