CG系列-抗扭矩型直線導軌

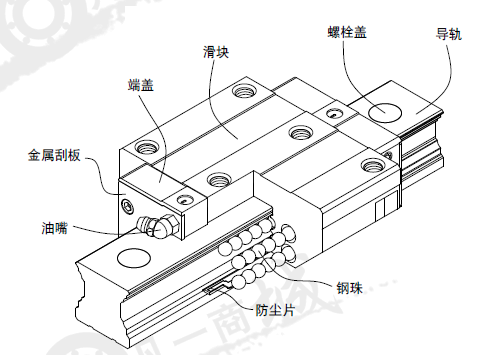

●滾動循環系統：滑塊、導軌、端蓋、鋼珠

●潤滑系統：油嘴、油管接頭

●防塵系統：刮油片、防塵片、導軌螺栓蓋、金屬刮板

上銀CG系列為四列式圓弧牙型接觸直線導軌，具備高剛性、高負荷、高扭轉阻抗的特性，同時具備四方向等負載特色該規格可搭配最新導軌防塵配件。

(1) 高抗扭矩能力

來自圓弧溝槽的DB(45-45)組合，相較于DF 構型有更長的抗扭矩力臂(A1＞A)，并具有承受上下和左右方向負荷的能力， 適合有力矩需求的場合使用。

(2) 優化回流

一體化回流系統設計，大幅提升滑塊順暢度。

(3) 更佳的防護能力

采用金屬刮板為標準配件，提升滑塊防護力。

(4) 可搭配導軌防塵配件

軌道可選配使用特殊不銹鋼帶，取代導軌螺栓蓋(標配)，適合高防塵需求場合。

(5) 短行程潤滑

專利潤滑設計，適合短行程使用。

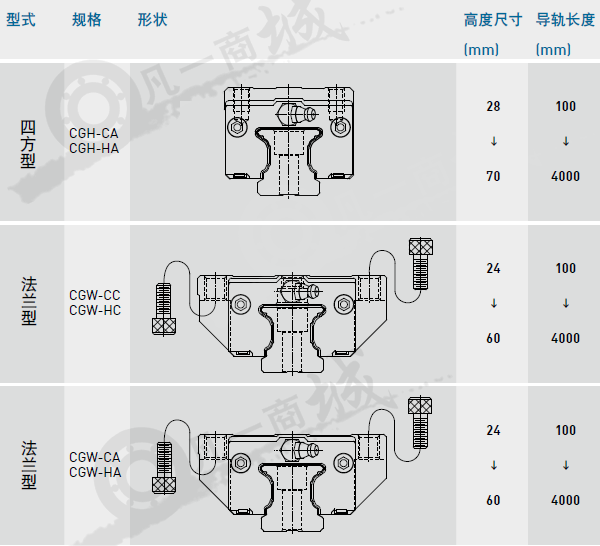

CG系列滑塊型式：

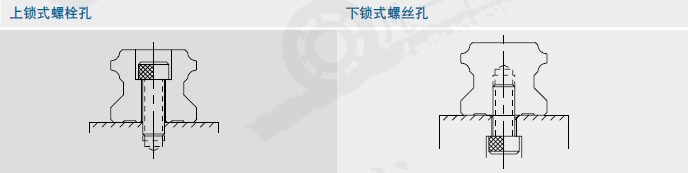

導軌安裝孔型式：

上鎖式為R孔（左），下鎖式為T孔（右）。

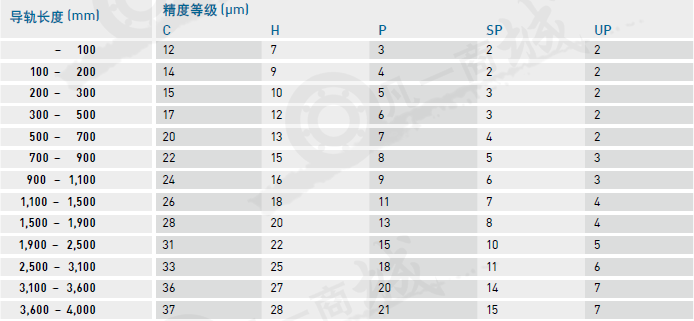

CG系列精度等級：

CG系列分為普通C、高H、精密P、超精密SP、超高精密級UP共五級，客戶可依設備精度需求選用精度。

預壓力：

注：預壓力C為動額定負荷。

CG系列滑塊之標準防塵配備代碼：

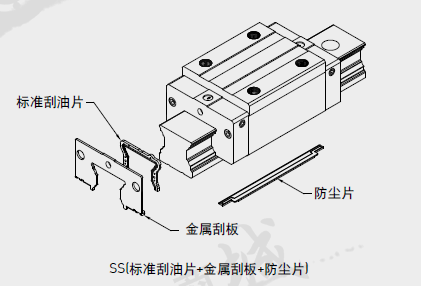

(1) 標準防塵配備代碼

一般無特別需求之作業環境下使用，若有下列防塵配件需求時，請于產品型號后面加注代碼。

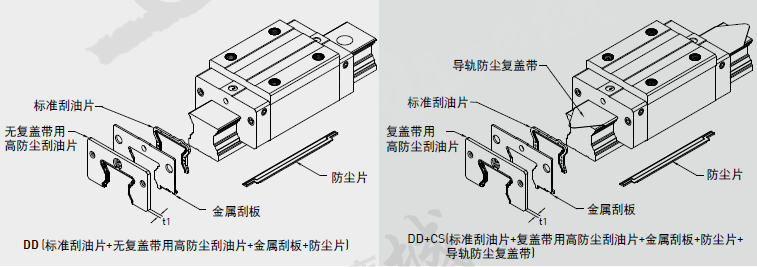

(2) 高防塵配備代碼

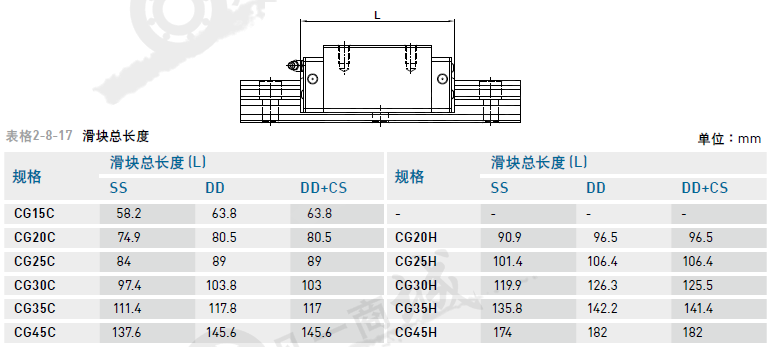

(3)防塵代碼之滑塊總長度

注 : ( )為滑塊最大長度，包含螺絲、刮油片唇部等。

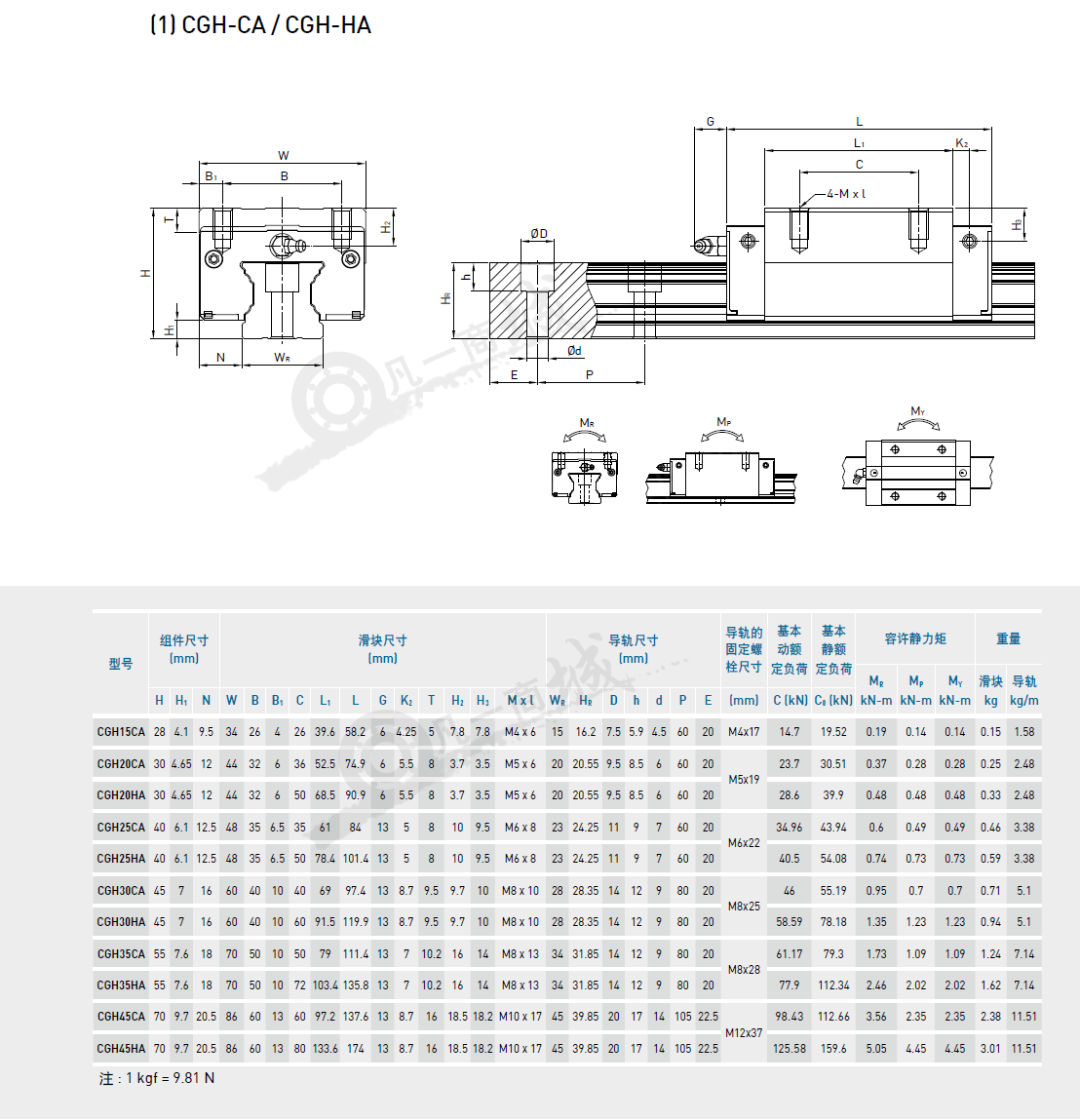

CGH系列型號規格尺寸表：

注：鼠標右鍵點擊圖片，選（在新標簽頁中打開圖片）來查看大圖。

CGH系列-hiwin上銀直線導軌CGH15~45（CA-HA）-抗扭矩型產品資料由凡一商城tzjd.com.cn整理
