CG系列-抗扭矩型直線導軌

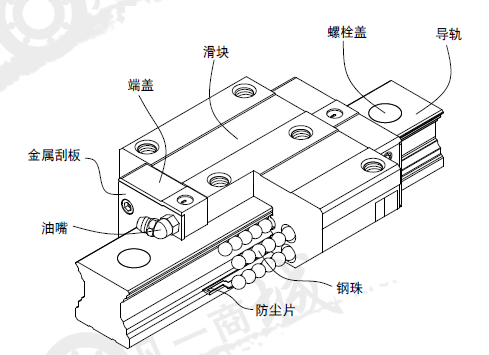

●滾動循環系統：滑塊、導軌、端蓋、鋼珠

●潤滑系統：油嘴、油管接頭

●防塵系統：刮油片、防塵片、導軌螺栓蓋、金屬刮板

上銀CG系列為四列式圓弧牙型接觸直線導軌，具備高剛性、高負荷、高扭轉阻抗的特性，同時具備四方向等負載特色該規格可搭配最新導軌防塵配件。

CG系列分為非互換性及互換性型兩種直線導軌，兩者規格尺寸相同，主要差異點在于互換性型之滑塊、導軌可單出互換使用，較便利，但其組合精度無法達到非互換性型之超高精度，不過由于HIWIN在制造上有良好的尺寸控制及嚴格的質量要求，互換性型之組合精度目前已達到一定的水平，對不需配對安裝直線導軌的客戶而言。

CG系列滑塊型式：

導軌安裝孔型式：

上鎖式為R孔（左），下鎖式為T孔（右）。

CG系列精度等級：

分為普通C、高H、精密P、超精密SP、超高精密級UP共五級，客戶可依設備精度需求選用精度。

預壓力：

注：預壓力C為動額定負荷。

CG系列滑塊之標準防塵配備代碼：

(1) 標準防塵配備代碼

一般無特別需求之作業環境下使用，若有下列防塵配件需求時，請于產品型號后面加注代碼。

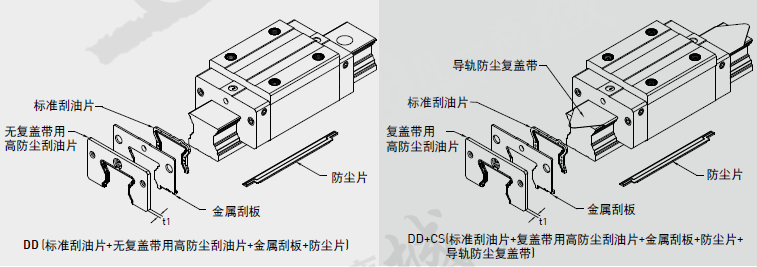

(2) 高防塵配備代碼

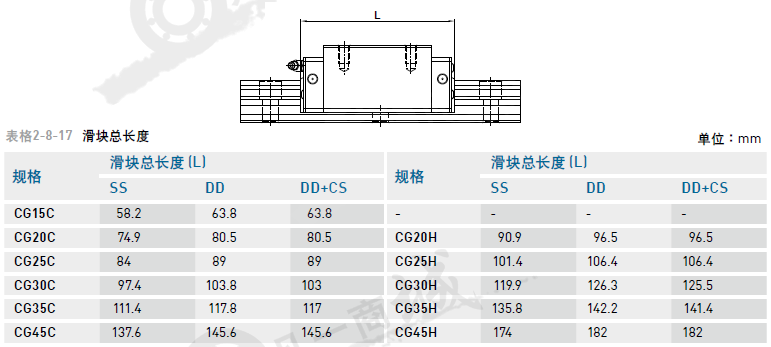

(3)防塵代碼之滑塊總長度

注 : ( )為滑塊最大長度，包含螺絲、刮油片唇部等。

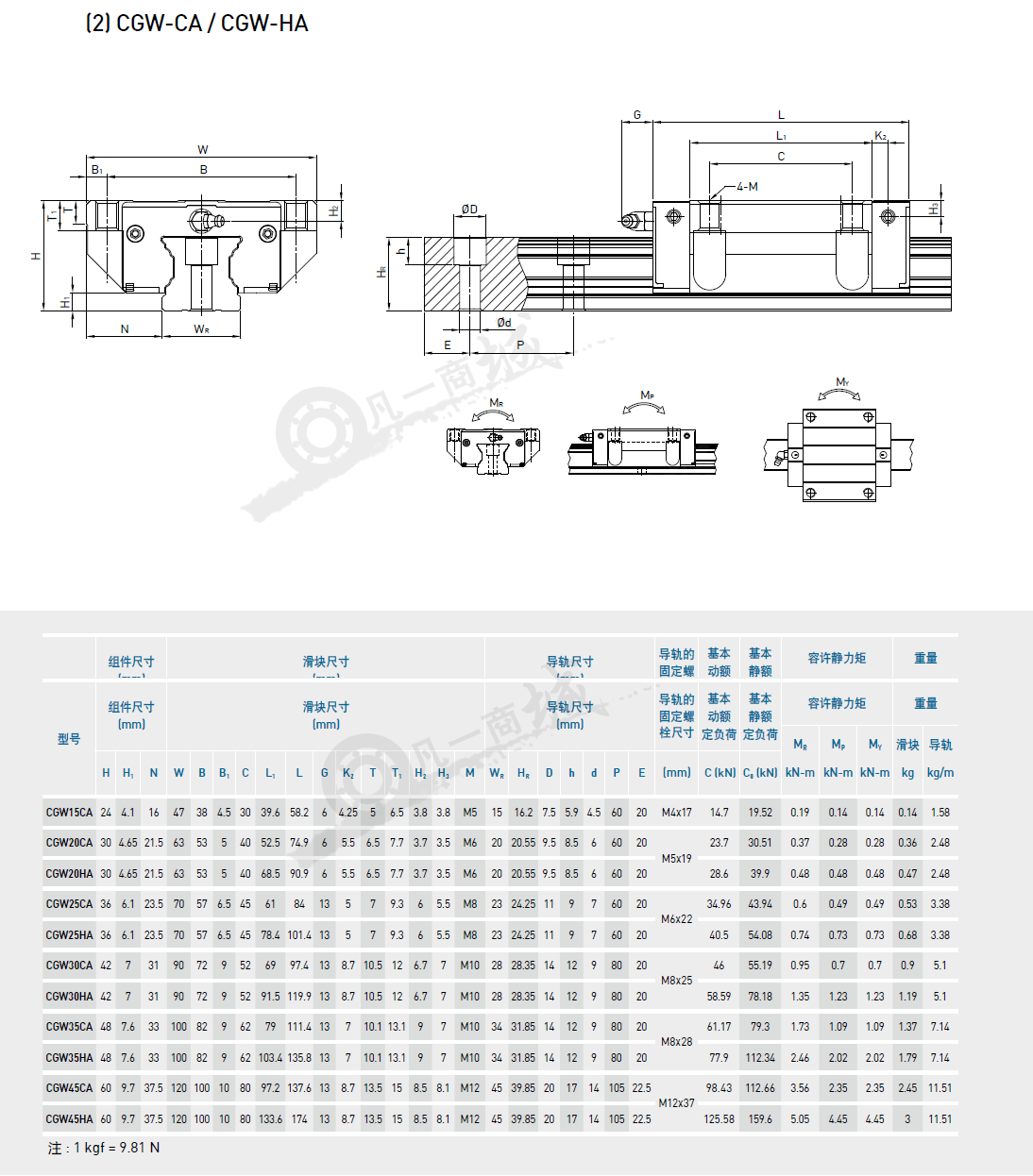

CGW-CA系列型號規格尺寸表：

注：鼠標右鍵點擊圖片，選（在新標簽頁中打開圖片）來查看大圖。
