RG系列-滾柱型直線導軌

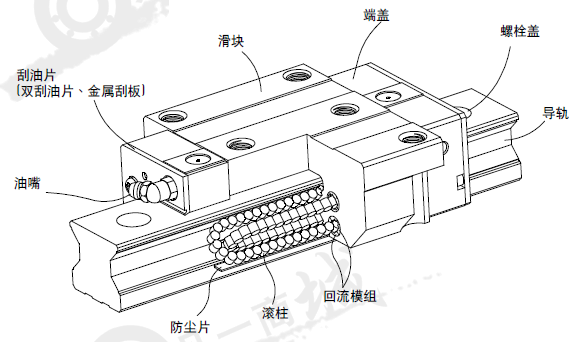

●滾動循環系統：滑塊、導軌、端蓋、回流模塊、滾柱

●潤滑系統：油嘴、油管接頭

●防塵系統：刮油片、底面塵封防塵片、導軌螺栓蓋、金屬刮板

上銀RG系列直線導軌以滾柱型滾動體取代了鋼珠，為實現超高剛性與超重負荷能力而設計；透過滾動體與導軌與滑塊的線接觸方式，讓滾動體在承受高負荷時僅僅形成微量的彈性變形，更藉由45度的接觸角度的設計，讓整體直線導軌達到四方向等高剛性、等高負荷能力的特性表現。透過超高剛性的實現，可大幅提升加工精度，達到高精度的訴求；由于超重負荷的特性，進而延長直線導軌的使用壽命。非常適合高速自動化產業機械及高剛性需求的設備使用。

(1) 優化設計

RG系列直線導軌的回流模塊已取得多國專利，確保滾柱型滾動體可順暢地進行無限循環滾動。并用先進有限元素法進行結構應力分析，求出滑塊與導軌結構的優化設計。

(2) 四方向皆具有超高剛性

RG系列直線導軌以滾柱型滾動體取代了滾珠，藉由滾柱與導軌與滑塊的線接觸方式，滾柱在承受高負載時僅僅形成微量的彈性變形，不僅可大幅提升直線導軌的剛性值，更能維持高精度的加工。右圖為等體積的滾珠與滾柱的剛性表現。

(3) 四方向皆具有超重負載能力

RG系列直線導軌采用DB(45°-45°)組合，能承受上下和左右方向的負荷，讓直線導軌具有超高負載能力。在相同工作負荷的要求下，RG線軌相較于滾珠型線軌可有較小的體積，即可均勻承受高負載。

(4) 延長壽命

RG系列直線導軌是以ISO規范(ISO14728-1)為基準來制定基本動額定負荷，該基本動額定負荷系以額定壽命100公里計算之。直線導軌的壽命會因?qū)嶋H承受工作負荷而不同，滾柱型直線導軌的壽命計算可依選用直線導軌的基本動額定負荷及工作負荷推算出使用壽命。

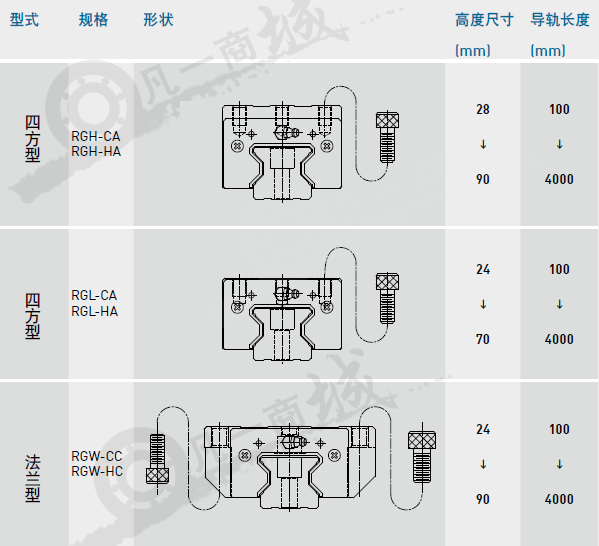

滑塊型式：

RG系列提供法蘭型及四方型兩種直線導軌，法蘭型滑塊在法蘭的部位有加工安裝螺絲孔可供安裝，對于下鎖的安裝方式也可適用，其直線導軌組合高度低，承靠面積大，適用于承受力距負載的場所。四方型滑塊寬度較小，適合有安裝空間限制的設備，滑塊上方安裝螺絲孔可配合安裝。

導軌安裝孔型式：

上鎖式為R孔（左），下鎖式為T孔（右）。

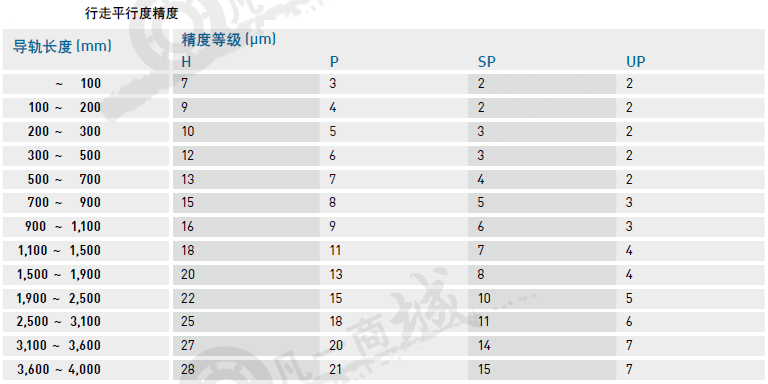

RG系列直線導軌的精度，分為高H、精密P、超精密SP、超高精密UP共四級，客戶可依設備精度需求選用精度。

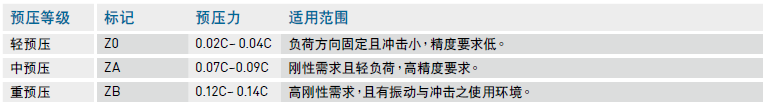

預壓力是預先給與滾柱負荷力，亦即加大滾柱直徑，利用滾柱與滾道之間負向間隙給與預壓，此舉能提高直線導軌剛性及消除間隙。RG系列直線導軌提供下列三種標準預壓。

注：預壓力C為動額定負荷。

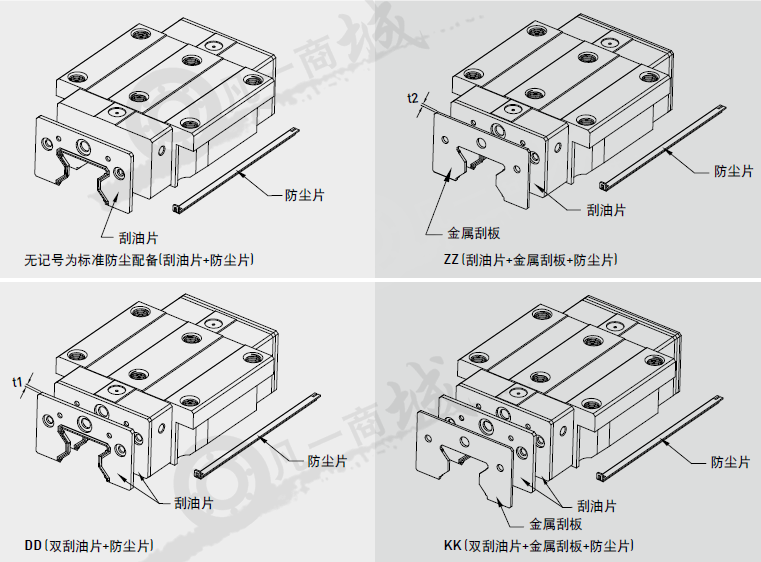

(1) 標準防塵配備代碼

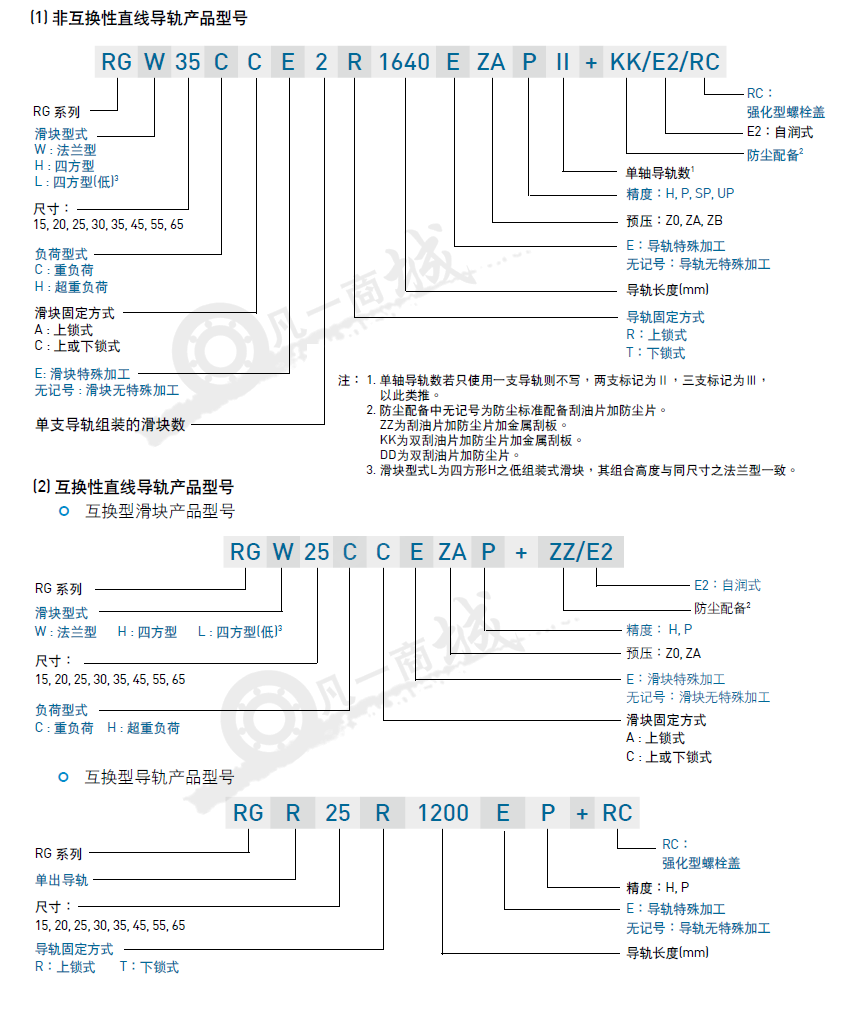

一般無特別需求之作業環境下使用，若有下列防塵配件需求時，請于產品型號后面加注代碼。

(2)防塵代碼之滑塊總長度

注 : ( )為滑塊最大長度，包含螺絲、刮油片唇部等。

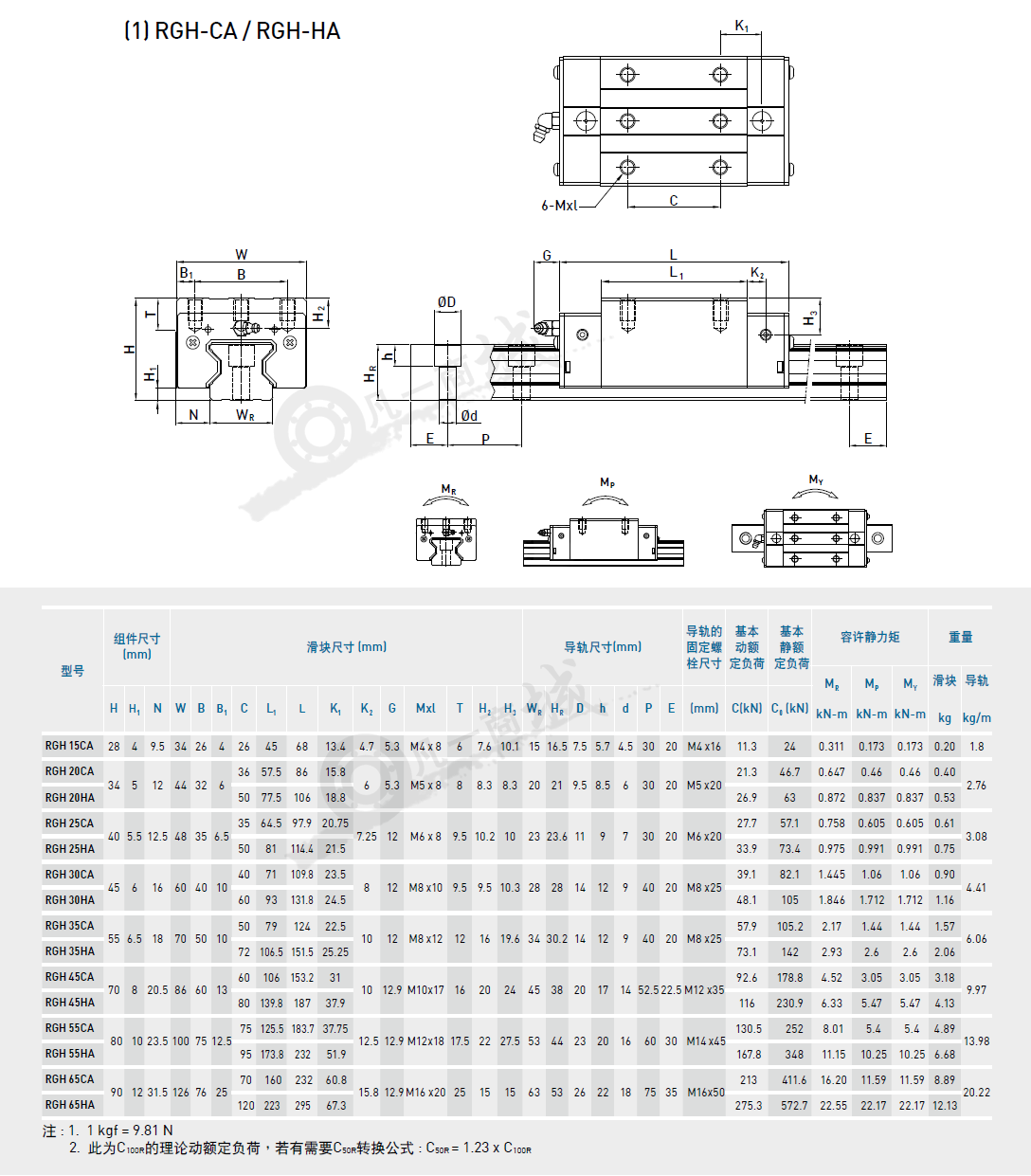

RGH系列型號規格尺寸表：

注：鼠標右鍵點擊圖片，選（在新標簽頁中打開圖片）來查看大圖。

RGH系列-hiwin上銀滾柱直線導軌RGH15~65（CA-HA）產品資料由凡一商城tzjd.com.cn整理
