RG系列-滾柱型直線導軌

●滾動循環系統：滑塊、導軌、端蓋、回流模塊、滾柱

●潤滑系統：油嘴、油管接頭

●防塵系統：刮油片、底面塵封防塵片、導軌螺栓蓋、金屬刮板

上銀RG系列直線導軌以滾柱型滾動體取代了鋼珠，為實現超高剛性與超重負荷能力而設計；透過滾動體與導軌與滑塊的線接觸方式，讓滾動體在承受高負荷時僅僅形成微量的彈性變形，更藉由45度的接觸角度的設計，讓整體直線導軌達到四方向等高剛性、等高負荷能力的特性表現。透過超高剛性的實現，可大幅提升加工精度，達到高精度的訴求；由于超重負荷的特性，進而延長直線導軌的使用壽命。非常適合高速自動化產業機械及高剛性需求的設備使用。

滑塊型式：

RG系列提供法蘭型及四方型兩種直線導軌，法蘭型滑塊在法蘭的部位有加工安裝螺絲孔可供安裝，對于下鎖的安裝方式也可適用，其直線導軌組合高度低，承靠面積大，適用于承受力距負載的場所。四方型滑塊寬度較小，適合有安裝空間限制的設備，滑塊上方安裝螺絲孔可配合安裝。

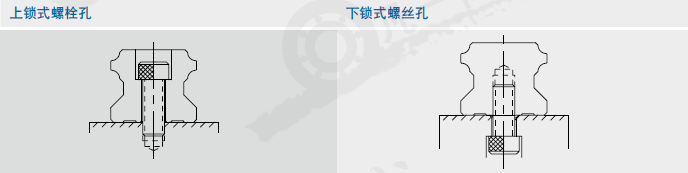

導軌安裝孔型式：

上鎖式為R孔（左），下鎖式為T孔（右）。

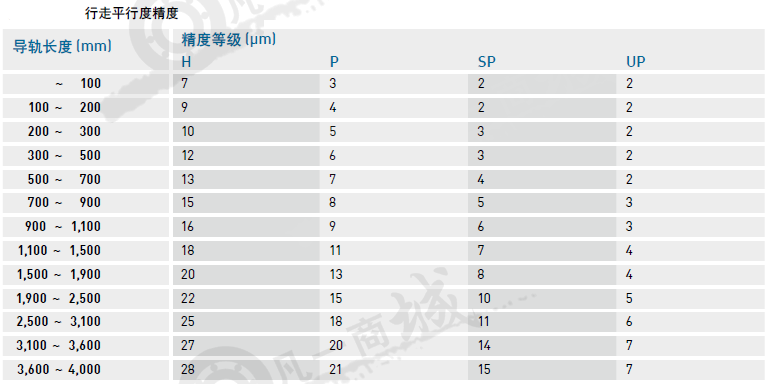

RG系列直線導軌的精度，分為高H、精密P、超精密SP、超高精密UP共四級，客戶可依設備精度需求選用精度。

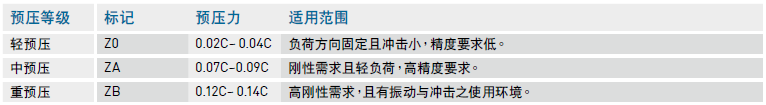

預壓力是預先給與滾柱負荷力，亦即加大滾柱直徑，利用滾柱與滾道之間負向間隙給與預壓，此舉能提高直線導軌剛性及消除間隙。RG系列直線導軌提供下列三種標準預壓。

注：預壓力C為動額定負荷。

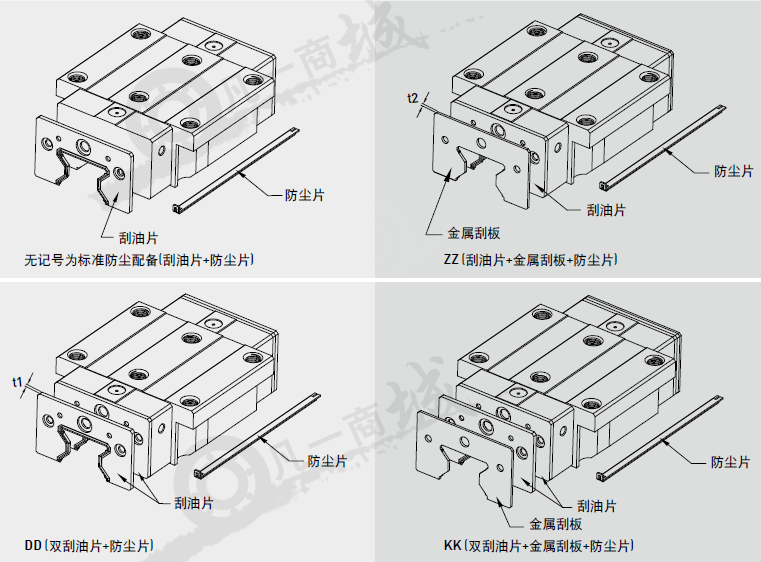

(1) 標準防塵配備代碼

一般無特別需求之作業環境下使用，若有下列防塵配件需求時，請于產品型號后面加注代碼。

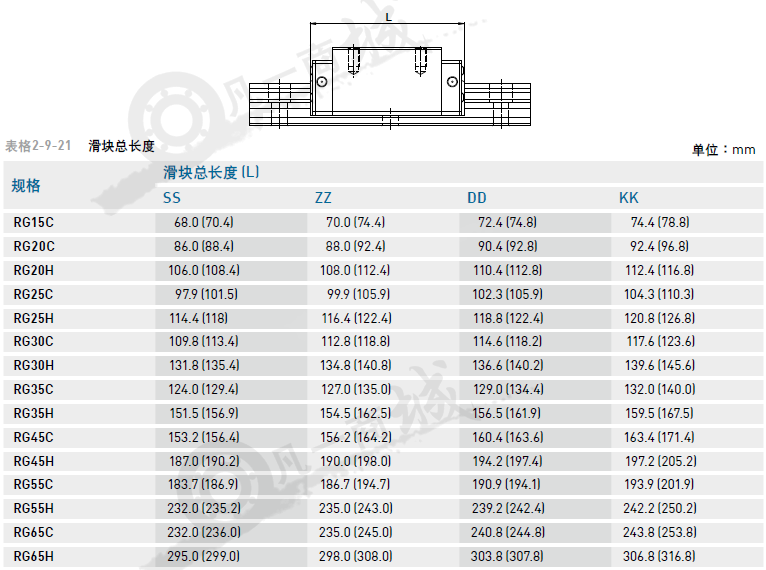

(2)防塵代碼之滑塊總長度

注 : ( )為滑塊最大長度，包含螺絲、刮油片唇部等。

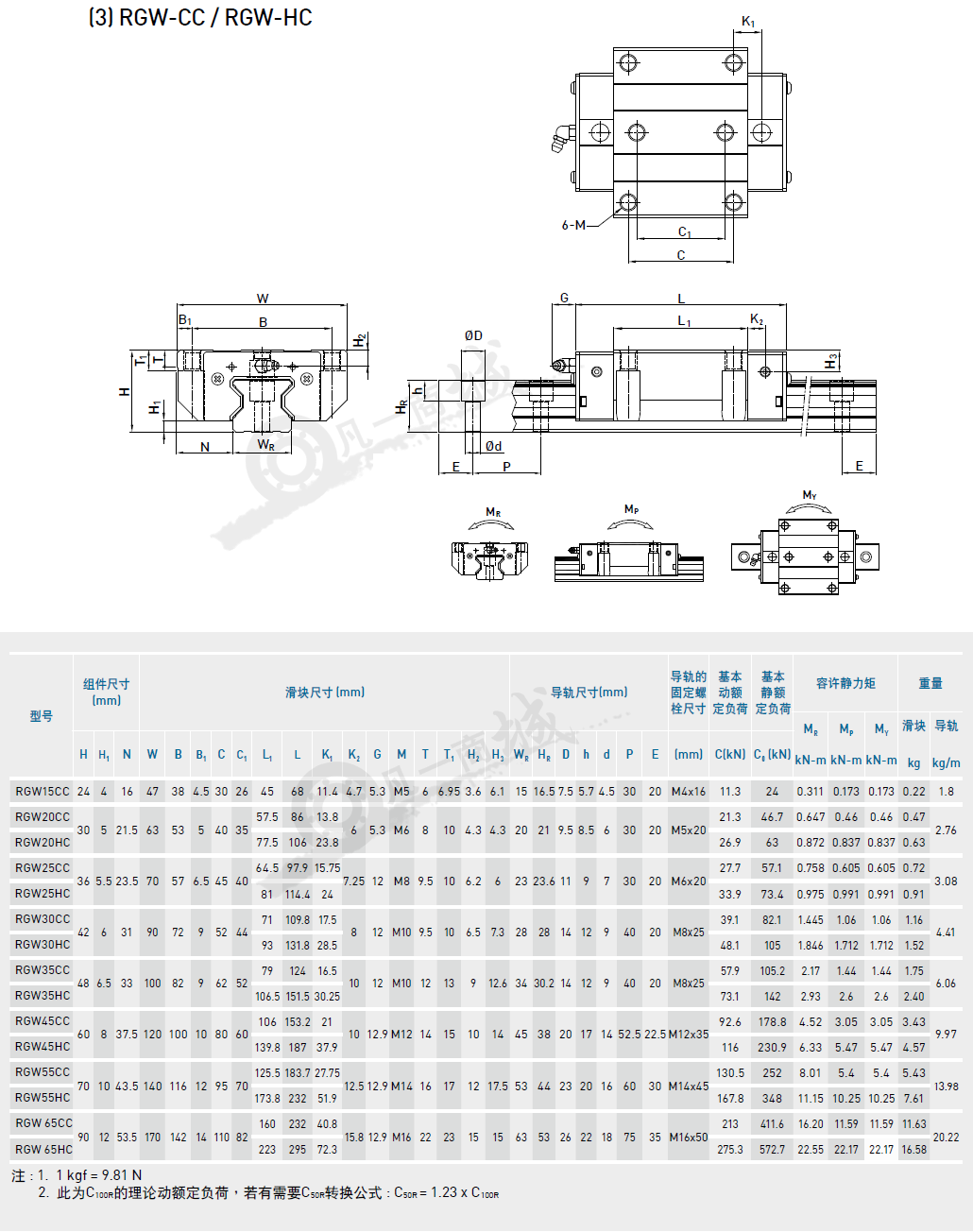

RGW系列型號規格尺寸表：

注：鼠標右鍵點擊圖片，選（在新標簽頁中打開圖片）來查看大圖。

RGW系列-hiwin上銀滾柱直線導軌RGW15~65（CC-HC）產品資料由凡一商城tzjd.com.cn整理
