QR系列-靜音式滾柱型直線導軌

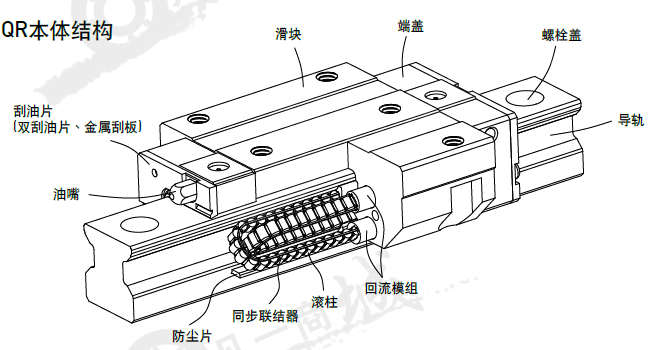

●滾動循環系統 : 滑塊、導軌、端蓋、回流模塊、同步聯結器、滾柱

●潤滑系統 : 油嘴、油管接頭

●防塵系統 : 刮油片、底面塵封防塵片、導軌螺栓蓋、金屬刮板

HIWIN QR 系列靜音式滾柱型直線導軌，除了具備滾柱型直線導軌之四方向高剛性與重負荷能力之外，并采用SynchMotionTM技術搭載滾柱同步聯結器，可有效降低運轉時噪音、滾動摩擦阻力、提升運轉平順性并具備超長使用壽命。因此QR 系列直線導軌具有更廣泛的產業應用性，適用于高速、寧?kù)o與高剛性需求的產業。

(1) 四方向高負荷承載能力

QR 系列直線導軌采用DB(45°-45°)接觸系統，能承受上下和左右方向的負荷，讓直線導軌具有超高負載能力。在相同工作負荷的要求下，QR 線軌相較于滾珠型線軌可有較小的體積，即可均勻承受高負載。

(2) 低噪音設計

利用滾柱同步聯結器可使?jié)L柱均勻等間隔的排列，使相鄰滾柱間的撞擊金屬聲消失，尖銳的高頻聲音強度有效降低，總和的聲音強度與舊有系列比較在各個速度域有效降低約3 分貝。

(3) 提升運動平順度

傳統不具同步聯結器之直線導軌開始運行時，滾動體會因推擠而造成連鎖的來回碰撞，使得摩擦阻力變動起伏劇烈。而采用SynchMotionTM技術的QR系列直線導軌由于具有滾柱同步聯結器，除了有效防止?jié)L柱進入負荷區之偏擺現象，所有滾柱被均勻的間隔排列進行循環運動，且滾柱間并無來回的碰撞，在保持一定的運動慣性下，摩擦阻力的變動幅度能有效的減少。

(4) 四方向皆具有超高剛性

QR 系列直線導軌除了藉由搭載專利設計之同步聯結器以提升高速性能之外，并以滾柱型滾動體取代了滾珠，藉由滾柱與導軌與滑塊的線接觸方式，有效減少滾柱受負載時之彈性變形，不僅能大幅提升直線導軌的剛性值，更能在高速運行下維持高精度的加工。右圖為QR 線軌與HG線軌之剛性比較。

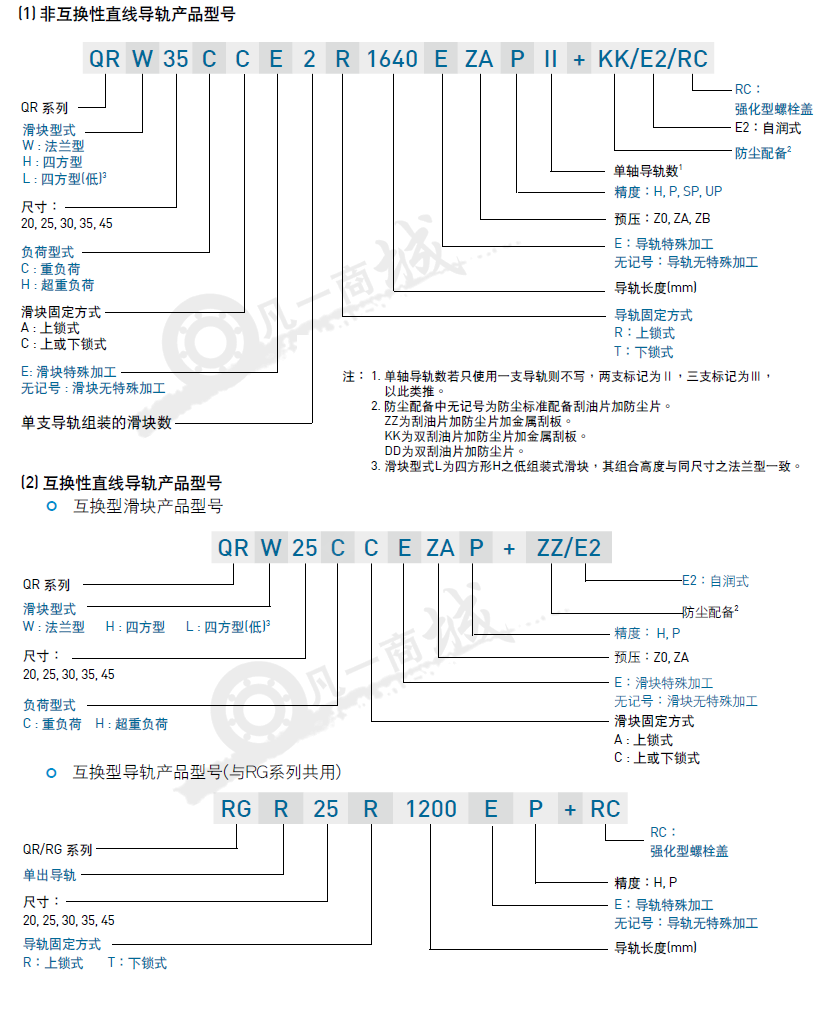

滑塊型式：

QR系列提供法蘭型及四方型兩種直線導軌，法蘭型滑塊在法蘭的部位有加工安裝螺絲孔可供安裝，對于下鎖的安裝方式也可適用，其直線導軌組合高度低，承靠面積大，適用于承受力距負載的場所。四方型滑塊寬度較小，適合有安裝空間限制的設備，滑塊上方安裝螺絲孔可配合安裝。

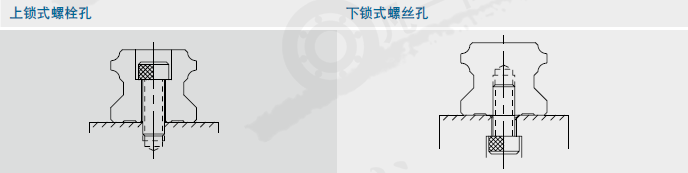

導軌安裝孔型式：

上鎖式為R孔（左），下鎖式為T孔（右）。

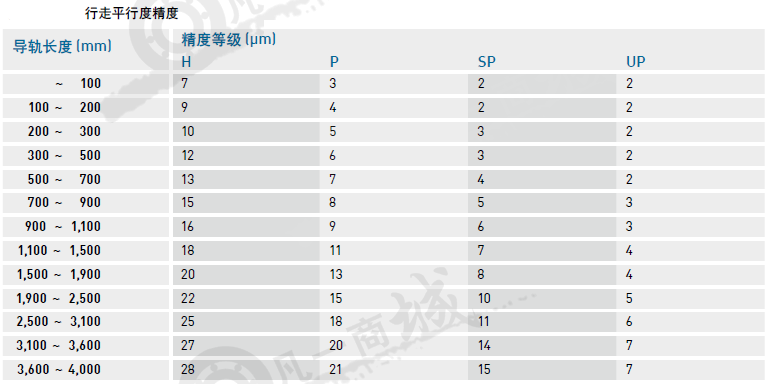

QR系列直線導軌的精度，分為高H、精密P、超精密SP、超高精密UP共四級，客戶可依設備精度需求選用精度。

預壓力是預先給與滾柱負荷力，亦即加大滾柱直徑，利用滾柱與滾道之間負向間隙給與預壓，此舉能提高直線導軌剛性及消除間隙。RG系列直線導軌提供下列三種標準預壓。

注：預壓力C為動額定負荷。

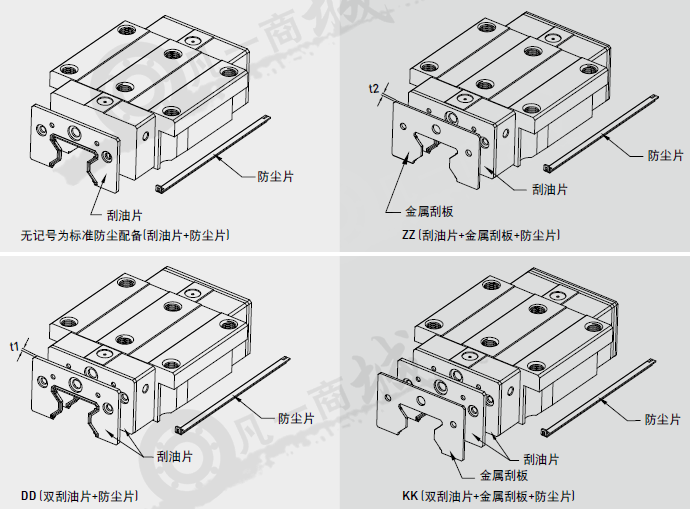

防塵配件：

(1) 標準防塵配備代碼

一般無特別需求之作業環境下使用，若有下列防塵配件需求時，請于產品型號后面加注代碼。

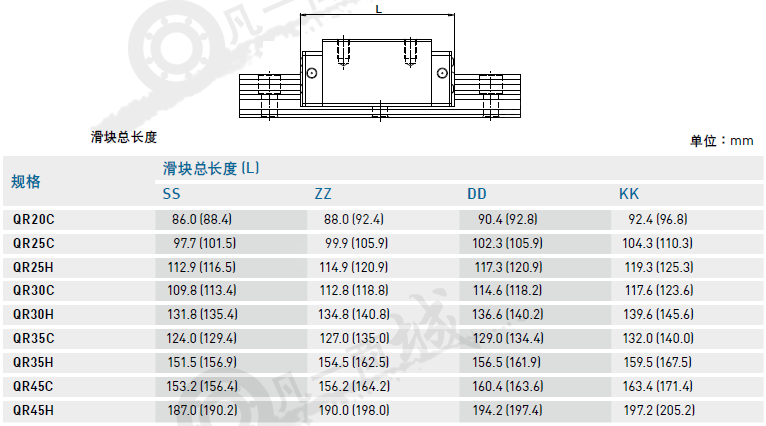

(2)防塵代碼之滑塊總長度

注 : ( )為滑塊最大長度，包含螺絲、刮油片唇部等。

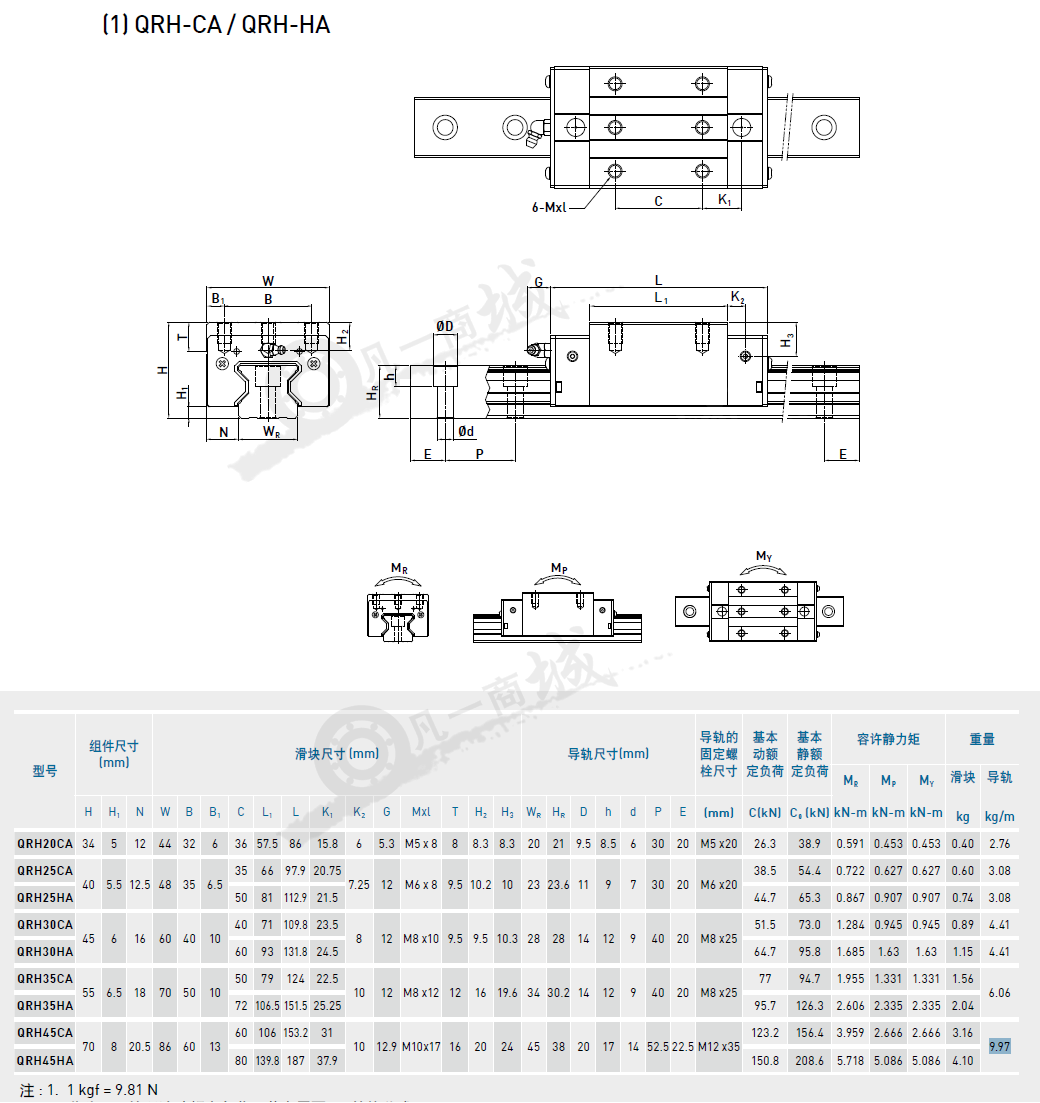

QRH系列型號規格尺寸表：

注：鼠標右鍵點擊圖片，選（在新標簽頁中打開圖片）來查看大圖。
