QR系列-靜音式滾柱型直線導軌

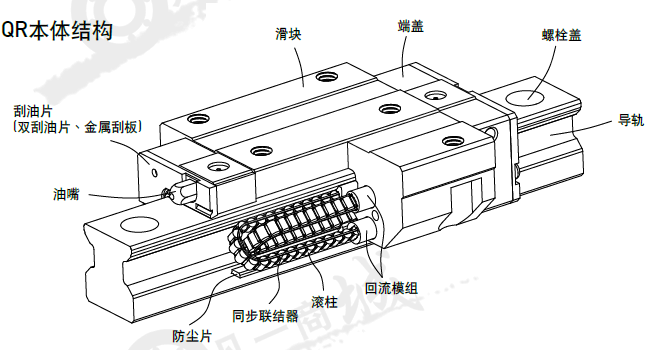

●滾動循環系統 : 滑塊、導軌、端蓋、回流模塊、同步聯結器、滾柱

●潤滑系統 : 油嘴、油管接頭

●防塵系統 : 刮油片、底面塵封防塵片、導軌螺栓蓋、金屬刮板

HIWIN QR 系列靜音式滾柱型直線導軌，除了具備滾柱型直線導軌之四方向高剛性與重負荷能力之外，并采用SynchMotionTM技術搭載滾柱同步聯結器，可有效降低運轉時噪音、滾動摩擦阻力、提升運轉平順性并具備超長使用壽命。因此QR 系列直線導軌具有更廣泛的產業應用性，適用于高速、寧?kù)o與高剛性需求的產業。

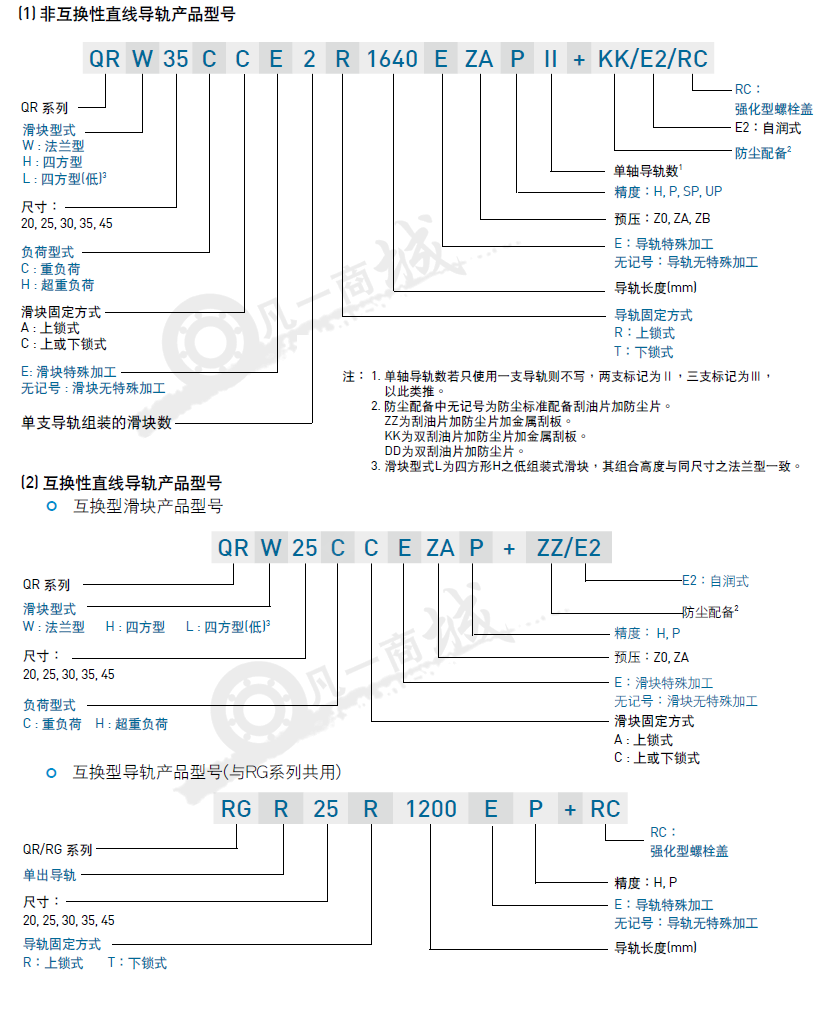

QR系列分為非互換性及互換性型兩種直線導軌，兩者規格尺寸相同，主要差異點在于互換性型之滑塊、導軌可單獨互換使用，較便利，但其組合精度無法達到非互換性型之超精密級以上的精度，不過由于HIWIN互換性型之組合精度目前已達到一定的水平，對不需配對安裝直線導軌的客戶而言，是一項便利的選擇。

滑塊型式：

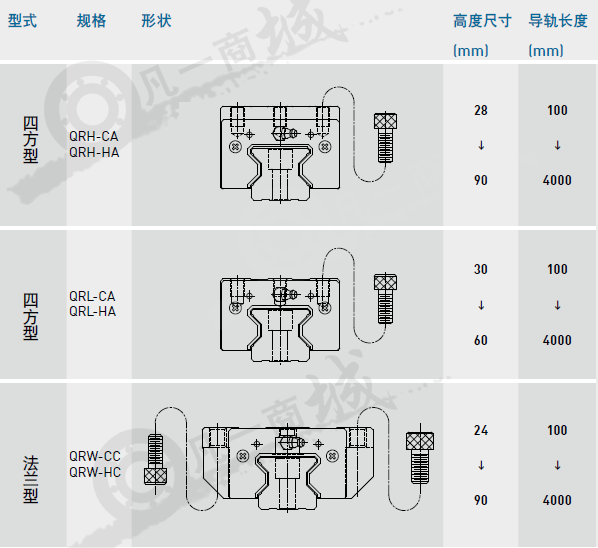

QR系列提供法蘭型及四方型兩種直線導軌，法蘭型滑塊在法蘭的部位有加工安裝螺絲孔可供安裝，對于下鎖的安裝方式也可適用，其直線導軌組合高度低，承靠面積大，適用于承受力距負載的場所。四方型滑塊寬度較小，適合有安裝空間限制的設備，滑塊上方安裝螺絲孔可配合安裝。

導軌安裝孔型式：

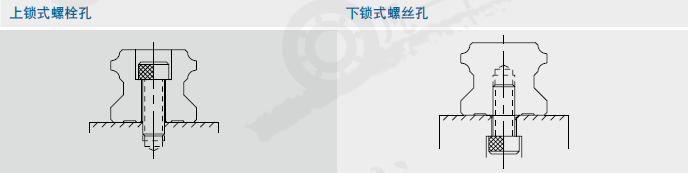

上鎖式為R孔（左），下鎖式為T(mén)孔（右）。

QR系列直線導軌的精度，分為高H、精密P、超精密SP、超高精密UP共四級，客戶可依設備精度需求選用精度。

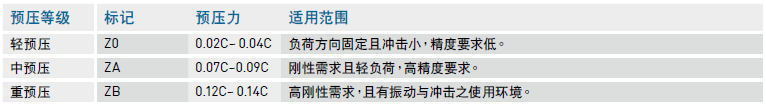

預壓力是預先給與滾柱負荷力，亦即加大滾柱直徑，利用滾柱與滾道之間負向間隙給與預壓，此舉能提高直線導軌剛性及消除間隙。QR系列直線導軌提供下列三種標準預壓。

注：預壓力C為動額定負荷。

防塵配件：

(1) 標準防塵配備代碼

一般無特別需求之作業環境下使用，若有下列防塵配件需求時，請于產品型號后面加注代碼。

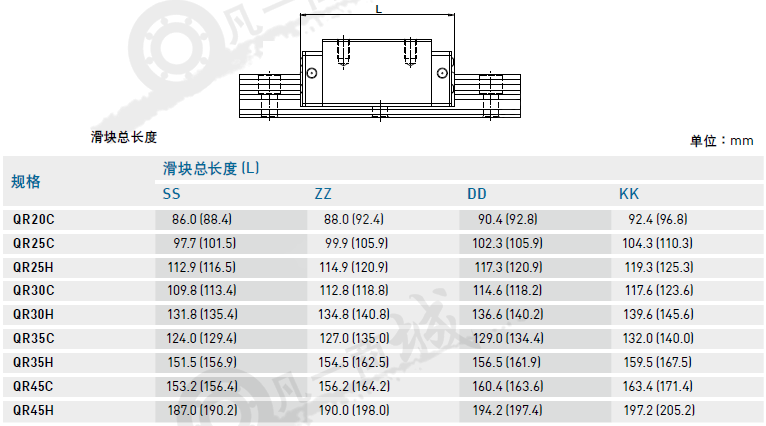

(2)防塵代碼之滑塊總長度

注 : ( )為滑塊最大長度，包含螺絲、刮油片唇部等。

QRW系列型號規格尺寸表：

注：鼠標右鍵點擊圖片，選（在新標簽頁中打開圖片）來查看大圖。
