球保持器型THK直線導軌SSR-徑向型

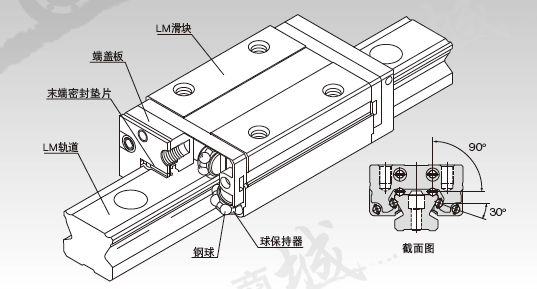

鋼球沿著導軌和SSR滑塊上經精密研磨加工而成的4列滾動面進行滾動；通過球保持器與組裝在LM滑塊上的端蓋板，使鋼球列作循環運動。

使用球保持器可消除鋼球之間的摩擦并提高潤滑脂的保持性,因而實現了低噪音、高速、長使用壽命以及長期的運行而免維護。

【 小型化、徑向型】

因?yàn)椴捎媒孛娓叨鹊偷木o湊設計，并具有在徑向方向上承重能力強的鋼球接觸構造,所以最適合于水平安裝下使用。

【 出色的平面行走精度】

采用徑向方向負荷能力較強的鋼球接觸結構，因此承受徑向載荷作用時徑向方向上的變位量較少，可以獲得穩定的行走精度。

【 自動調心能力】

由于THK獨特的圓弧溝槽的正面組合（DF組合）具有自動調心能力,即使施加預壓也能吸收安裝誤差,從而得到高精度、平滑穩定的直線運動。

【 不銹鋼型也已標準化】

采用耐腐蝕性優異的不銹鋼材料的LM滑塊、LM軌道、鋼球而制成的不銹鋼型產品也實現了標準化。

滑塊型式：

徑向間隙（預壓）：

通常間隙（無符號）:

● 負荷施加方向固定,沖擊和振動較小,并且2軸平行使用的場所

● 不需要非常高的精度,而滑動阻力必須盡可能低的場所

輕預壓（C1）

● 需承受懸臂負荷或力矩負荷的場所

● 以單軸使用的場所

● 要求輕負荷和高精度的場所

中預壓（C0）

● 需要高剛性、承受振動和沖擊的場所

精度規格：

可以按型號劃分為普通級（無標記）、高級（H）、精密級（P）、超精密級（SP）以及超超精密級（UP）。

按精度等級規格分類的LM軌道長度和行走平行度。單位∶μm

防塵附件標記：

UU：末端密封墊片

SS：帶末端密封墊片＋側面密封墊片＋內部密封墊片

DD：帶雙密封墊片＋側面密封墊片＋內部密封墊片

ZZ：帶末端密封墊片＋側面密封墊片＋內部密封墊片 ＋金屬刮板

KK：帶雙密封墊片＋側面密封墊片＋內部密封墊片 ＋金屬刮板

SSHH：帶末端密封墊片＋側面密封墊片＋內部密封墊片 ＋LaCS

DDHH：帶雙密封墊片＋側面密封墊片＋內部密封墊片 ＋LaCS

ZZHH：帶末端密封墊片＋側面密封墊片＋內部密封墊片 ＋金屬刮板＋LaCS

KKHH：帶雙密封墊片＋側面密封墊片＋內部密封墊片 ＋金屬刮板＋LaCS

JJHH：帶末端密封墊片＋側面密封墊片＋內部密封墊片 ＋LaCS＋防塵蓋(兼有金屬刮板的功能)

TTHH：帶雙密封墊片＋側面密封墊片＋內部密封墊片 ＋LaCS＋防塵蓋(兼有金屬刮板的功能)

（注：LaCS表示層疊式接觸刮板）

SSR-XW、SSR-XWM系列型號規格尺寸表：

注：鼠標右鍵點擊圖片，選（在新標簽頁中打開圖片）來查看大圖。

SSR系列-THK直線導軌SSR15~35（XW-XWM）-靜音型產品資料由凡一商城tzjd.com.cn整理
