球保持器型THK直線導軌SVR/SVS型-機床用超重載荷

SVR/SVS型是球保持器型THK直線導軌系列中具有高剛性和高承載能力的產品?？紤]到機床等設備的使用環境，提供了豐富的配件強化其防塵性能，從而實現了LM滾動導軌的性能維持以及高信賴性。

【 超重載荷?阻尼效果提高】

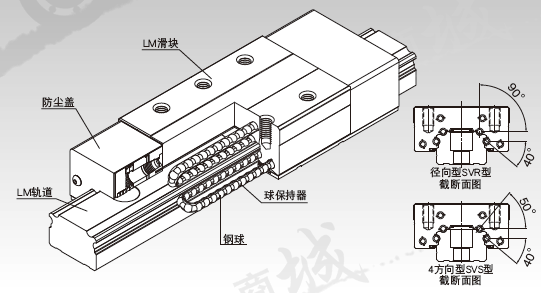

SVR/SVS型采用滾動面曲率接近鋼球直徑的圓弧形深溝道。隨著載荷的增大鋼球接觸面積也增大，可獲得高承載能力，而且進一步提高其阻尼效果(減衰性)。

【 防塵性能提高】

新開發的保護器完善了異物去除能力，強化了防塵性能。而且采用側面刮板來減少異物侵入LM滑塊內部，即使在惡劣環境下也能長期維持LM滾動導軌的性能。

【 高剛性】

在球保持器型LM滾動導軌中SVR/SVS型實現了高剛性。

另外THK還備有相同尺寸的徑向載荷型的SVR型、4方向等載荷型的SVS型?？筛鶕?jù)規格選擇相應產品。

【 配件豐富】

備有末端密封墊片、內部密封墊片、側面密封墊片、多層式接觸刮板LaCS、防塵蓋、側面刮板、GC孔蓋等部件，適用于各種使用環境。

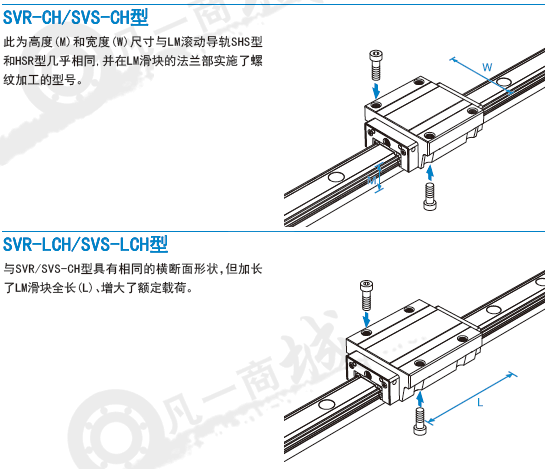

滑塊型式：

徑向間隙（預壓）：

通常間隙（無符號）:

● 負荷施加方向固定,沖擊和振動較小,并且2軸平行使用的場所

● 不需要非常高的精度,而滑動阻力必須盡可能低的場所

輕預壓（C1）

● 需承受懸臂負荷或力矩負荷的場所

● 以單軸使用的場所

● 要求輕負荷和高精度的場所

中預壓（C0）

● 需要高剛性、承受振動和沖擊的場所

精度規格：

可以按型號劃分為普通級（無標記）、高級（H）、精密級（P）、超精密級（SP）以及超超精密級（UP）。

按精度等級規格分類的LM軌道長度和行走平行度。單位∶μm

防塵附件標記：

UU：末端密封墊片

SS：帶末端密封墊片＋側面密封墊片＋內部密封墊片

DD：帶雙密封墊片＋側面密封墊片＋內部密封墊片

ZZ：帶末端密封墊片＋側面密封墊片＋內部密封墊片 ＋金屬刮板

KK：帶雙密封墊片＋側面密封墊片＋內部密封墊片 ＋金屬刮板

SSHH：帶末端密封墊片＋側面密封墊片＋內部密封墊片 ＋LaCS

DDHH：帶雙密封墊片＋側面密封墊片＋內部密封墊片 ＋LaCS

ZZHH：帶末端密封墊片＋側面密封墊片＋內部密封墊片 ＋金屬刮板＋LaCS

KKHH：帶雙密封墊片＋側面密封墊片＋內部密封墊片 ＋金屬刮板＋LaCS

JJHH：帶末端密封墊片＋側面密封墊片＋內部密封墊片 ＋LaCS＋防塵蓋(兼有金屬刮板的功能)

TTHH：帶雙密封墊片＋側面密封墊片＋內部密封墊片 ＋LaCS＋防塵蓋(兼有金屬刮板的功能)

（注：LaCS表示層疊式接觸刮板）

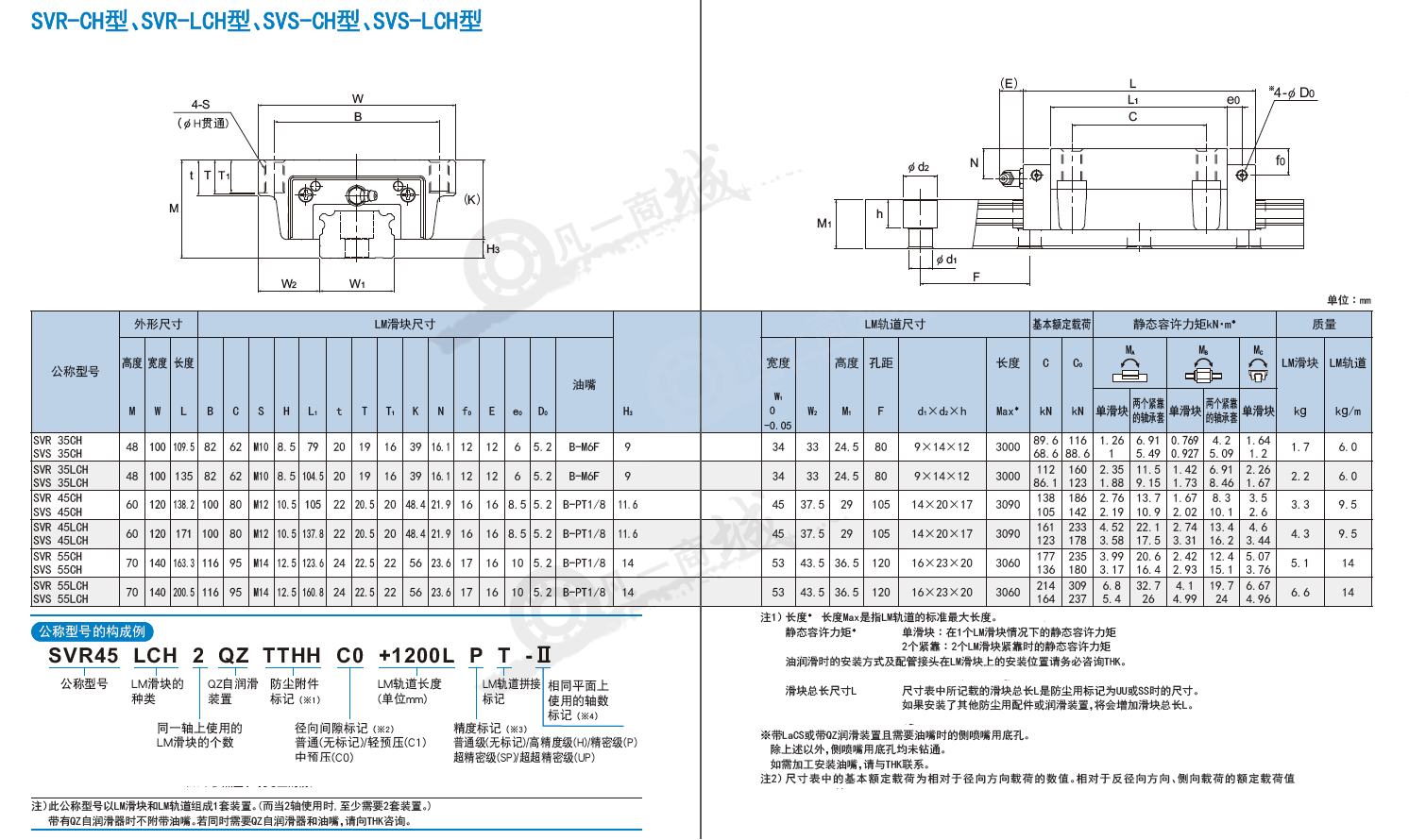

SVS-CH、SVS-LCH系列型號規格尺寸表：

注：鼠標右鍵點擊圖片，選（在新標簽頁中打開圖片）來查看大圖。
