球保持器型-THK微型直線導軌SRS型

球保持器型THK微型直線導軌SRS型，采用在小體積的機身中裝設2條滾動面的結構,可以承受各個方向的負荷；對于要求節省空間的部位、或者有力矩作用的部位等,可以只使用單軸。并且,使用球保持器可消除鋼球之間的摩擦,因而實現了出色的高速性、低噪音、好音質、較長的使用壽命以及長期運行而免維護。

【 灰塵少、防銹】

使用球保持器可消除鋼球之間的摩擦,提高了油脂保持性,因此可降低粉塵的產生。另外,LM滑塊和LM軌道使用高耐蝕性的不銹鋼。

【 小型化】

SRS型的軌道斷面高度被控制得較低,采用左右各1條鋼球列的小型結構,可安裝于要求節省空間的部位。

【 輕量化】

由于SRS型的LM滑塊的一部分（如鋼球后孔周圍等）采用樹脂材料并通過嵌入成形技術加工而成,因此實現了輕量化和低慣性。

滑塊型式：

徑向間隙（預壓）：

通常間隙（無符號）:

● 負荷施加方向固定,沖擊和振動較小,并且2軸平行使用的場所

● 不需要非常高的精度,而滑動阻力必須盡可能低的場所

輕預壓（C1）

● 需承受懸臂負荷或力矩負荷的場所

● 以單軸使用的場所

● 要求輕負荷和高精度的場所

精度規格：

可以按型號劃分為普通級（無標記）、高級（H）、精密級（P）。

按精度等級規格分類的LM軌道長度和行走平行度。單位∶μm

防塵附件標記：

UU：末端密封墊片

SS：帶末端密封墊片＋側面密封墊片＋內部密封墊片

DD：帶雙密封墊片＋側面密封墊片＋內部密封墊片

ZZ：帶末端密封墊片＋側面密封墊片＋內部密封墊片 ＋金屬刮板

KK：帶雙密封墊片＋側面密封墊片＋內部密封墊片 ＋金屬刮板

SSHH：帶末端密封墊片＋側面密封墊片＋內部密封墊片 ＋LaCS

DDHH：帶雙密封墊片＋側面密封墊片＋內部密封墊片 ＋LaCS

ZZHH：帶末端密封墊片＋側面密封墊片＋內部密封墊片 ＋金屬刮板＋LaCS

KKHH：帶雙密封墊片＋側面密封墊片＋內部密封墊片 ＋金屬刮板＋LaCS

JJHH：帶末端密封墊片＋側面密封墊片＋內部密封墊片 ＋LaCS＋防塵蓋(兼有金屬刮板的功能)

TTHH：帶雙密封墊片＋側面密封墊片＋內部密封墊片 ＋LaCS＋防塵蓋(兼有金屬刮板的功能)

（注：LaCS表示層疊式接觸刮板）

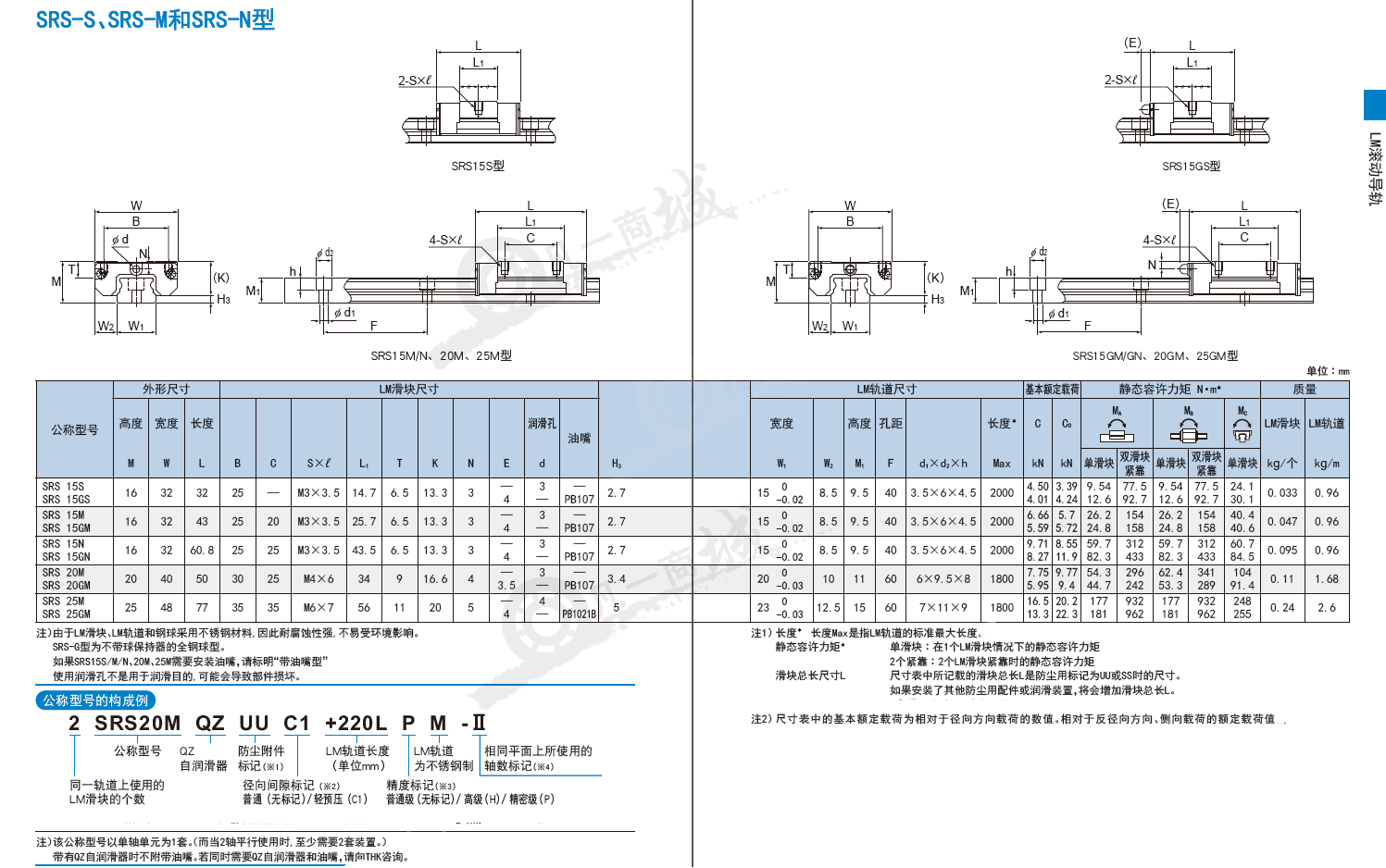

SRS-N系列型號規格尺寸表：

注：鼠標右鍵點擊圖片，選（在新標簽頁中打開圖片）來查看大圖。
