世界標準-THK直線導軌HSR-A、HSR-LA型

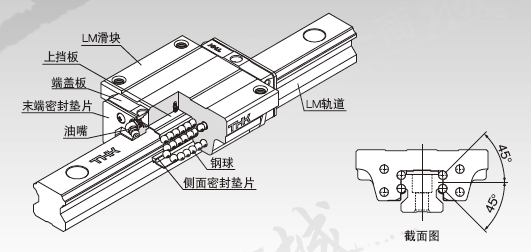

鋼球沿著HSR導軌和HSR滑塊上經過精密研磨加工的4列滾動面進行滾動；通過組裝在LM滑塊上的端蓋板，使鋼球列循環運動。HSR滑塊采用保持板將鋼球保持住，因此即使從軌道中抽出HSR滑塊，鋼球也不會脫落（HSR8、10和12型除外）。

為使HSR滑塊上的4個作用方向（徑向、反徑向和側向）均具有相同的額定載荷，各鋼球列被設計成按接觸角45°配置，因此無論何種姿勢都可以使用。并且因能施加均等的預壓，從而既能一邊維持較低的磨擦系數，又加強了4個方向的剛性。同時，因斷面高度低，并且對HSR滑塊進行了高剛性設計，從而能獲得穩定的高精度直線運動。

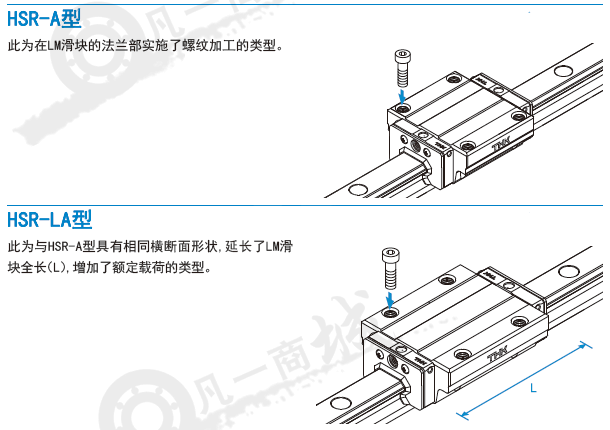

滑塊型式：

徑向間隙（預壓）：

通常間隙（無符號）:

● 負荷施加方向固定,沖擊和振動較小,并且2軸平行使用的場所

● 不需要非常高的精度,而滑動阻力必須盡可能低的場所

輕預壓（C1）

● 需承受懸臂負荷或力矩負荷的場所

● 以單軸使用的場所

● 要求輕負荷和高精度的場所

中預壓（C0）

● 需要高剛性、承受振動和沖擊的場所

精度規格：

可以按型號劃分為普通級（無標記）、高級（H）、精密級（P）、超精密級（SP）以及超超精密級（UP）。

按精度等級規格分類的LM軌道長度和行走平行度。單位∶μm

防塵附件標記：

UU：末端密封墊片

SS：帶末端密封墊片＋側面密封墊片＋內部密封墊片

DD：帶雙密封墊片＋側面密封墊片＋內部密封墊片

ZZ：帶末端密封墊片＋側面密封墊片＋內部密封墊片 ＋金屬刮板

KK：帶雙密封墊片＋側面密封墊片＋內部密封墊片 ＋金屬刮板

SSHH：帶末端密封墊片＋側面密封墊片＋內部密封墊片 ＋LaCS

DDHH：帶雙密封墊片＋側面密封墊片＋內部密封墊片 ＋LaCS

ZZHH：帶末端密封墊片＋側面密封墊片＋內部密封墊片 ＋金屬刮板＋LaCS

KKHH：帶雙密封墊片＋側面密封墊片＋內部密封墊片 ＋金屬刮板＋LaCS

JJHH：帶末端密封墊片＋側面密封墊片＋內部密封墊片 ＋LaCS＋防塵蓋(兼有金屬刮板的功能)

TTHH：帶雙密封墊片＋側面密封墊片＋內部密封墊片 ＋LaCS＋防塵蓋(兼有金屬刮板的功能)

（注：LaCS表示層疊式接觸刮板）

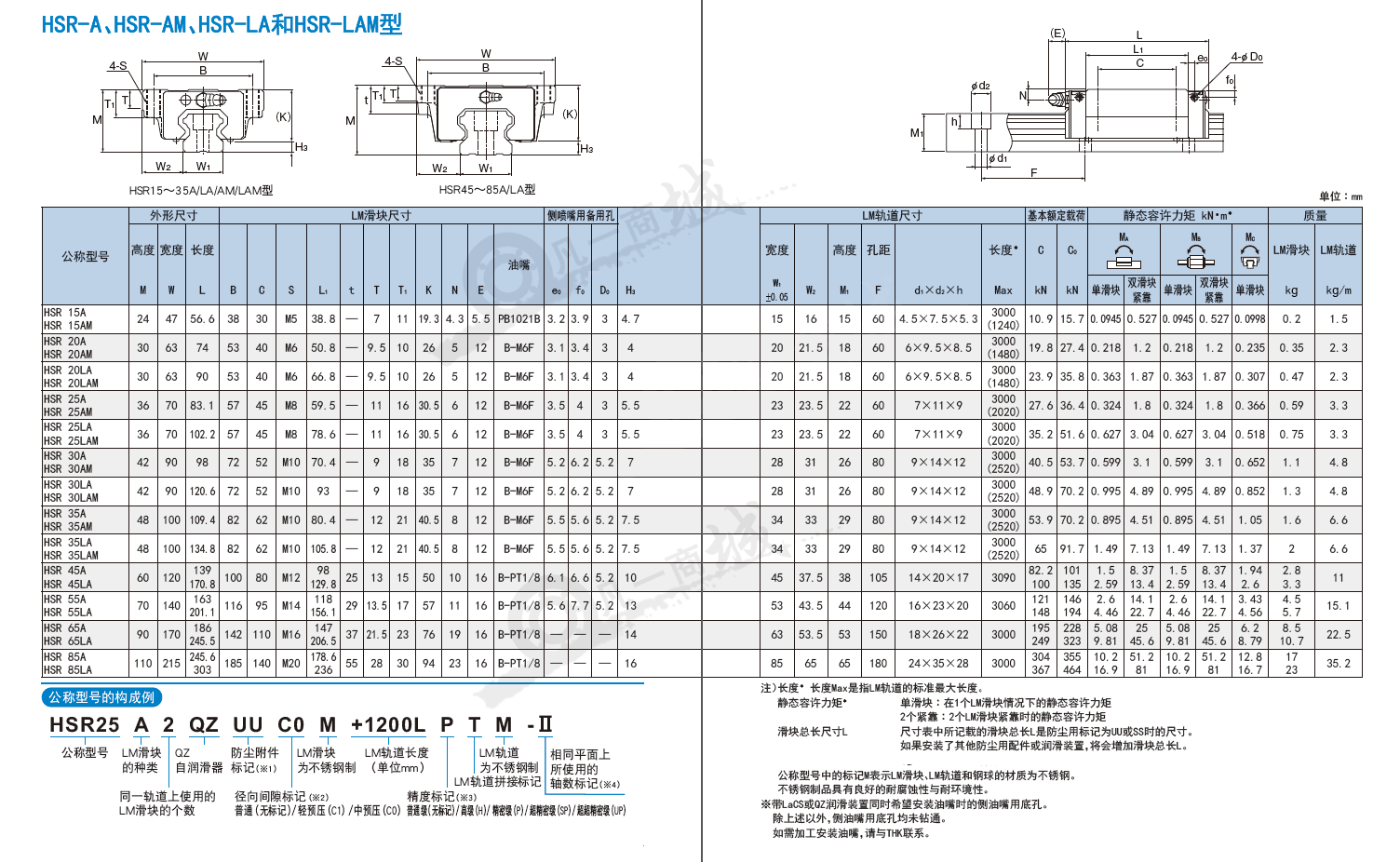

HSR-A、HSR-LA系列型號規格尺寸表：

注：鼠標右鍵點擊圖片，選（在新標簽頁中打開圖片）來查看大圖。
