徑向型-THK直線導軌SR型

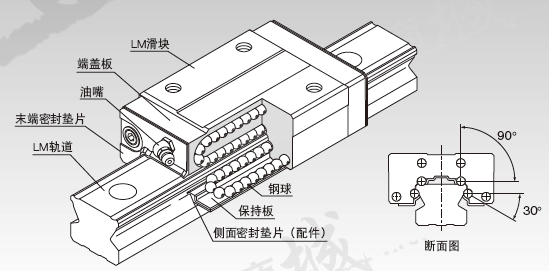

鋼球沿著導軌和SR滑塊上經過精密研磨加工的4列滾動面進行滾動；通過組裝在LM滑塊上的端蓋板,使鋼球列循環運動。

SR滑塊采用保持板將鋼球保持住,因此即使從導軌中抽出SR滑塊,鋼球也不會脫落。同時,因斷面高度低,并且對SR滑塊進行了高剛性設計,從而能獲得穩定的高精度直線運動。

【 小型化、重負荷】

因?yàn)閿嗝娓叨鹊偷男⌒突O(shè)計的類型具有在徑向方向上承重能力強的鋼球接觸構造,所以最適合于水

平導向部。

【 容易實現安裝精度】

此類型是自動調心型,容易吸收2軸之間平行度和水平的精度誤差,從而實現高精度,平穩的直線運動。

【 低噪音型】

各鋼球列的回轉部被設計成能通過SR滑塊端蓋板的導向部，使鋼球能夠平滑地循環，因此可實現低噪音運動。

【 出色的耐久性】

即使在預壓或偏置負荷作用之下,鋼球的差動滑動量也抑制在最低限度，實現了高耐磨損性和精度的長期維持。

【 還備有不銹鋼型】

SR滑塊、導軌、鋼球也可采用不銹鋼制造。

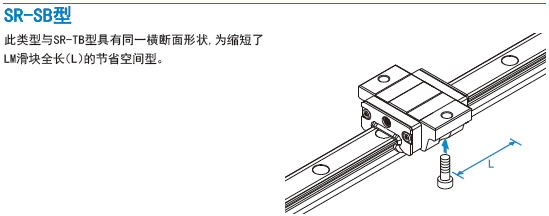

滑塊型式：

徑向間隙（預壓）：

通常間隙（無符號）:

● 負荷施加方向固定,沖擊和振動較小,并且2軸平行使用的場所

● 不需要非常高的精度,而滑動阻力必須盡可能低的場所

輕預壓（C1）

● 需承受懸臂負荷或力矩負荷的場所

● 以單軸使用的場所

● 要求輕負荷和高精度的場所

中預壓（C0）

● 需要高剛性、承受振動和沖擊的場所

精度規格：

可以按型號劃分為普通級（無標記）、高級（H）、精密級（P）、超精密級（SP）以及超超精密級（UP）。

按精度等級規格分類的LM軌道長度和行走平行度。單位∶μm

防塵附件標記：

UU：末端密封墊片

SS：帶末端密封墊片＋側面密封墊片＋內部密封墊片

DD：帶雙密封墊片＋側面密封墊片＋內部密封墊片

ZZ：帶末端密封墊片＋側面密封墊片＋內部密封墊片 ＋金屬刮板

KK：帶雙密封墊片＋側面密封墊片＋內部密封墊片 ＋金屬刮板

SSHH：帶末端密封墊片＋側面密封墊片＋內部密封墊片 ＋LaCS

DDHH：帶雙密封墊片＋側面密封墊片＋內部密封墊片 ＋LaCS

ZZHH：帶末端密封墊片＋側面密封墊片＋內部密封墊片 ＋金屬刮板＋LaCS

KKHH：帶雙密封墊片＋側面密封墊片＋內部密封墊片 ＋金屬刮板＋LaCS

JJHH：帶末端密封墊片＋側面密封墊片＋內部密封墊片 ＋LaCS＋防塵蓋(兼有金屬刮板的功能)

TTHH：帶雙密封墊片＋側面密封墊片＋內部密封墊片 ＋LaCS＋防塵蓋(兼有金屬刮板的功能)

（注：LaCS表示層疊式接觸刮板）

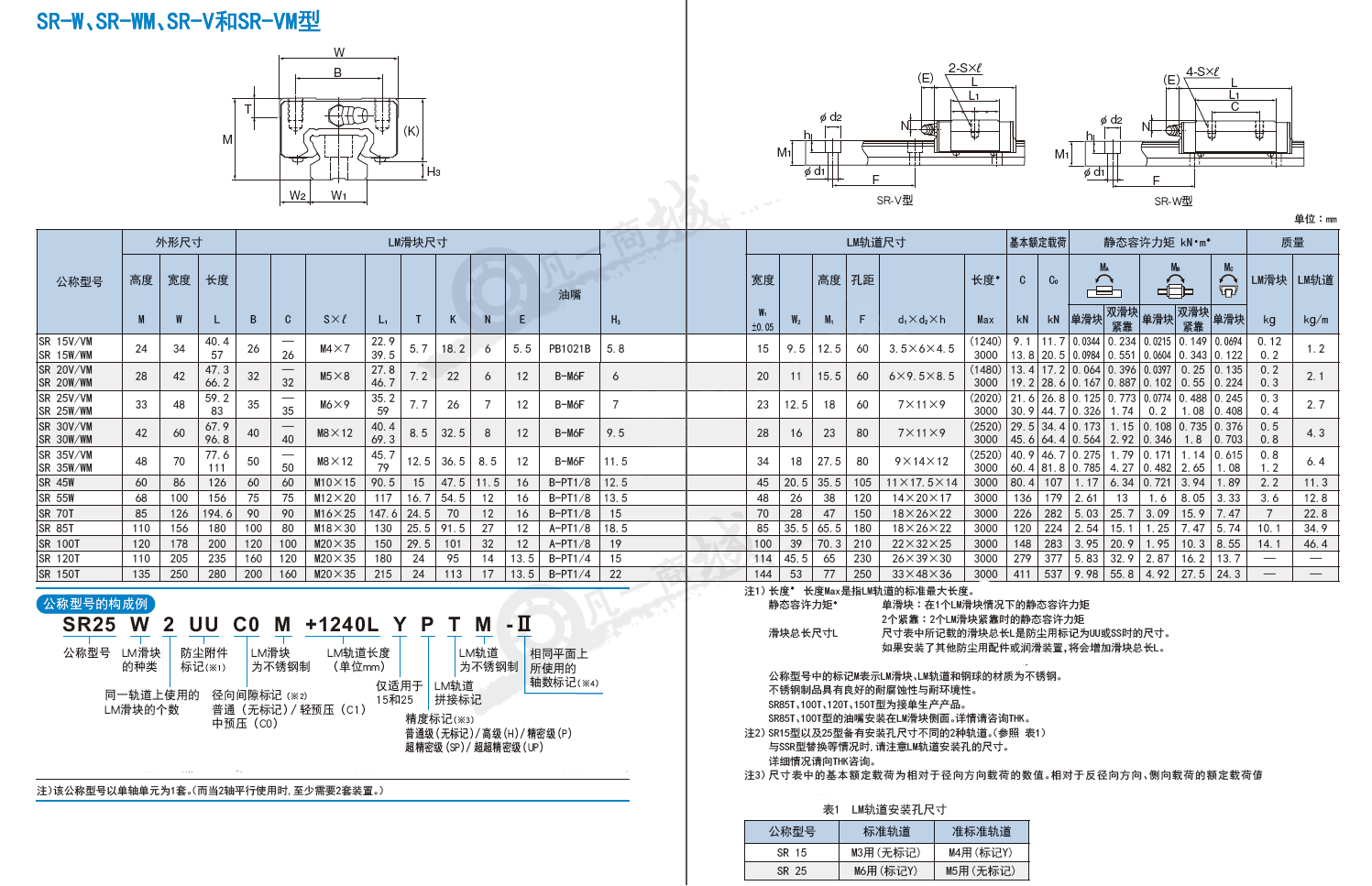

SR-V、SR-W系列型號規格尺寸表：

注：鼠標右鍵點擊圖片，選（在新標簽頁中打開圖片）來查看大圖。
