徑向型-THK直線導軌SR型

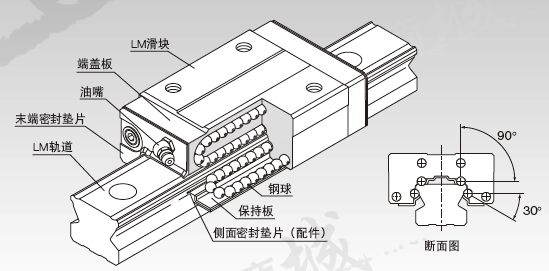

鋼球沿著導軌和SR滑塊上經過精密研磨加工的4列滾動面進行滾動；通過組裝在LM滑塊上的端蓋板,使鋼球列循環運動。

SR滑塊采用保持板將鋼球保持住,因此即使從導軌中抽出SR滑塊,鋼球也不會脫落。同時,因斷面高度低,并且對SR滑塊進行了高剛性設計,從而能獲得穩定的高精度直線運動。

【 小型化、重負荷】

因為斷面高度低的小型化設計的類型具有在徑向方向上承重能力強的鋼球接觸構造,所以最適合于水

平導向部。

【 容易實現安裝精度】

此類型是自動調心型,容易吸收2軸之間平行度和水平的精度誤差,從而實現高精度,平穩的直線運動。

【 低噪音型】

各鋼球列的回轉部被設計成能通過SR滑塊端蓋板的導向部，使鋼球能夠平滑地循環，因此可實現低噪音運動。

【 出色的耐久性】

即使在預壓或偏置負荷作用之下,鋼球的差動滑動量也抑制在最低限度，實現了高耐磨損性和精度的長期維持。

【 還備有不銹鋼型】

SR滑塊、導軌、鋼球也可采用不銹鋼制造。

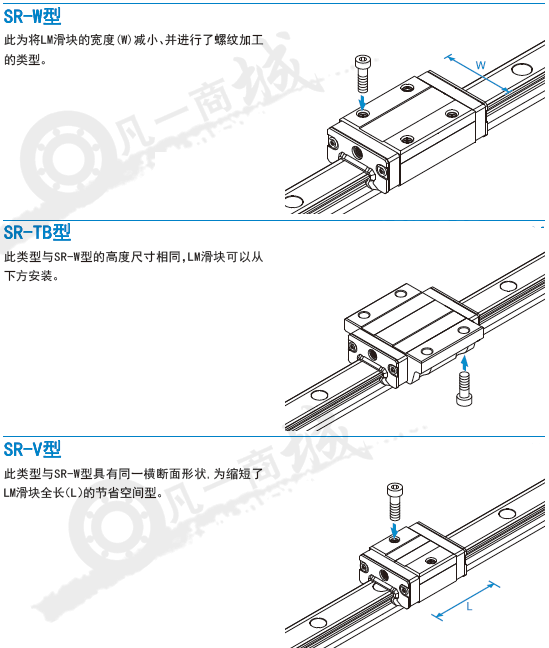

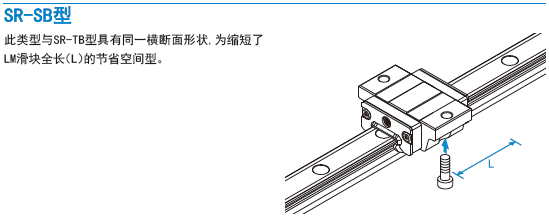

滑塊型式：

徑向間隙（預壓）：

通常間隙（無符號）:

● 負荷施加方向固定,沖擊和振動較小,并且2軸平行使用的場所

● 不需要非常高的精度,而滑動阻力必須盡可能低的場所

輕預壓（C1）

● 需承受懸臂負荷或力矩負荷的場所

● 以單軸使用的場所

● 要求輕負荷和高精度的場所

中預壓（C0）

● 需要高剛性、承受振動和沖擊的場所

精度規格：

可以按型號劃分為普通級（無標記）、高級（H）、精密級（P）、超精密級（SP）以及超超精密級（UP）。

按精度等級規格分類的LM軌道長度和行走平行度。單位∶μm

防塵附件標記：

UU：末端密封墊片

SS：帶末端密封墊片＋側面密封墊片＋內部密封墊片

DD：帶雙密封墊片＋側面密封墊片＋內部密封墊片

ZZ：帶末端密封墊片＋側面密封墊片＋內部密封墊片 ＋金屬刮板

KK：帶雙密封墊片＋側面密封墊片＋內部密封墊片 ＋金屬刮板

SSHH：帶末端密封墊片＋側面密封墊片＋內部密封墊片 ＋LaCS

DDHH：帶雙密封墊片＋側面密封墊片＋內部密封墊片 ＋LaCS

ZZHH：帶末端密封墊片＋側面密封墊片＋內部密封墊片 ＋金屬刮板＋LaCS

KKHH：帶雙密封墊片＋側面密封墊片＋內部密封墊片 ＋金屬刮板＋LaCS

JJHH：帶末端密封墊片＋側面密封墊片＋內部密封墊片 ＋LaCS＋防塵蓋(兼有金屬刮板的功能)

TTHH：帶雙密封墊片＋側面密封墊片＋內部密封墊片 ＋LaCS＋防塵蓋(兼有金屬刮板的功能)

（注：LaCS表示層疊式接觸刮板）

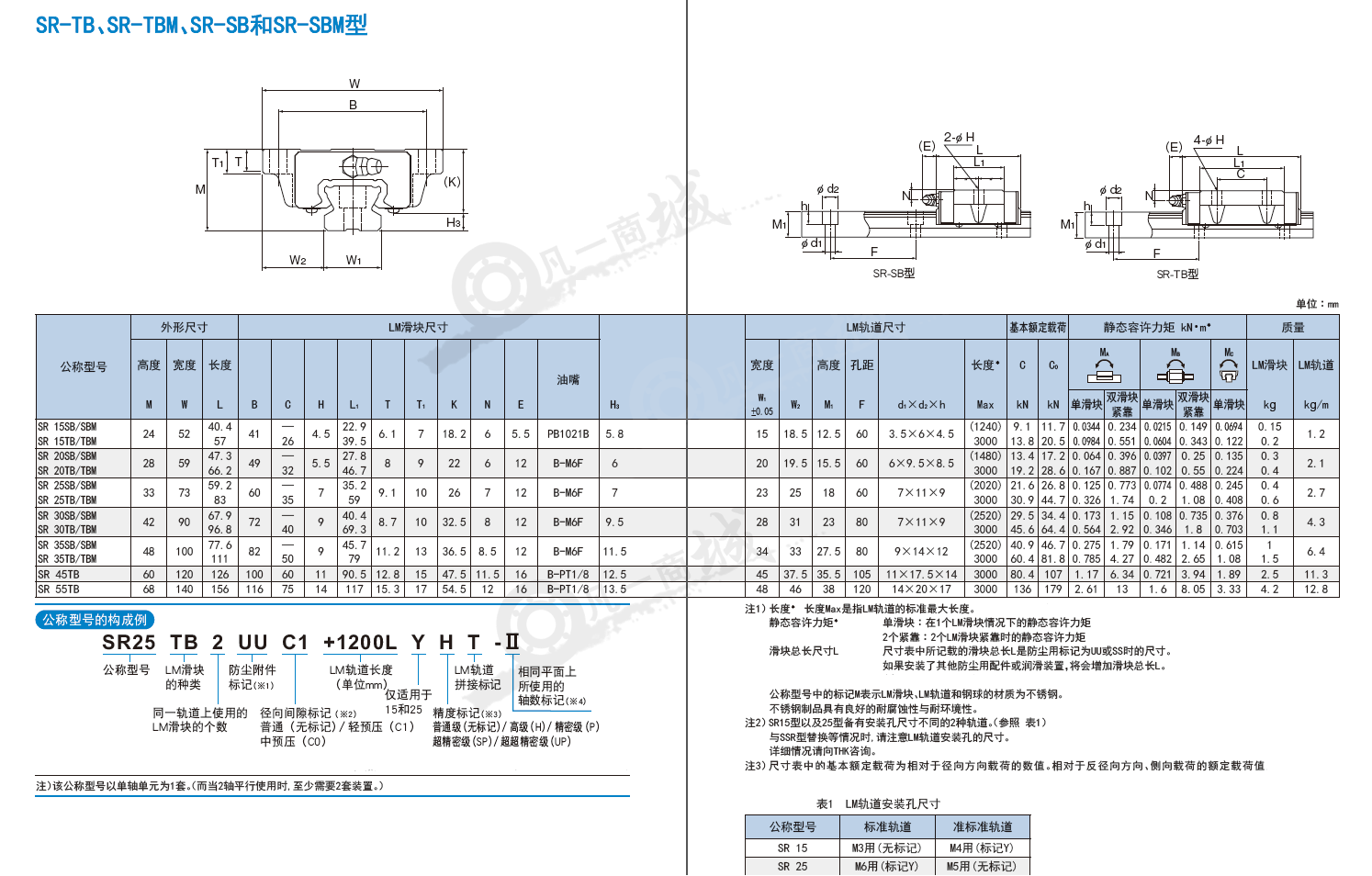

SR-SB系列型號規格尺寸表：

注：鼠標右鍵點擊圖片，選（在新標簽頁中打開圖片）來查看大圖。
