機床用超重載荷-THK直線導軌NR/NRS-X型

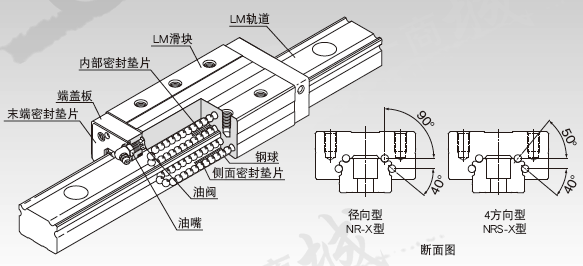

鋼球沿著導軌和NR滑塊上經過精密研磨加工的4列滾動面進行滾動；通過組裝在NR滑塊上的端蓋板，使鋼球列循環運動。鋼球的滾動面是通過專用設備和具有極高精度的加工技術加工而成，實現了比以往產品更接近球徑的深溝滾動面加工的加工。因此，提高了工具機所必需的高剛性、耐振動與沖擊性、阻尼性(減衰性)，成為能夠承受超重載荷的類型。

NR/NRS-X型的導軌的剛性非常高，因此在結構上容易受到安裝面的中心線不重合度、組裝誤差的影響。若受到了這種影響，則可能造成使用壽命縮短、運行不暢。

【 提高了阻尼效果】

機床（裝配NR或NRS）非切削運行時，導軌像平常一樣輕快地運動，機床切削工件時，由于導軌承受切削負荷，鋼球與滾動面之間的接觸面積增大，滾動運動與滑動運動混和在一起，成為恰當?shù)臐L動滑動運動。因此，摩擦阻力增加，提高了阻尼效果(減衰性)。由于這時滑動的絕對量甚微，磨損極少，因而對壽命不會產生影響。

【 極其合理的導軌】

NR和NRS型不會產生在哥德式拱形溝槽中所見到的過大的差動滑動，快速進給時能輕快地運動，實現了較高的定位精度。同時，在切削時根據切削負荷會產生適當?shù)牟顒踊瑒?，來增加滾動阻力，提高了阻尼效果，改善了切削性能。因此，NR和NRS型是設計極其合理的滾動導軌。

【 高剛性】

反徑向與側向剛性低下的原因是由于NR滑塊或?qū)к壉旧淼膭傂缘停瑸榱颂岣逳R滑塊和導軌的剛性，使用FEM在有限的尺寸內對NR滑塊和導軌進行了優化設計。

同時，THK還備有具有相同尺寸但特性有所不同的、徑向型的NR-X型和4方向型的NRS-X型這2種類型的產品，可根據條件要求來選擇使用。

【 超重載荷】

因為滾動面的曲率近似于球徑，所以承載負荷時，鋼球接觸面積會變大，滾動導軌能夠獲得超重載荷的承載能力。

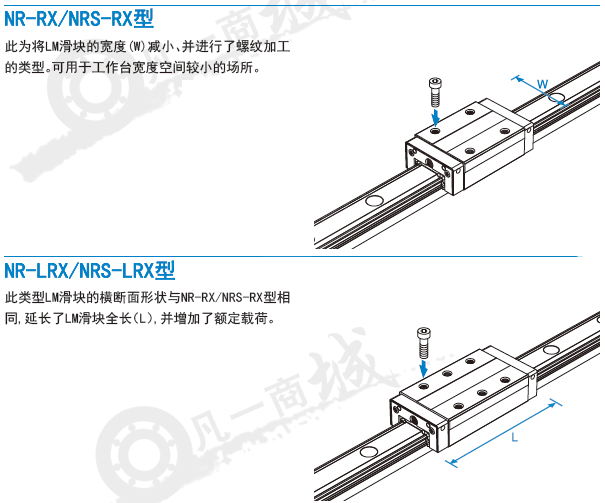

滑塊型式：

徑向間隙（預壓）：

通常間隙（無符號）:

● 負荷施加方向固定,沖擊和振動較小,并且2軸平行使用的場所

● 不需要非常高的精度,而滑動阻力必須盡可能低的場所

輕預壓（C1）

● 需承受懸臂負荷或力矩負荷的場所

● 以單軸使用的場所

● 要求輕負荷和高精度的場所

中預壓（C0）

● 需要高剛性、承受振動和沖擊的場所

精度規格：

可以按型號劃分為普通級（無標記）、高級（H）、精密級（P）、超精密級（SP）以及超超精密級（UP）。

按精度等級規格分類的LM軌道長度和行走平行度。單位∶μm

防塵附件標記：

UU：末端密封墊片

SS：帶末端密封墊片＋側面密封墊片＋內部密封墊片

DD：帶雙密封墊片＋側面密封墊片＋內部密封墊片

ZZ：帶末端密封墊片＋側面密封墊片＋內部密封墊片 ＋金屬刮板

KK：帶雙密封墊片＋側面密封墊片＋內部密封墊片 ＋金屬刮板

SSHH：帶末端密封墊片＋側面密封墊片＋內部密封墊片 ＋LaCS

DDHH：帶雙密封墊片＋側面密封墊片＋內部密封墊片 ＋LaCS

ZZHH：帶末端密封墊片＋側面密封墊片＋內部密封墊片 ＋金屬刮板＋LaCS

KKHH：帶雙密封墊片＋側面密封墊片＋內部密封墊片 ＋金屬刮板＋LaCS

JJHH：帶末端密封墊片＋側面密封墊片＋內部密封墊片 ＋LaCS＋防塵蓋(兼有金屬刮板的功能)

TTHH：帶雙密封墊片＋側面密封墊片＋內部密封墊片 ＋LaCS＋防塵蓋(兼有金屬刮板的功能)

（注：LaCS表示層疊式接觸刮板）

NR-RX、NR-LRX系列型號規格尺寸表：

注：鼠標右鍵點擊圖片，選（在新標簽頁中打開圖片）來查看大圖。
