機床用超重載荷-THK直線導軌NR/NRS-X型

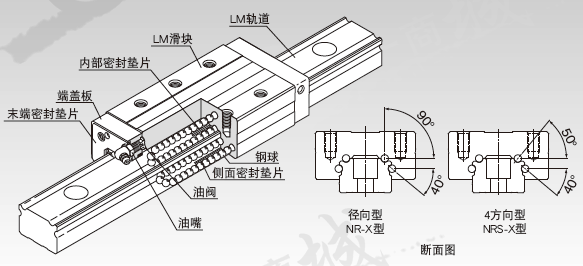

鋼球沿著導軌和NR滑塊上經過精密研磨加工的4列滾動面進行滾動；通過組裝在NR滑塊上的端蓋板，使鋼球列循環運動。鋼球的滾動面是通過專用設備和具有極高精度的加工技術加工而成，實現了比以往產品更接近球徑的深溝滾動面加工的加工。因此，提高了工具機所必需的高剛性、耐振動與沖擊性、阻尼性(減衰性)，成為能夠承受超重載荷的類型。

NR/NRS-X型的導軌的剛性非常高，因此在結構上容易受到安裝面的中心線不重合度、組裝誤差的影響。若受到了這種影響，則可能造成使用壽命縮短、運行不暢。

滑塊型式：

徑向間隙（預壓）：

通常間隙（無符號）:

● 負荷施加方向固定,沖擊和振動較小,并且2軸平行使用的場所

● 不需要非常高的精度,而滑動阻力必須盡可能低的場所

輕預壓（C1）

● 需承受懸臂負荷或力矩負荷的場所

● 以單軸使用的場所

● 要求輕負荷和高精度的場所

中預壓（C0）

● 需要高剛性、承受振動和沖擊的場所

精度規格：

可以按型號劃分為普通級（無標記）、高級（H）、精密級（P）、超精密級（SP）以及超超精密級（UP）。

按精度等級規格分類的LM軌道長度和行走平行度。單位∶μm

防塵附件標記：

UU：末端密封墊片

SS：帶末端密封墊片＋側面密封墊片＋內部密封墊片

DD：帶雙密封墊片＋側面密封墊片＋內部密封墊片

ZZ：帶末端密封墊片＋側面密封墊片＋內部密封墊片 ＋金屬刮板

KK：帶雙密封墊片＋側面密封墊片＋內部密封墊片 ＋金屬刮板

SSHH：帶末端密封墊片＋側面密封墊片＋內部密封墊片 ＋LaCS

DDHH：帶雙密封墊片＋側面密封墊片＋內部密封墊片 ＋LaCS

ZZHH：帶末端密封墊片＋側面密封墊片＋內部密封墊片 ＋金屬刮板＋LaCS

KKHH：帶雙密封墊片＋側面密封墊片＋內部密封墊片 ＋金屬刮板＋LaCS

JJHH：帶末端密封墊片＋側面密封墊片＋內部密封墊片 ＋LaCS＋防塵蓋(兼有金屬刮板的功能)

TTHH：帶雙密封墊片＋側面密封墊片＋內部密封墊片 ＋LaCS＋防塵蓋(兼有金屬刮板的功能)

（注：LaCS表示層疊式接觸刮板）

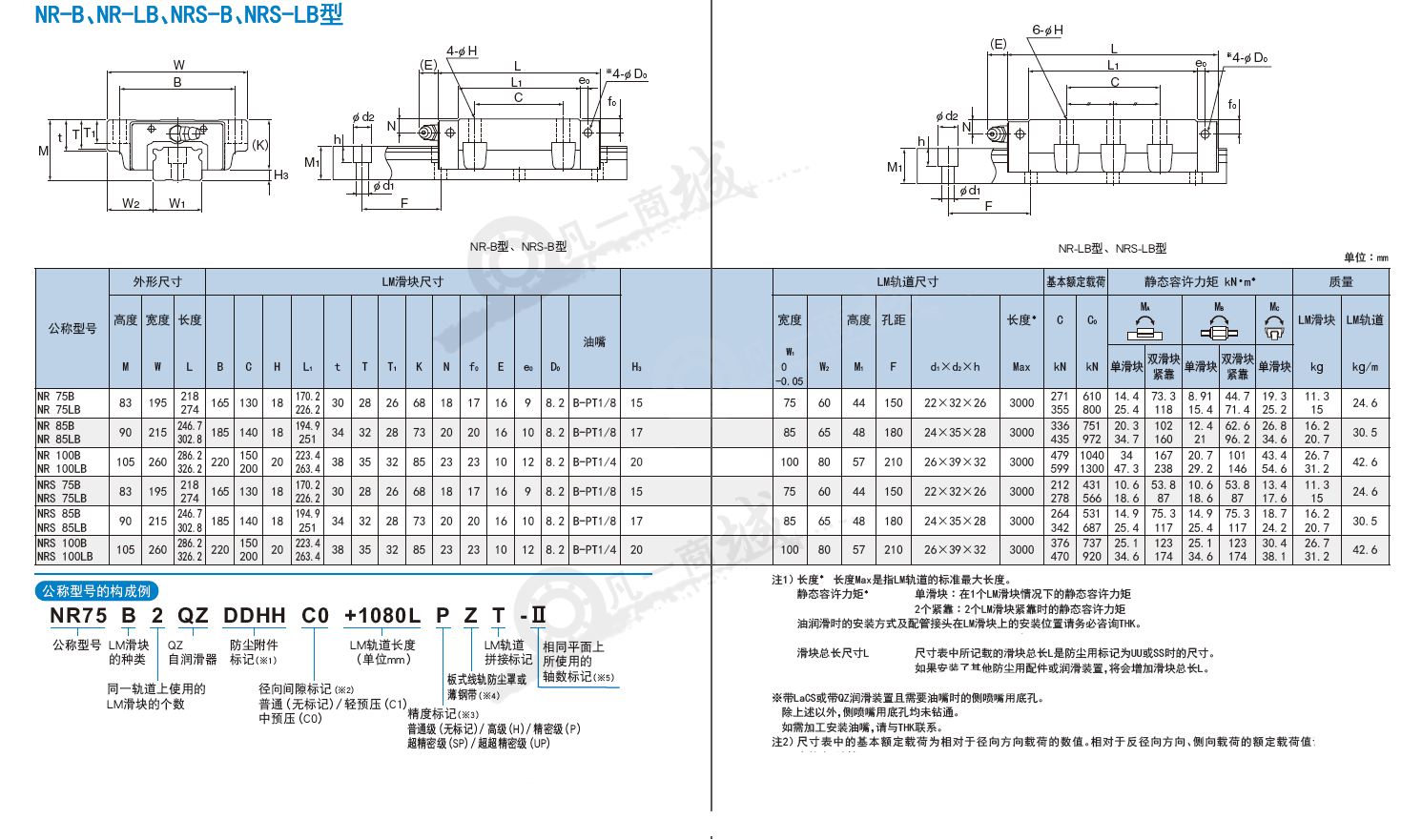

NR-B、NR-LB系列型號規格尺寸表：

注：鼠標右鍵點擊圖片，選（在新標簽頁中打開圖片）來查看大圖。
