THK微型直線導軌-RSR型

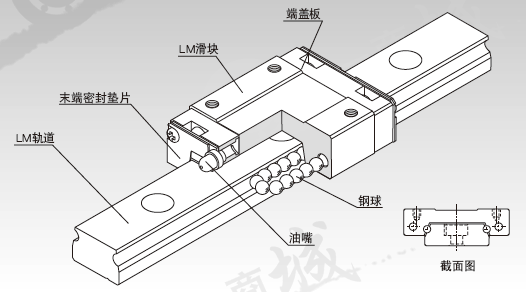

在RSR和RSR-W型滾動導軌中，鋼球沿著軌道和滑塊上經過精密研磨加工的2列滾動面進行滾動；通過組裝在滑塊上的端蓋板,使鋼球列循環運動。鋼球在小型化設計的構造中循環運動,可實現無行程限制的無限直線運動。

滑塊的形狀被設計成在有限的空間內能具有高剛性,通過與大直徑鋼球相配合,使在各個方向均能獲得高剛性。

【 超小型化設計】

在交叉滾柱導軌以及直線滾動單元的有限行程類型中,保持架最容易出現問題，而在RSR/RSR-W型中保持架不會偏移,從而實現了高可靠性、小型的直線運動系統。

【 可承載所有方向的負荷】

這些型號可承載所有方向的負荷,對于小力矩負荷來說，單軸導軌足以勝任。特別是RSR-W型增加了有效鋼珠數量,加寬了軌道幅度,提高了抗力矩的剛性。因此,與平行使用的一對直線軸承相比,實現了更小巧的構造、更耐久的直線運動。

【 還備有不銹鋼型】

滑塊、導軌、鋼球也可采用不銹鋼制造。

RSR型在其鋼球滾動面的形狀上采用哥德式拱形溝槽，因此當2軸平行組合使用時,如果安裝面產生精度誤差會增加滾動阻力,并對導軌運動的順暢性產生不利影響。

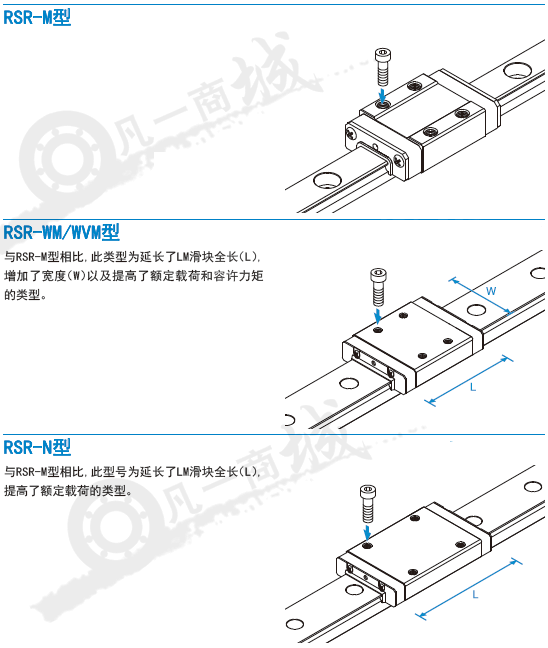

滑塊型式：

徑向間隙（預壓）：

通常間隙（無符號）:

● 負荷施加方向固定,沖擊和振動較小,并且2軸平行使用的場所

● 不需要非常高的精度,而滑動阻力必須盡可能低的場所

輕預壓（C1）

● 需承受懸臂負荷或力矩負荷的場所

● 以單軸使用的場所

● 要求輕負荷和高精度的場所

精度規格：

可以按型號劃分為普通級（無標記）、高級（H）、精密級（P）、超精密級（SP）以及超超精密級（UP）。

按精度等級規格分類的LM軌道長度和行走平行度。單位∶μm

防塵附件標記：

UU：末端密封墊片

SS：帶末端密封墊片＋側面密封墊片＋內部密封墊片

DD：帶雙密封墊片＋側面密封墊片＋內部密封墊片

ZZ：帶末端密封墊片＋側面密封墊片＋內部密封墊片 ＋金屬刮板

KK：帶雙密封墊片＋側面密封墊片＋內部密封墊片 ＋金屬刮板

SSHH：帶末端密封墊片＋側面密封墊片＋內部密封墊片 ＋LaCS

DDHH：帶雙密封墊片＋側面密封墊片＋內部密封墊片 ＋LaCS

ZZHH：帶末端密封墊片＋側面密封墊片＋內部密封墊片 ＋金屬刮板＋LaCS

KKHH：帶雙密封墊片＋側面密封墊片＋內部密封墊片 ＋金屬刮板＋LaCS

JJHH：帶末端密封墊片＋側面密封墊片＋內部密封墊片 ＋LaCS＋防塵蓋(兼有金屬刮板的功能)

TTHH：帶雙密封墊片＋側面密封墊片＋內部密封墊片 ＋LaCS＋防塵蓋(兼有金屬刮板的功能)

（注：LaCS表示層疊式接觸刮板）

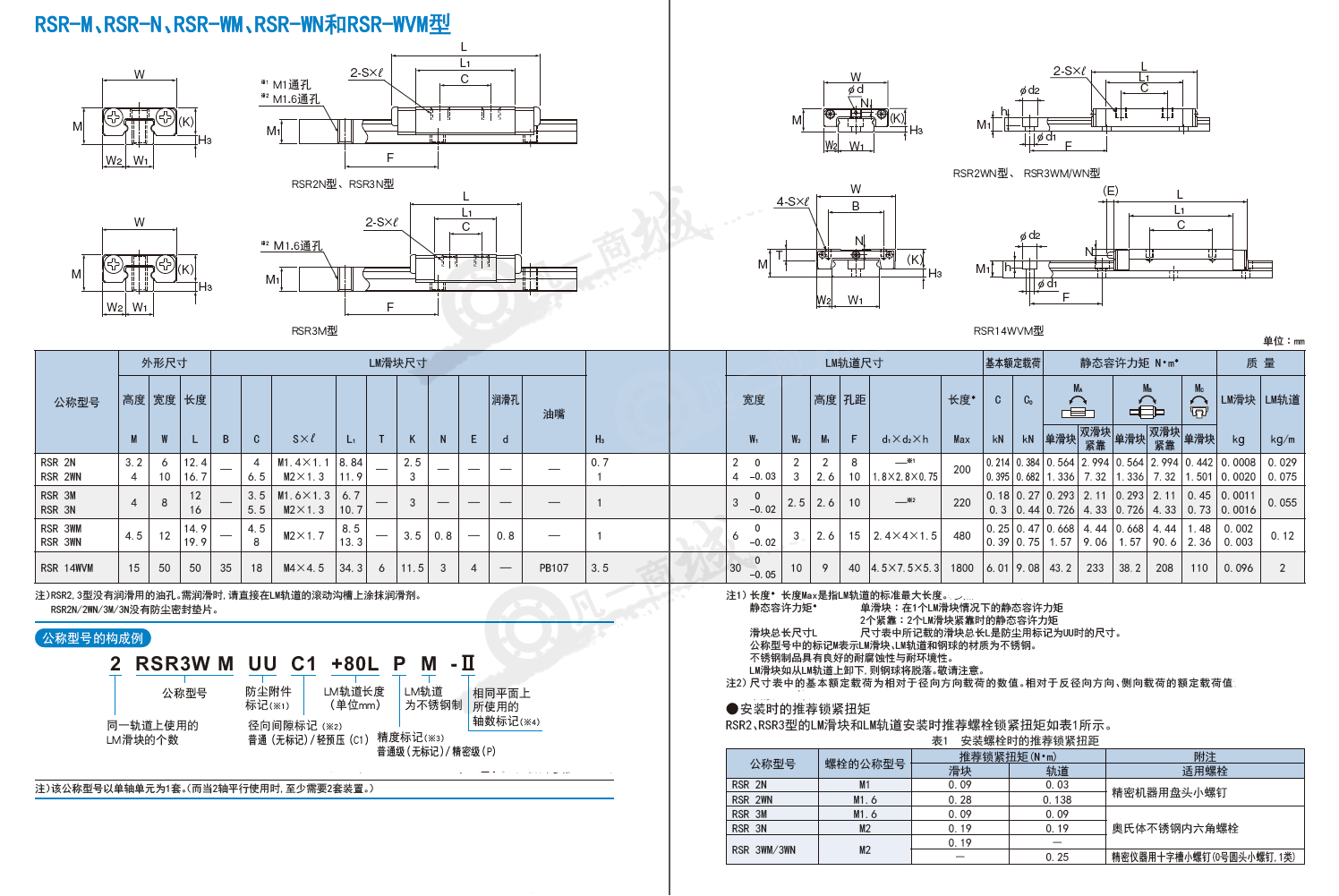

RSR系列型號規格尺寸表：
