滾柱保持器型-THK直線導軌SRG型 超高剛性

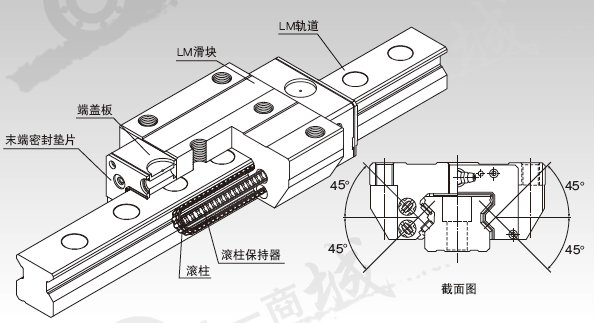

SRG型通過采用滾柱保持器,能獲得低摩擦的平滑運動，是實現了長期運行而免維護的超高剛性滾柱導軌。

【 超高剛性】

使用高剛性滾柱作為滾動體以及令滾柱全長為滾柱直徑1.5倍以上,由此可以得到更高的剛性。

【 4方向等負荷】

為使LM滑塊上的4個作用方向（徑向、反徑向和側向）均具有相同的額定載荷，各滾柱列被設計成按接觸角45?配置，因此所有方向都具有高剛性。

【 通過防止偏移來實現平滑運動】

通過滾柱保持器使?jié)L柱被均勻分隔排列進行循環,因此可以防止滑塊到達負荷區時的滾柱偏移,還能最大程度地減少滾動阻力的起伏變動,從而實現平滑而穩定的運動。

【 長期運行而免維護】

使用滾柱保持器可消除滾柱之間的相互摩擦,并提高油脂的保持能力,從而實現了長期運行而免維護。

【 世界標準尺寸】

此型號的尺寸設計以由直線運動系統之先驅THK所開發的、事實上已成為世界標準的全鋼球LM滾動導軌HSR型為基準。

【 配件豐富】

備有末端密封墊片、內部密封墊片、側面密封墊片、多層式接觸刮板LaCS、防塵蓋、側面刮板、GC孔蓋等部件，適用于各種使用環境。

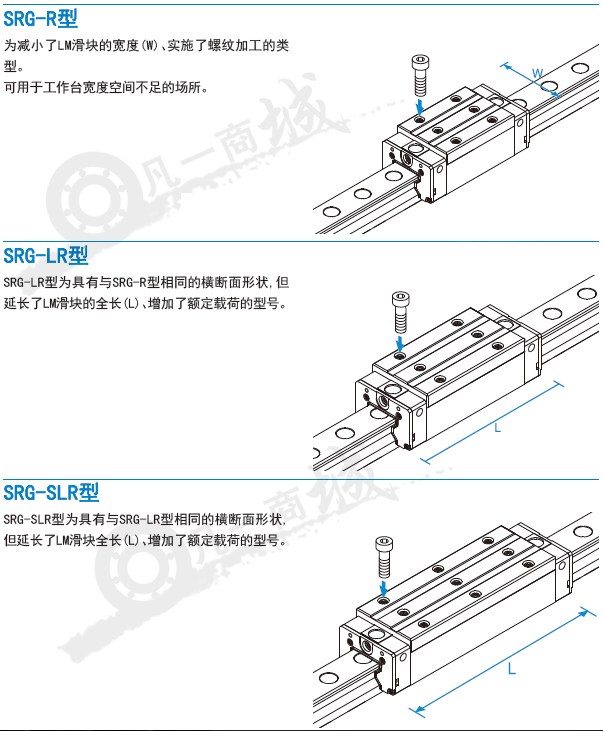

滑塊型式：

徑向間隙（預壓）：

通常間隙（無符號）:

● 負荷施加方向固定,沖擊和振動較小,并且2軸平行使用的場所

● 不需要非常高的精度,而滑動阻力必須盡可能低的場所

輕預壓（C1）

● 需承受懸臂負荷或力矩負荷的場所

● 以單軸使用的場所

● 要求輕負荷和高精度的場所

中預壓（C0）

● 需要高剛性、承受振動和沖擊的場所

精度規格：

可以按型號劃分為普通級（無標記）、高級（H）、精密級（P）、超精密級（SP）以及超超精密級（UP）。

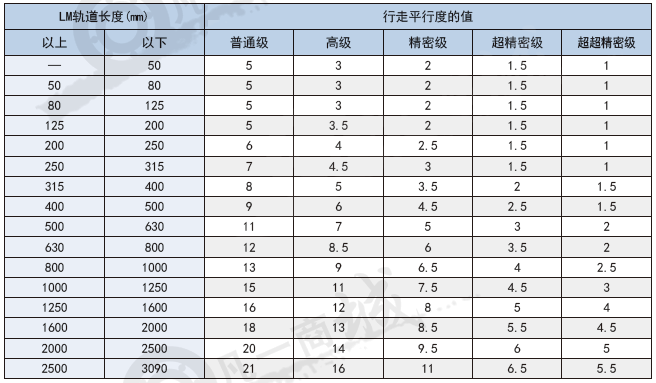

按精度等級規格分類的LM軌道長度和行走平行度。單位∶μm

防塵附件標記：

UU：末端密封墊片

SS：帶末端密封墊片＋側面密封墊片＋內部密封墊片

DD：帶雙密封墊片＋側面密封墊片＋內部密封墊片

ZZ：帶末端密封墊片＋側面密封墊片＋內部密封墊片 ＋金屬刮板

KK：帶雙密封墊片＋側面密封墊片＋內部密封墊片 ＋金屬刮板

SSHH：帶末端密封墊片＋側面密封墊片＋內部密封墊片 ＋LaCS

DDHH：帶雙密封墊片＋側面密封墊片＋內部密封墊片 ＋LaCS

ZZHH：帶末端密封墊片＋側面密封墊片＋內部密封墊片 ＋金屬刮板＋LaCS

KKHH：帶雙密封墊片＋側面密封墊片＋內部密封墊片 ＋金屬刮板＋LaCS

JJHH：帶末端密封墊片＋側面密封墊片＋內部密封墊片 ＋LaCS＋防塵蓋(兼有金屬刮板的功能)

TTHH：帶雙密封墊片＋側面密封墊片＋內部密封墊片 ＋LaCS＋防塵蓋(兼有金屬刮板的功能)

（注：LaCS表示層疊式接觸刮板）

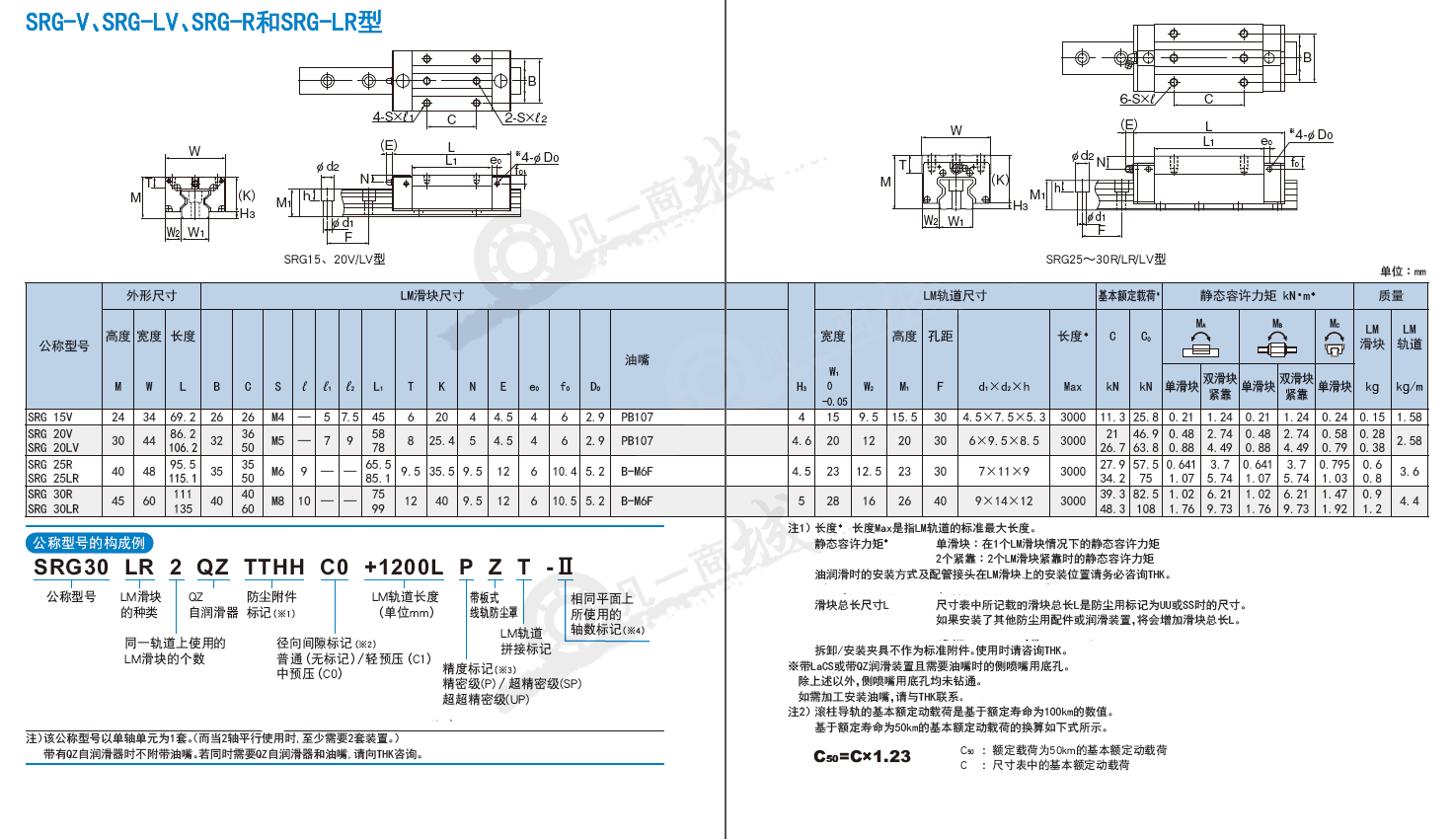

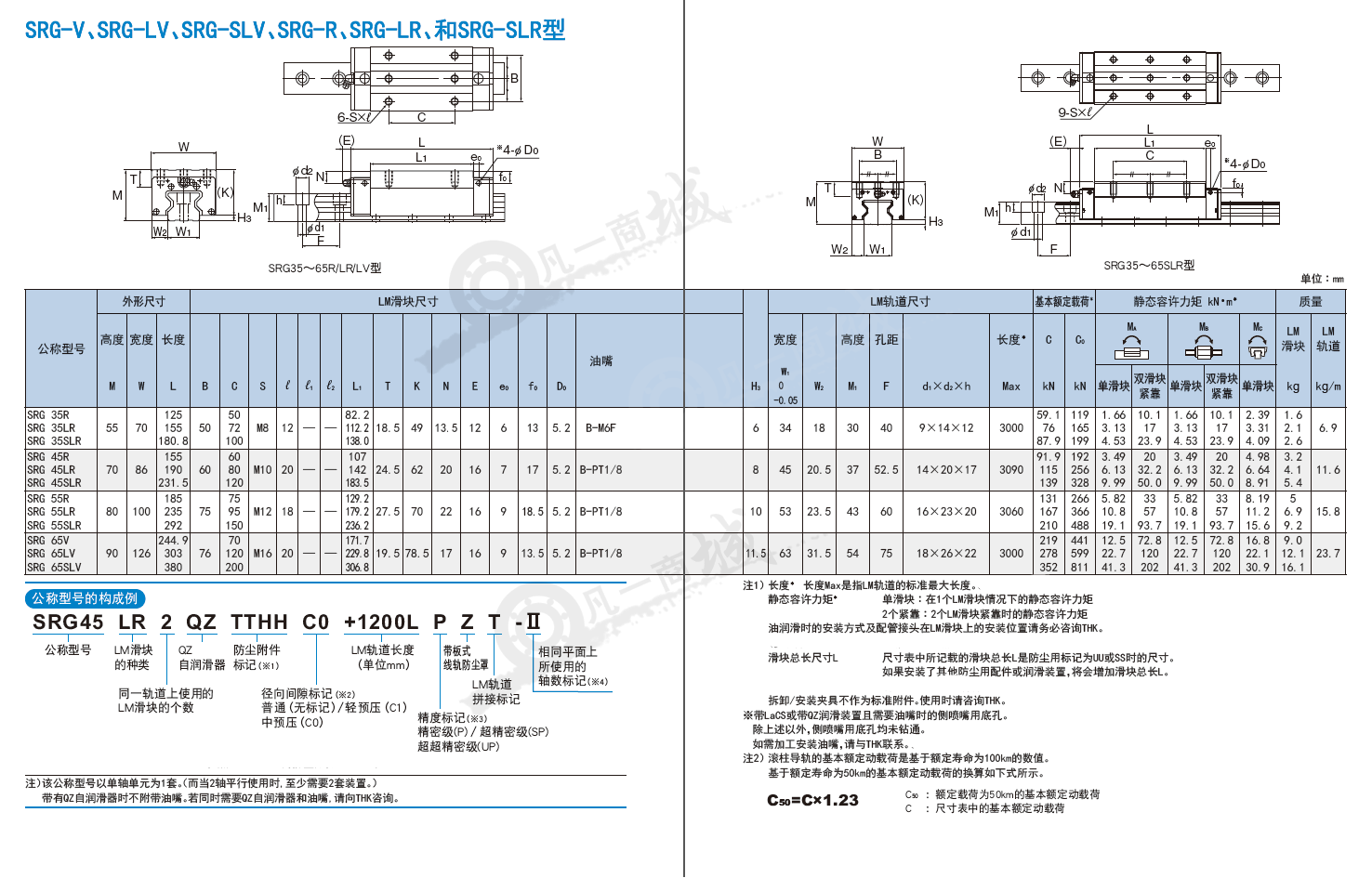

SRG-V SRG-LV SRG-R SRG-LR SRG-SLR系列型號規格尺寸表：

注：鼠標右鍵點擊圖片，選（在新標簽頁中打開圖片）來查看大圖。
