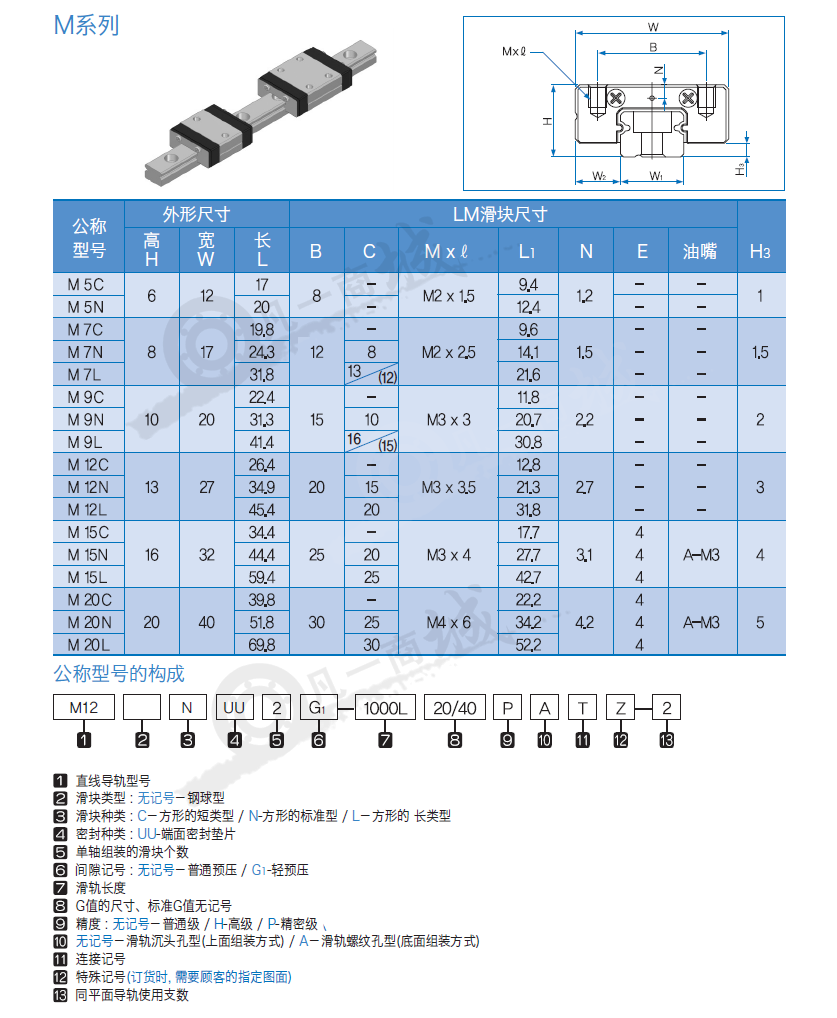

微型直線導軌M系列

WON微型直線導軌M系列是導軌和滑塊的軌道面采用2列哥德式圓弧槽, 45°接觸角4點接觸的鋼球列設計, 四方向等負載結構。雖然尺寸小, 但方向和大小有變化的變動負載和復合負載作用下, 得到穩定的行走及剛性。

a. 小型而高剛性四方向等負載型。

b. 為了方便設計, 提供了考慮有限空間和額定負載的多樣化規格。

c. 為了防止鋼球的脫落, 滑塊上裝有鋼絲鋼球保持器, 方便組裝滑塊和滑軌。

d. 采用不銹鋼材質, 適用于防銹環境和防塵要求的潔凈室。

M-C

- 與M-N 系列相同的截面形狀，使直線運動滑塊的全長縮短，使其緊湊的類型。

M-N

- 微型直線運動導軌的標準型。

M-L

- 與M-N 系列相同的截面形狀，使直線運動滑塊的全長拉長，增加額定荷重的類型。

M系列-WON微型直線導軌M5~20（C-N-L）產品資料由凡一商城tzjd.com.cn整理
