重負載滾柱型直線導軌R系列

WON直線導軌R系列是使用滾柱滾動體, 4列圓柱型滾柱45°接觸角排列, 可同時承受徑向、反徑向、橫向負載的結構。

滾柱滾動體的彈性變形量比鋼球滾動體小, 對于外部負載的變形量相對小, 軌道面與滾柱的接觸面積大,可承受高剛性和重負載, 壽命長, 耐沖擊、耐磨性等非常優秀, 摩擦阻力小、噪音低, 實現平滑穩定的運行。

根據使用條件在滾動體施加預壓, 得到更高的剛性。

a. 優秀的品質、高精度、省力效果大。

b. 高剛性、高精度, 實現長期穩定的行走精度。

c . 耐磨性好、摩擦阻力小、壽命長。

d. 與相同尺寸的鋼球型相比, 得到更高的剛性與負載能力。

e. 與鋼球型相比, 對于沖擊或變動負載的變形量小, 固有振動數對比振動衰減時間短, 具有優秀的振動特性。

f. 與相同尺寸的鋼球型直線導軌相比, 具有更大的基本額定負載, 有利于設備的小型化, 使用相同尺寸也能獲得更長的使用壽命。

g. 為了方便設計, 提供多樣化規格。

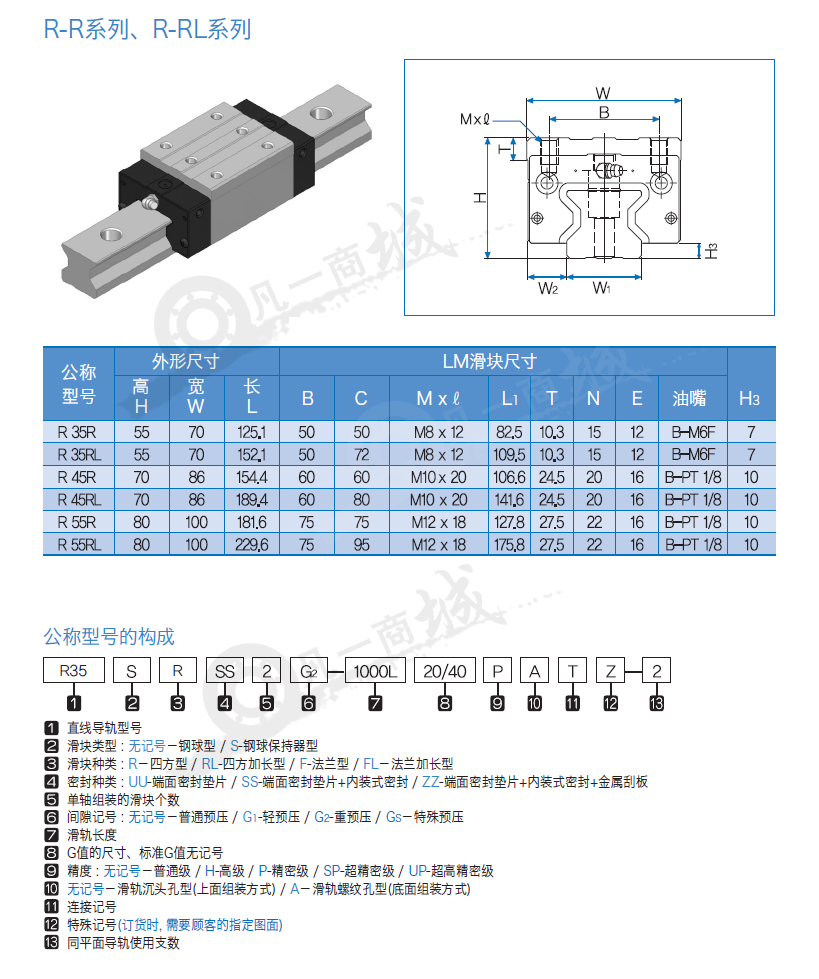

R-R

-滑塊上面已進行螺絲攻加工，使直線運動滑塊的寬度最小化的緊湊型。

- 高剛性、高負荷四方向等負荷類型。

R-RL

- 與R-R系列相同的截面形狀，使直線運動滑塊的全長拉長，增加額定荷重的類型。

- 高剛性、高負荷四方向等負荷類型。

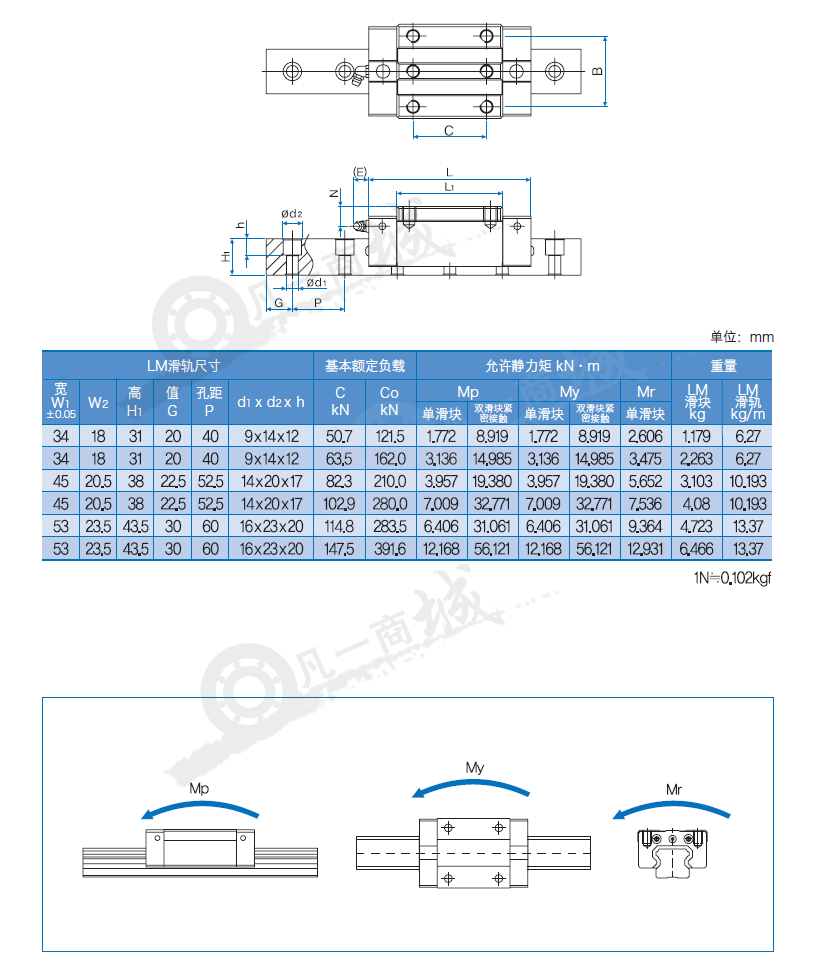

R-R、R-RL系列-WON滾柱直線導軌R35~55（R-RL）產品資料由凡一商城tzjd.com.cn整理
