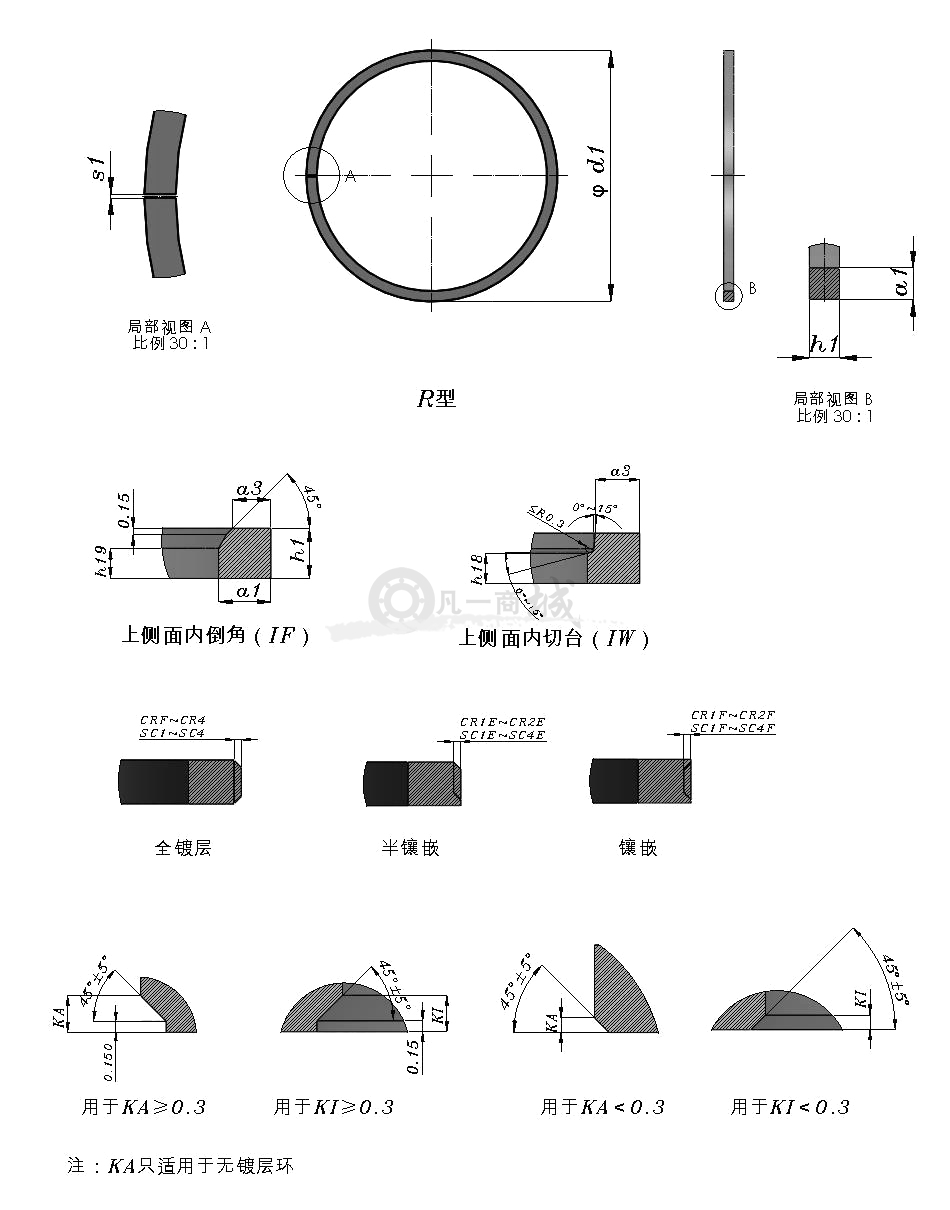

柱面矩形環（R），基本直徑d1=90mm（90），基本環高h(yuǎn)1=2.5mm（2.5），由不經熱處理的灰鑄鐵制成，材料細級別12（MC12），全部表面磷化處理（PO），符合本部分要求的鑄鐵制活塞環，標記為：活塞環GB/T1149.7R-90×2.5-MC12/PO

R型柱面矩形環[GB/T1149.7-2010]尺寸參數表：

上側面內倒角或內切臺尺寸表

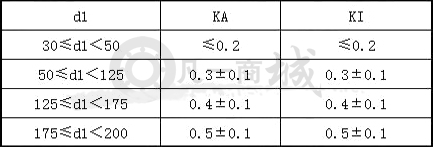

尺寸KA和KI尺寸表

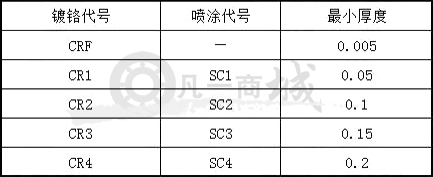

鍍/涂層厚度尺寸表
