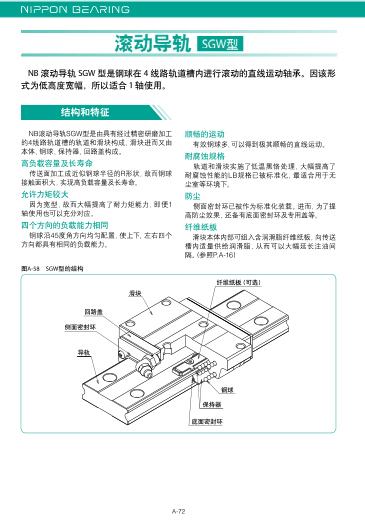

NB滾動導軌SGW型是鋼球在4線路軌道槽內進行滾動的直線運動軸承。因該形式為低高度寬幅,所以適合1軸使用。

結構和特征

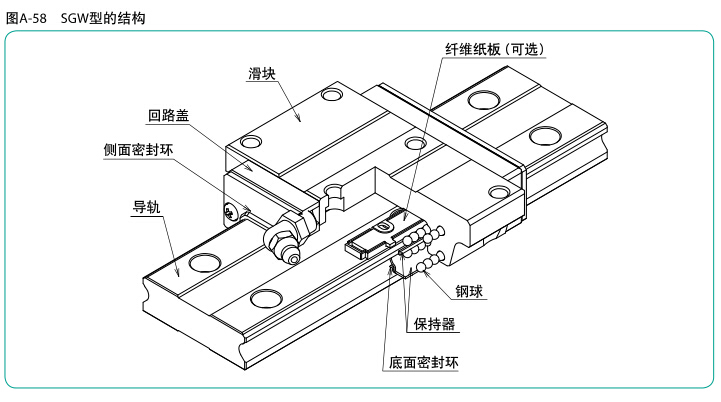

NB滾動導軌SGW型是由具有經過精密研磨加工的4線路軌道槽的軌道和滑塊構成,滑塊進而又由本體、鋼球、保持器、回路蓋構成。

高負載容量及長壽命

傳送面加工成近似鋼球半徑的R形狀,故而鋼球接觸面積大,實現高負載容量及長壽命。

允許力矩較大

因?yàn)閷捫?故而大幅提高了耐力矩能力,即便軸使用也可以充分對應。

四個方向的負載能力相同

鋼球沿45度角方向均勻配置,使上下、左右四個方向都具有相同的負載能力。

順暢的運動

有效鋼球多,可以得到極其順暢的直線運動。

耐腐蝕規格

軌道和滑塊實施了低溫黑鉻處理,大幅提高了耐腐蝕性能的LB規格巳被標準化,最適合用于無塵室等環境下。

防塵

側面密封環已被作為標準化裝載。進而,為了提高防塵效果,還備有底面密封環及專用蓋等。

纖維紙板

滑塊本體內部可組入含潤滑脂纖維紙板,向傳送槽內適量供給潤滑脂,從而可以大幅延長注油間隔。(參照PA-16)
