交叉滾柱導軌

NB交叉滾柱導軌是使用精密滾柱的非循環方式的直線運動軸承。主要使用于需要高精度的光學機械、計測儀器等。

結構與特征

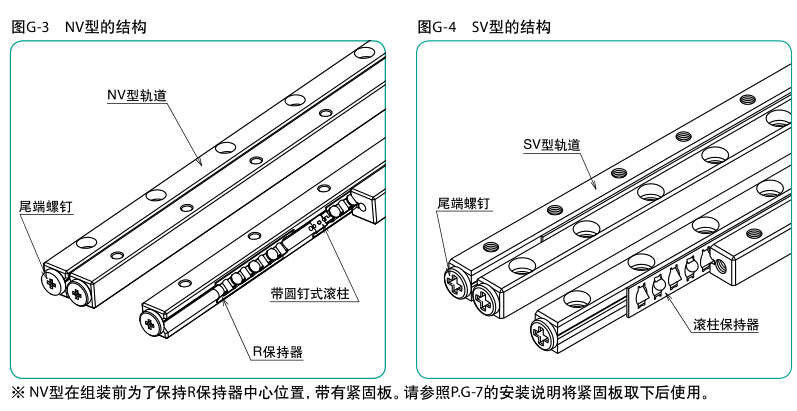

NB交叉滾柱導軌NV型由精密研磨加工成的軌道和內置帶圓釘式滾柱的R保持器(樹脂制)構成。為了使帶圓釘式滾柱可以順利轉動,對軌道進行了最為合適的設計:由于R保持器的帶圓釘式滾柱,軌道和滾動體不會打滑,可適用于在交叉滾柱導軌上較難進行的升降操作和節奏較快的操作等。

SV型、SVW型由精密硏磨加工成的軌道和滾柱保持器構成。滾動體中使用了精密滾柱,滾動體不循環,因此摩擦阻力的變動較少,進而即便是在輕負載時,啟動摩擦阻力和動摩擦阻力幾乎沒有差異。

最適于微調

由于摩擦阻力極小,啟動摩擦阻力和動摩擦阻力幾乎沒有差異,即便是微調也能正確隨動,實現高精度的直線運動裝置

低速穩定性

由于即便在輕負載下摩擦阻力的變動也極小因此可以實現從低速到高速的穩定操作。

高剛性·高負載容量

滾柱與鋼球相比面積較大,彈性變形量變小,并且由于是非循環方式,有效滾動體數量多,具有高剛性、高負載容量的特性。此外,由于N∨型的新的軌道設計,滾柱與軌道面的接觸長度與S∨型相比增加了30-58‰(圖G-2參照),通過減小滾柱節距,增加滾柱數將額定負荷增至1.3~2.5倍。

低噪音

交叉滾柱導軌消除了自循環部位發出的噪音.由于使用了保持器,因此滾動體之間也沒有接觸噪音.可實現靜音工作

全不銹鋼

耐腐蝕規格的交叉滾柱導軌SVS型·SWS型NVS-RNS型的構成零件全部使用了不銹鋼材料最適應用于無塵室等。

弧形軌

弧形軌使用了精密交叉滾柱的低摩擦阻力、非循環類型的弧形運動軸承。主要使用于不改變旋轉中心位置的情況下,需要變化傾斜度時、需要正確的傾斜角時,以及需要高精度的光學機械或計量儀器等等。

結構與特征

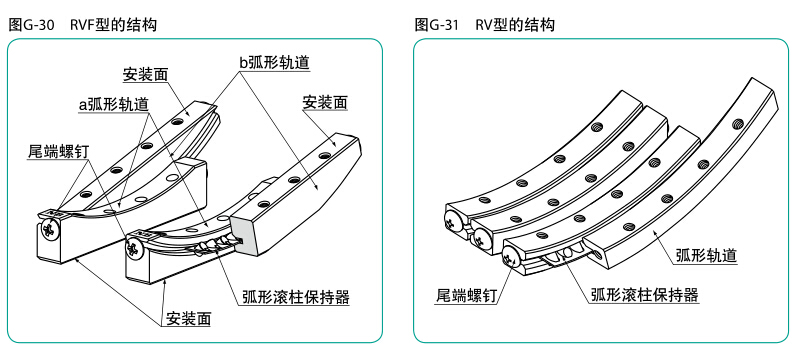

NB弧形軌RVF型的軌道擁有經過精密研磨加工的∨槽,安裝面由平坦的弧形軌道和配備了交叉滾柱的弧形滾柱保持器構成。NB弧形軌R型由擁有精密研磨加工的槽的弧形軌道和配備了交叉滾柱的弧形滾柱保持器構成。精密滾柱作為滾動體使用,由于是非循環類型因玭摩擦阻力的變動較少可實現極低摩擦阻力的弧形運動。

低摩擦阻力微調

經過精密研磨加工且使用了弧形滾柱保持器使得摩擦阻力極小,啟動摩擦和動摩擦幾乎沒有差異,因此,即便是微調也可正確移動,可實現高精度的弧形運動。

低噪音

弧形軌為非循環類型,因此由于循環部位造成的嗓音一概沒有。且使用了弧形滾柱保持器,也不會發出滾動體之間的接觸噪音,可安靜操作。

高剛性·高負載容量

滾柱與鋼球相比,接觸面積大、彈性變形量少同時由于是非循環類型,因此有效轉動體個數較多,使其擁有了高剛性、高負載容量這樣的特征。

安裝面平坦

RVF型的安裝面經過了平面加工,因此配備了本產品則不需要對工作臺、底座等進行較大難度的加工,可大幅削減成本。

旋轉中心位置相同

RVF型的弧形傳送槽經過了精密研磨加工,可得到正確的旋轉中心。且各尺寸2軸組合的情況下也可保證同一旋轉中心位置。(請參照表G-17。
