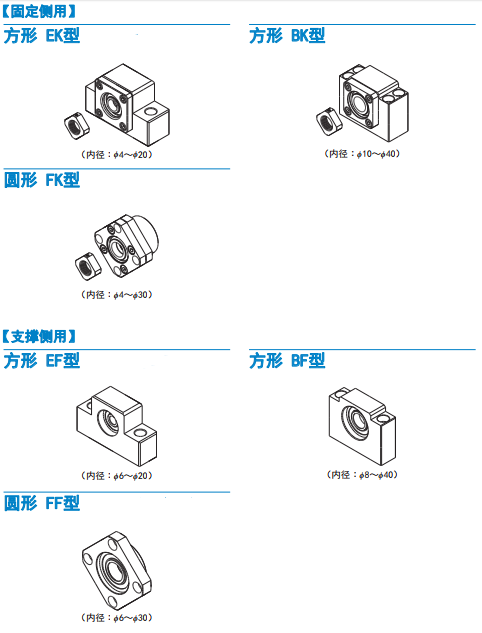

絲桿支撐座有6個系列，根據滾珠絲杠端末形狀提供EK、FK、EF和FF型，還有標準化的支承單元BK和BF型。

固定側單元裝有經預壓調整的JIS5級的角接觸軸承?？紤]到與滾珠絲杠在剛性上的均衡,使用了高剛性低扭矩的角接觸軸承（接觸角30°、DF組合）另外,在EK/FK4、5和6型的微型型號中裝有專為微型滾珠絲杠所開發的微型角接觸軸承。此軸承接觸角為45°,球徑小且鋼球數量多,是具有高剛性、高精度的微型角接觸軸承,可獲得穩定的旋轉性能。

支撐側的支承單元使用深溝滾珠軸承。

支承單元EK、FK和BK型的內部軸承中封入適量的鋰皂基潤滑脂,用特殊密封墊圈進行密封,所以能夠長期使用。

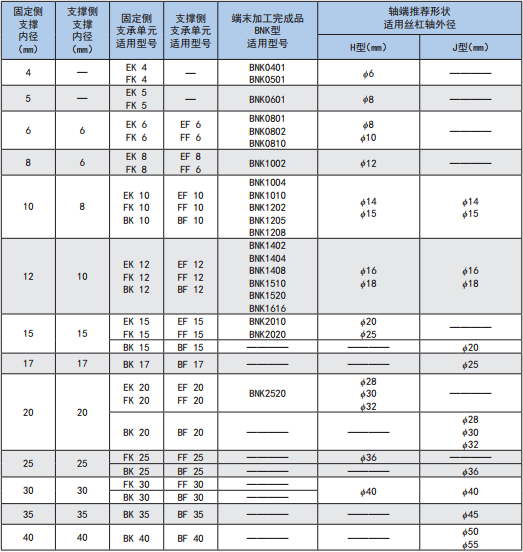

絲桿支撐座單元的種類以及適用絲杠軸外徑

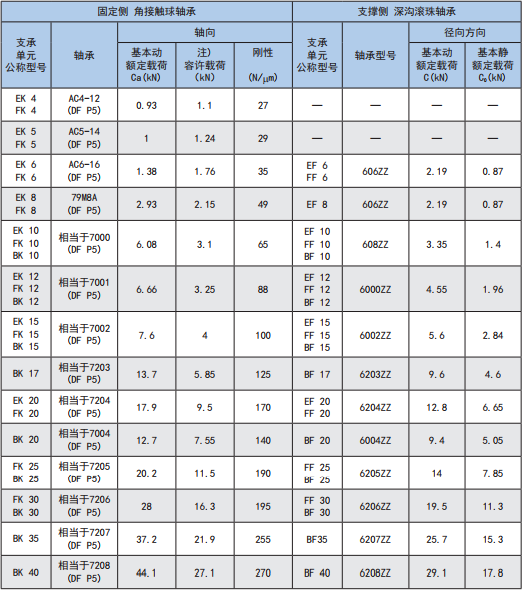

支撐座軸承型號和特性值
