【支撐座的安裝】

（1） 將固定座裝配到絲杠軸上。

（2） 將固定座單元插入后,擰緊鎖緊螺母,用墊塊和內六角固定螺絲將其固定。

（3） 用止動環將支撐側軸承固定到絲杠軸上,并裝入支撐側支承座。

● 請勿拆卸支撐座。

● 絲杠軸插入支承單元時,注意請不要將油密封圈的凸緣弄翻。

● 用內六角固定螺絲壓緊墊塊時,為防止松動,請將內六角固定螺

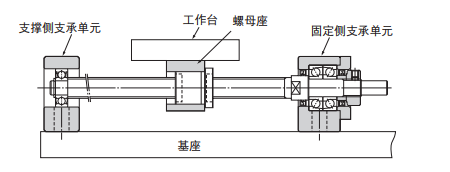

【安裝到工作臺以及基座上】

（1） 使用螺母座把螺母安裝在工作臺時,將螺母插入螺母座并暫時擰緊。

（2） 將固定座單元暫時擰緊到基座上。

 此時,將工作臺移近固定座單元并對準軸中心,調整工作臺使其能平滑移動。

● 以固定座單元為基準時,請將螺母外徑與工作臺或螺母座內徑之間留出一定間隙進行調整。

● 以工作臺為基準時,用薄墊片調整軸心高度（方形支承單元用）、或?qū)A形支撐座外表面與安裝部內面之間留一定間隙（圓形支承座用）進行調整。

（3） 將工作臺移近支撐側的支承單元,并對準軸中心,使工作臺往返數次,一直調整到螺母整個行程都能平滑運動,并暫時將支承單元擰緊在基座上。

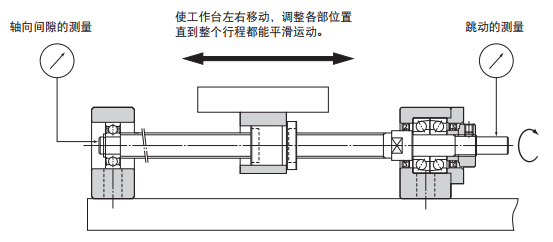

【確認精度以及全擰緊】

用千分表一邊測試滾珠絲杠軸端的跳動及軸向間隙,一邊按螺母、螺母座、固定座單元、支撐座單元的順序依次完全擰緊。

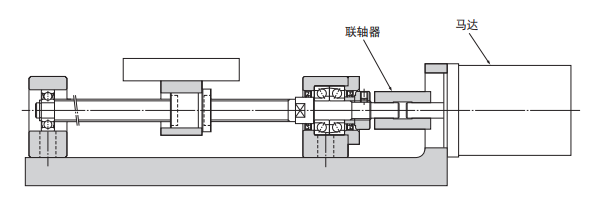

【與聯軸器、電機的連接】

（1） 將馬達托架安裝到基座上。

（2） 用聯軸器將馬達與滾珠絲杠連接起來。

（3） 請注意進行充分的試運行。
